Vakuumtischelemente austauschen (Übersicht)

Für den Austausch der Vakuumtischelemente benötigen Sie das Montageset für Vakuumtischelemente (Artikelnummer 267896).

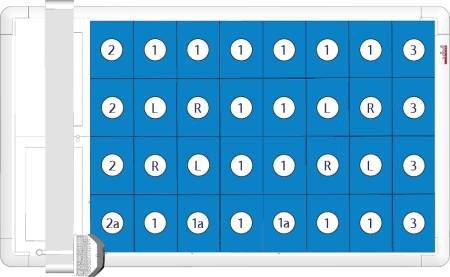

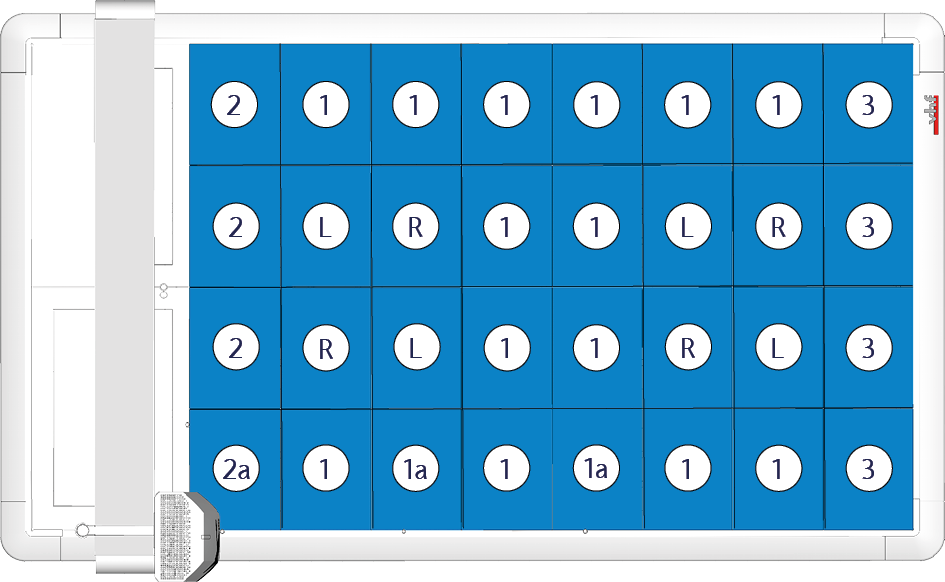

Einbaulage

Es gibt unterschiedliche Vakuumtischelemente. Wählen Sie die passende Variante.



1

Vakuumtischelement X Standard

1a

Vakuumtischelement X Standard mit Aussparung

2

Vakuumtischelement X hinten

2a

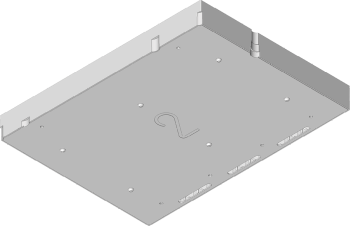

Vakuumtischelement X hinten mit Aussparung

3

Vakuumtischelement X vorn

L

Vakuumtischelement X mit Sauger links oder Vakuumtischelement X ohne Sauger

R

Vakuumtischelement X mit Sauger rechts oder Vakuumtischelement X ohne Sauger

Ersatzteil

Artikelnummer 267815, bestehend aus:

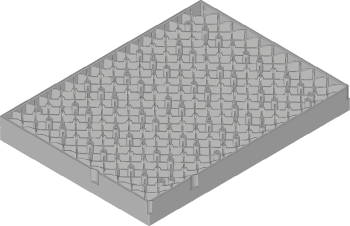

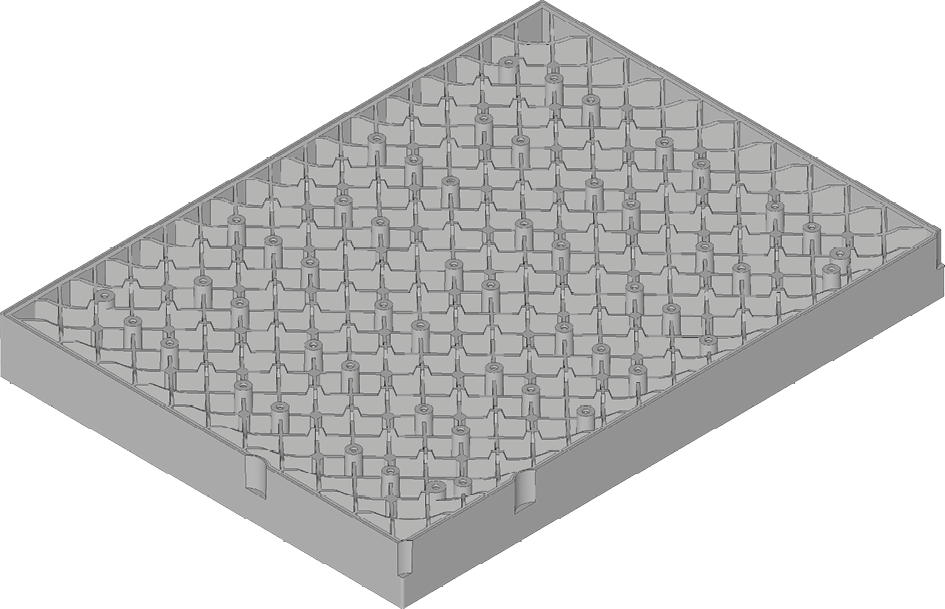

  • 1 x Vakuumtischelement X Standard



  • 6 x Linsenschraube (M5x25) für das Vakuumtischelement

Artikelnummer 267816, bestehend aus:

  • 1 x Vakuumtischelement X Standard mit Aussparung



  • 6 x Linsenschraube (M5x25) für das Vakuumtischelement

Artikelnummer267817, bestehend aus:

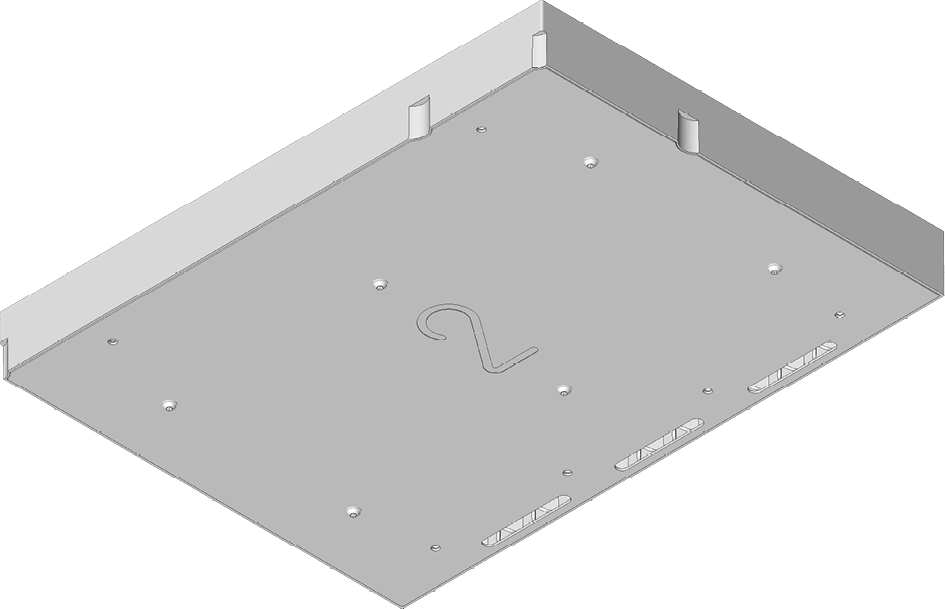

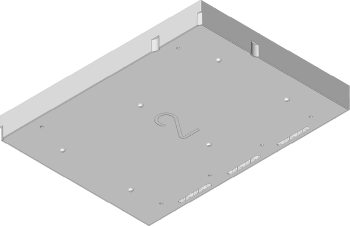

  • 1 x Vakuumtischelement X hinten



  • 6 x Linsenschraube (M5x25) für das Vakuumtischelement

Artikelnummer 267818, bestehend aus:

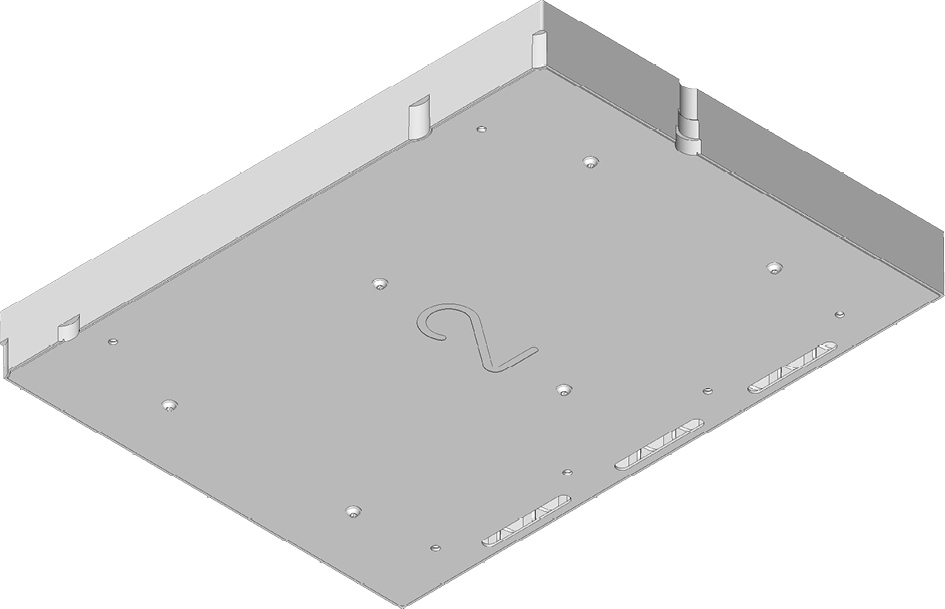

  • 1 x Vakuumtischelement X hinten mit Aussparung



  • 6 x Linsenschraube (M5x25) für das Vakuumtischelement

Artikelnummer267827, bestehend aus:

  • 1 x Vakuumtischelement X vorn



  • 4 x Linsenschraube (M5x25) für das Vakuumtischelement

  • 4 x Zylinderschraube (M6x120)

  • 4 x Kotflügelscheibe (6,4 mm)

Artikelnummer 260546, bestehend aus:

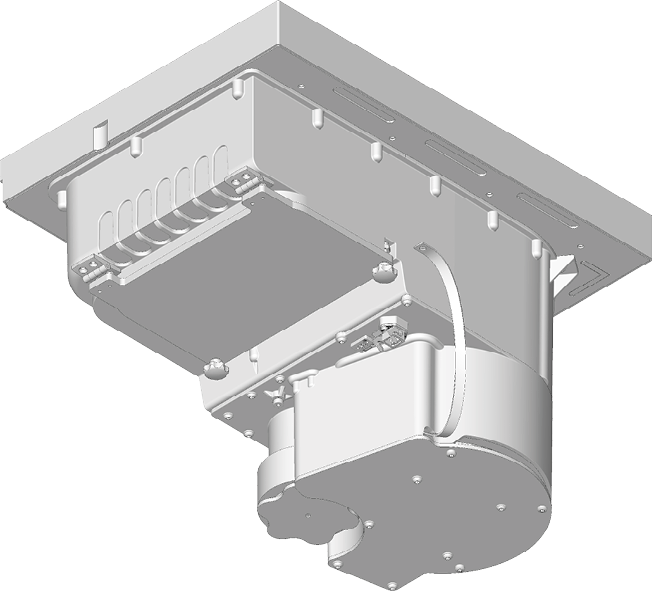

  • 1 x Vakuumtischelement X mit Sauger links



  • 1 x Kombischraube (M6x16) für das Erdungskabel

  • 6 x Linsenschraube (M5x25) für das Vakuumtischelement

Artikelnummer 260547, bestehend aus:

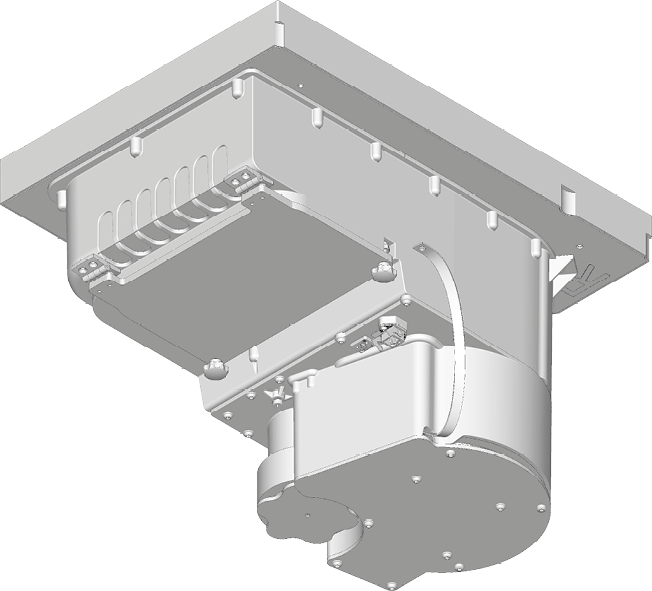

  • 1 x Vakuumtischelement X mit Sauger rechts



  • 1 x Kombischraube (M6x16) für das Erdungskabel

  • 6 x Linsenschraube (M5x25) für das Vakuumtischelement

Artikelnummer 267820, bestehend aus:

  • 1 x Vakuumtischelement ohne Sauger



  • 1 x Kombischraube (M6x16) für das Erdungskabel

  • 6 x Linsenschraube (M5x25) für das Vakuumtischelement

  • 7 x Linsenschraube (M5 x 20) für den Sauger
