Vakuumtischelement ohne Sauger austauschen

Vorbereitung

1. Halten Sie bereit:

   • Montageset für Vakuumtischelemente (Artikelnummer 267896)

   • Schraubendreher TX30

2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

Ausbau

Vakuumtischelement Standard, Vakuumtischelement Standard mit Aussparung

1. Entfernen Sie die Schrauben des Vakuumtischelements, das Sie austauschen möchten.

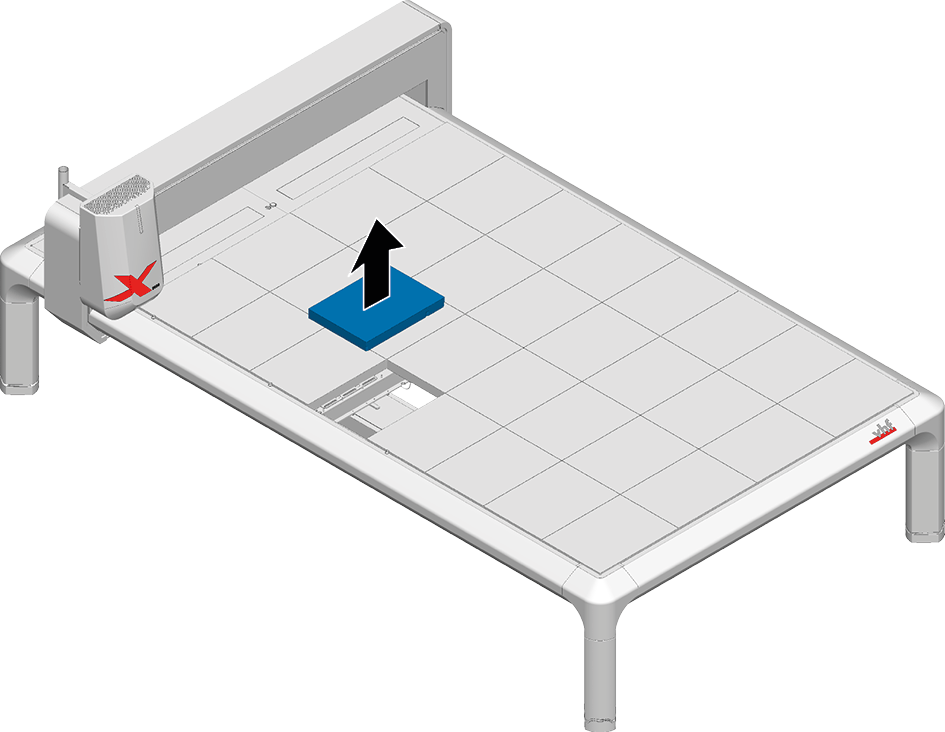

2. Entfernen Sie das Vakuumtischelement nach oben aus dem Maschinentisch.

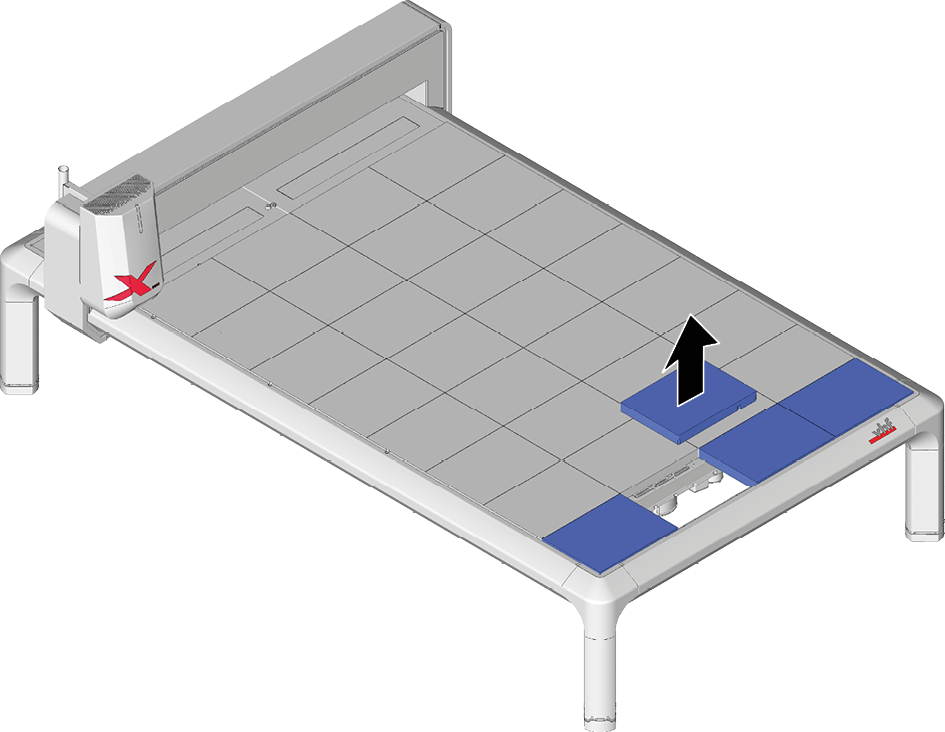

Vakuumtischelement vorn

1. Entfernen Sie die Schrauben und Kotflügelscheiben des Vakuumtischelements, das Sie austauschen möchten.

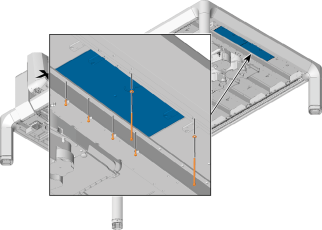

   Vakuumtischelement vorn (Mitte)



   Vakuumtischelement vorn (Ecke)

2. Entfernen Sie das Vakuumtischelement nach oben aus dem Maschinentisch.





Vakuumtischelement hinten, Vakuumtischelement hinten mit Aussparungen

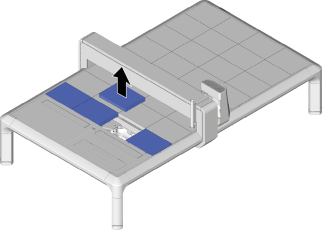

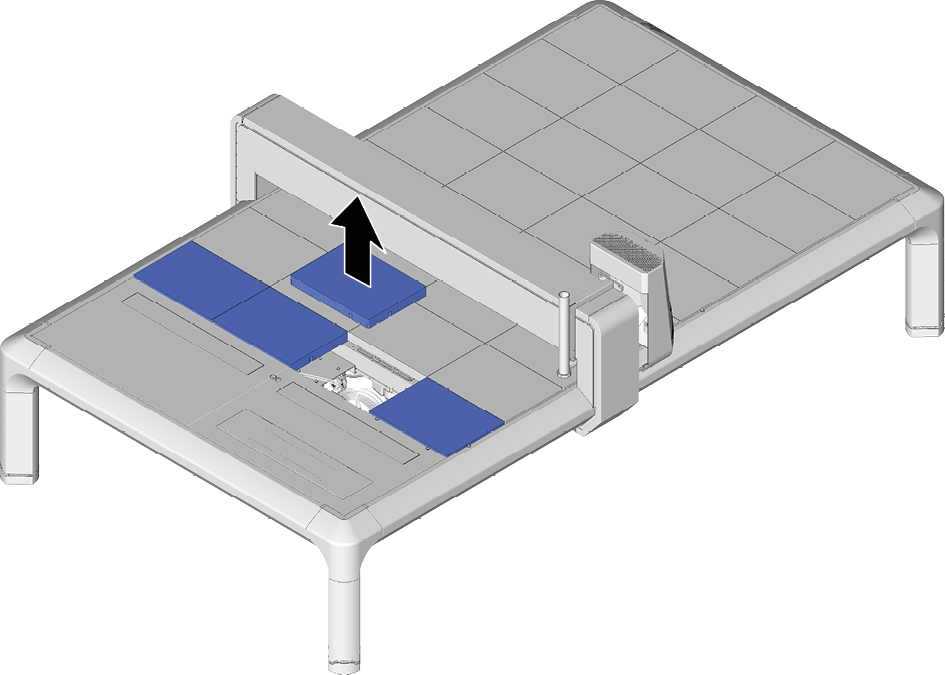

1. Bewegen Sie das Portal so, dass Sie das Vakuumtischelement nach oben aus dem Maschinentisch heben können.

2. Entfernen Sie die Schrauben des Vakuumtischelements, das Sie austauschen möchten.





3. Entfernen Sie das Vakuumtischelement nach oben aus dem Maschinentisch.





Einbau

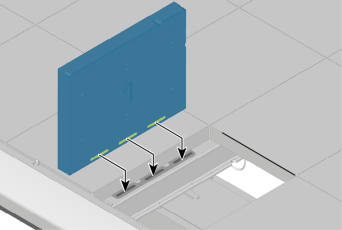

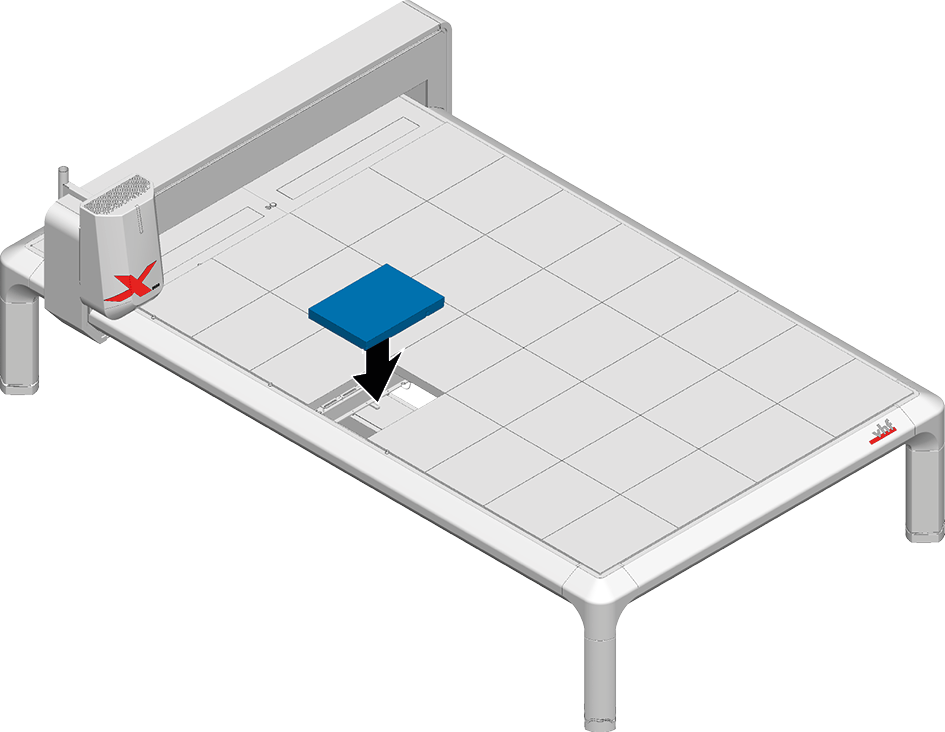

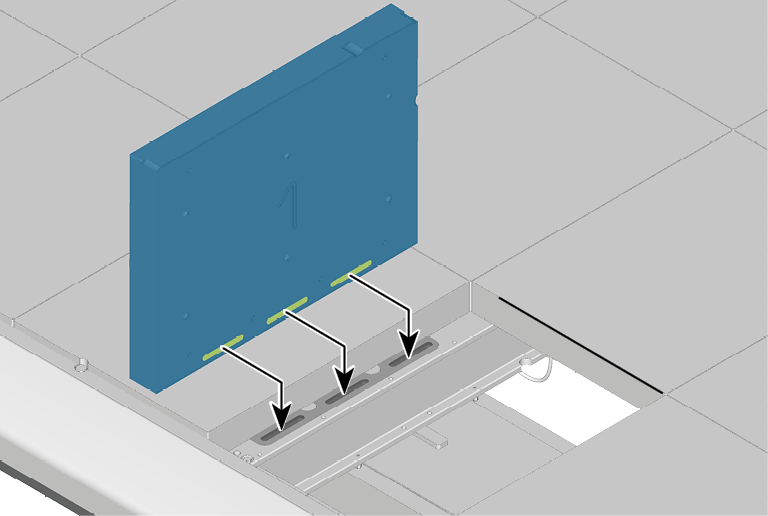

1. Positionieren Sie das Ersatz-Vakuumtischelement von oben im Maschinentisch. Achten Sie darauf, dass die Öffnungen im Vakuumtischelement auf den Öffnungen in der Querstrebe liegen









2. Richten Sie das Vakuumtischelement mit den Ausrichtplatten des Montageset für Vakuumtischelemente aus:

   1. Positionieren Sie die 2 Ausrichtplatten zwischen dem Ersatz-Vakuumtischelement und den eingebauten Vakuumtischelementen.

   2. Schrauben Sie jede Ausrichtplatte mit 12 Schrauben fest.





3. Schrauben Sie die Schrauben des Vakuumtischelements von unten mit 2 Nm fest (Drehmomentadapter im Montageset enthalten).

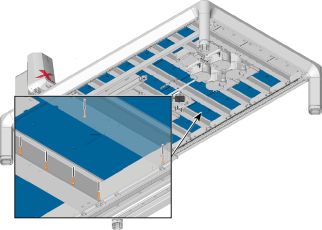

   Standardtischelement

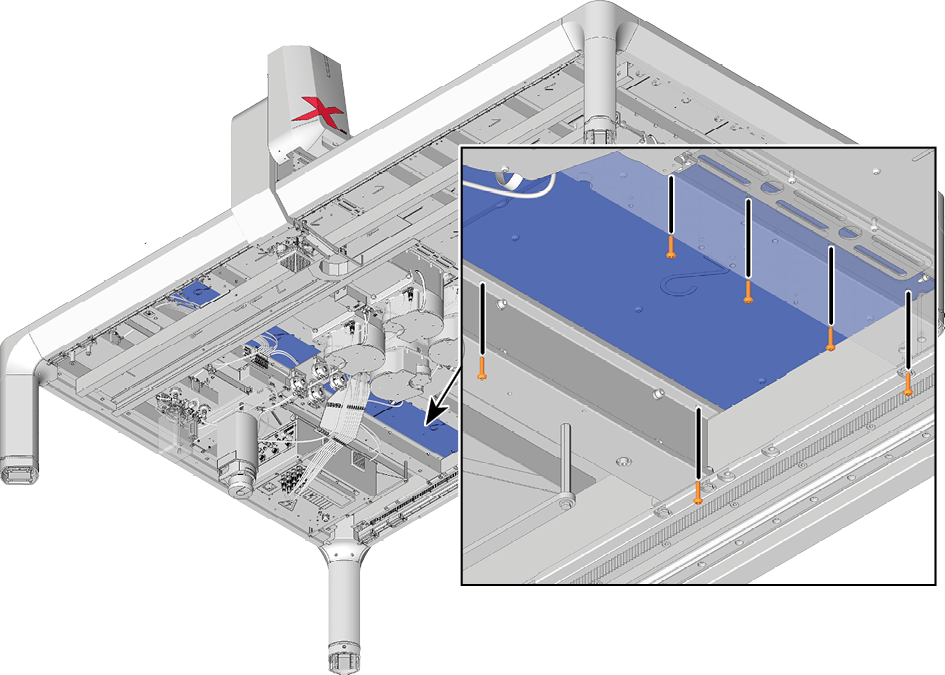

   Standardtischelement hinten

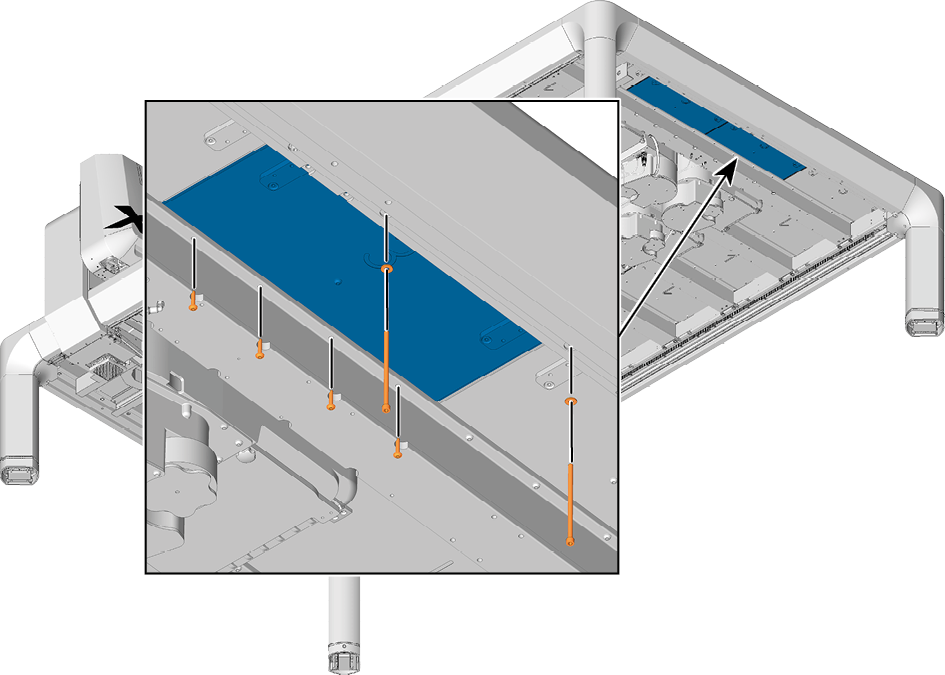

   Vakuumtischelement vorn (Mitte)



   Vakuumtischelement vorn (Ecke)

4. Entfernen Sie die Ausrichtplatten von der Oberseite des Maschinentischs.
