Vakuumtischelement mit Sauger austauschen



Vorbereitung

  1. Halten Sie bereit:

    • Montageset für Vakuumtischelemente Artikelnummer 267896

    • Schraubendreher TX30

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

Ausbau

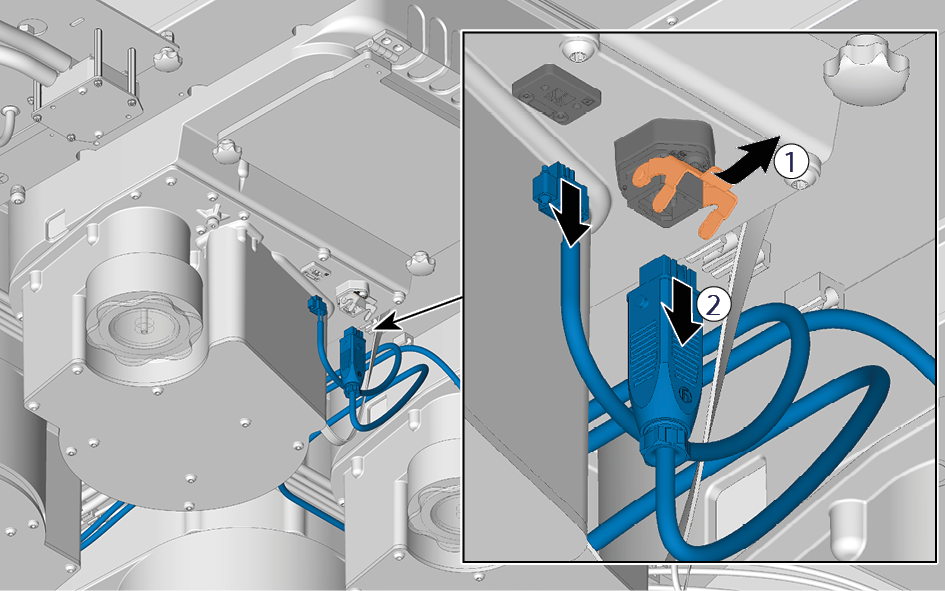

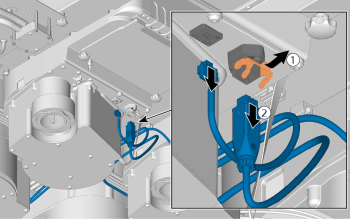

  1. Trennen Sie die 2 Kabel vom Vakuumtischelement mit Sauger, das Sie austauschen möchten.

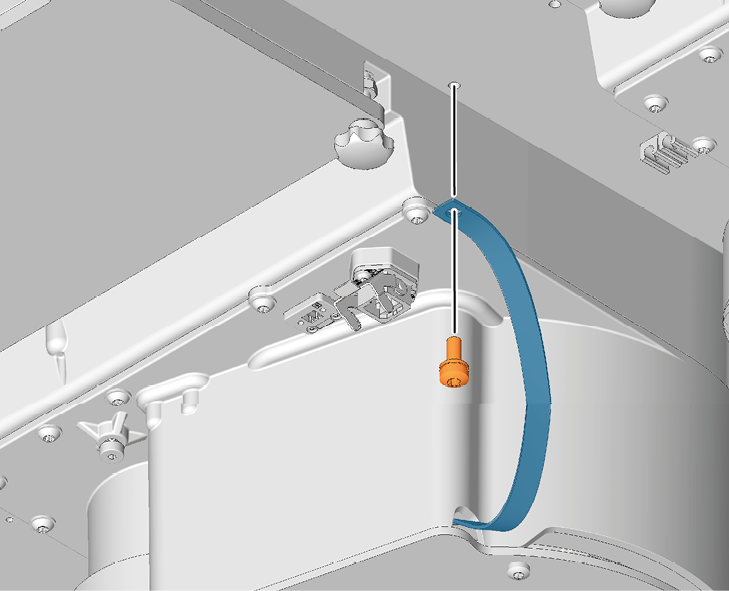

  2. Entfernen Sie die Schraube des Erdungskabels von der Querstrebe.

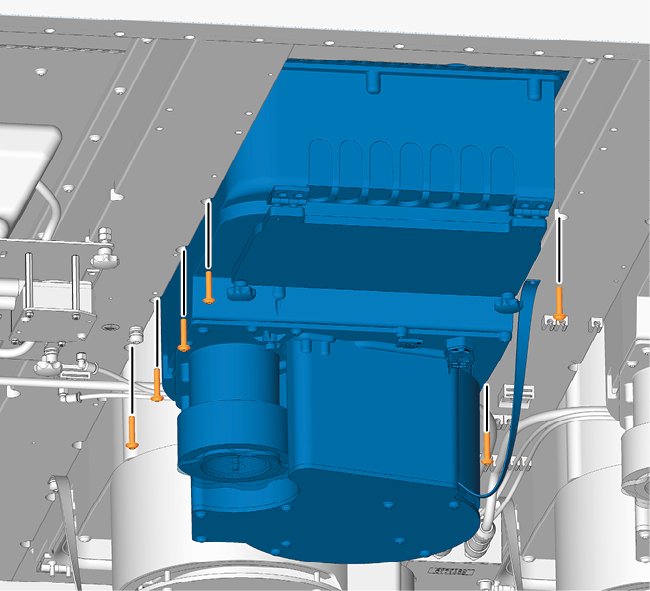

  3. Entfernen Sie die Schrauben des Vakuumtischelements.

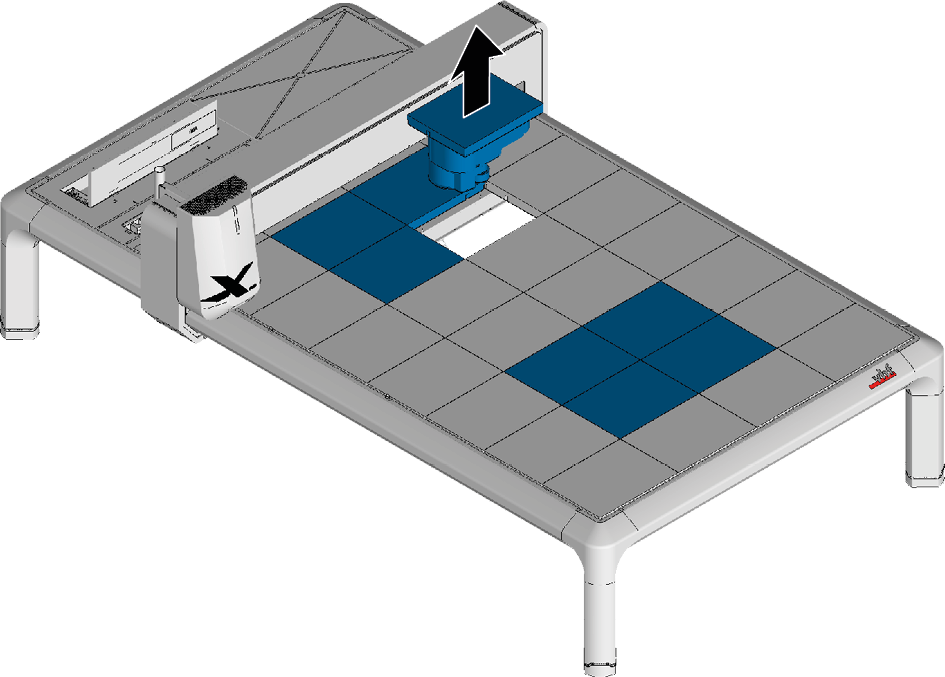

  4. Entfernen Sie das Vakuumtischelement nach oben aus dem Maschinentisch.



  5. Falls Sie nur das Vakuumtischelement ohne den Sauger austauschen möchten:

    1. Legen Sie das Vakuumtischelement mit dem Sauger nach oben auf eine ebene Fläche.

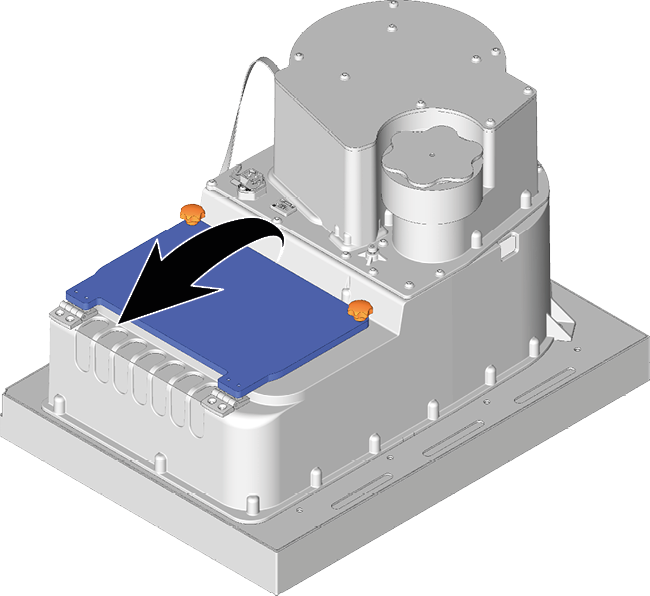

    2. Lockern Sie die Sterngriffschrauben so weit, dass sich die Behälterabdeckung öffnen lässt.

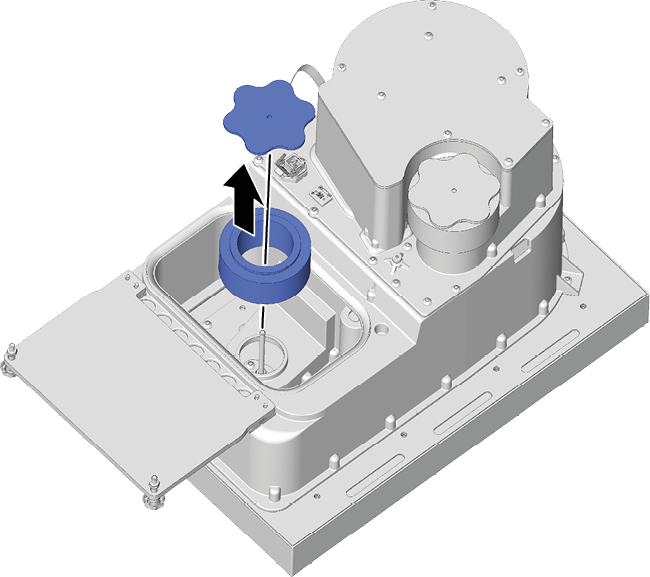

    3. Entfernen Sie den Dichtdeckel und den Filter.

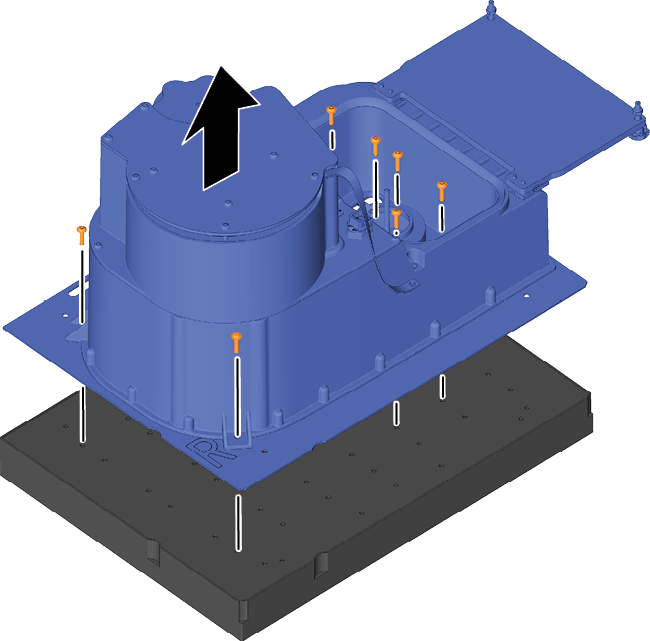

    4. Entfernen Sie die Schrauben und heben Sie den Sauger vom Vakuumtischelement ab.







Einbau

  1. Falls Sie nur das Vakuumtischelement ohne den Sauger austauschen:

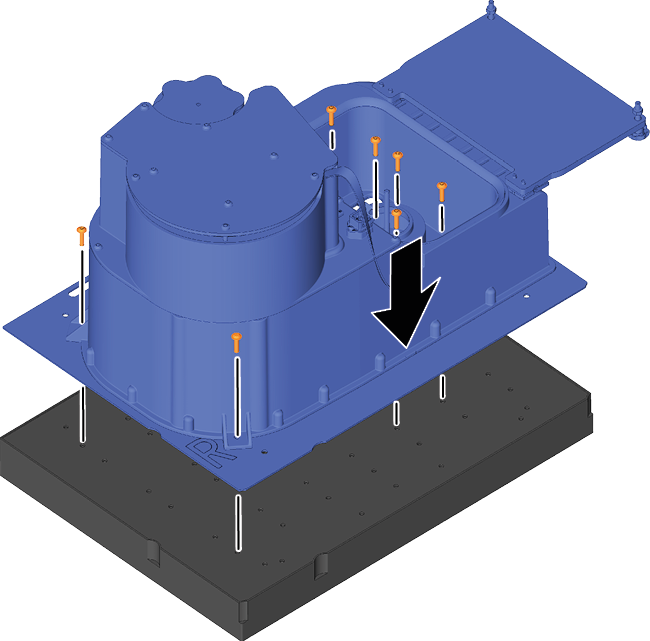

    1. Schrauben Sie den Vakuumsauger mit der Platte auf dem Ersatz-Vakuumtischelement fest.

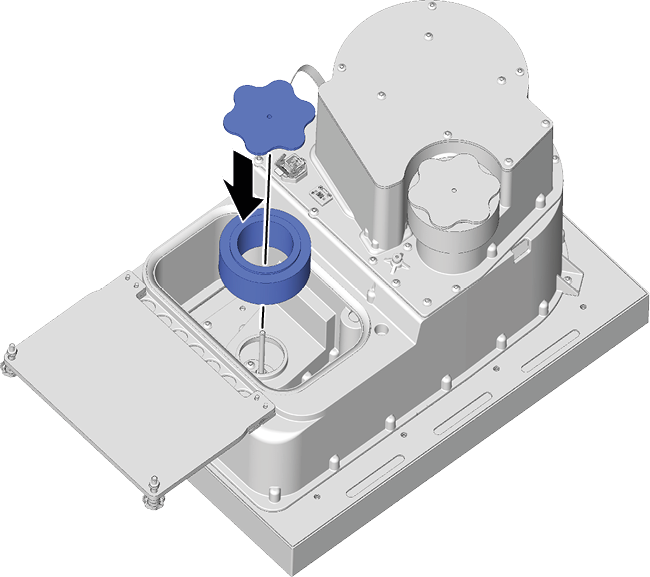

    2. Positionieren Sie den Filter und schrauben Sie den Dichtdeckel fest.

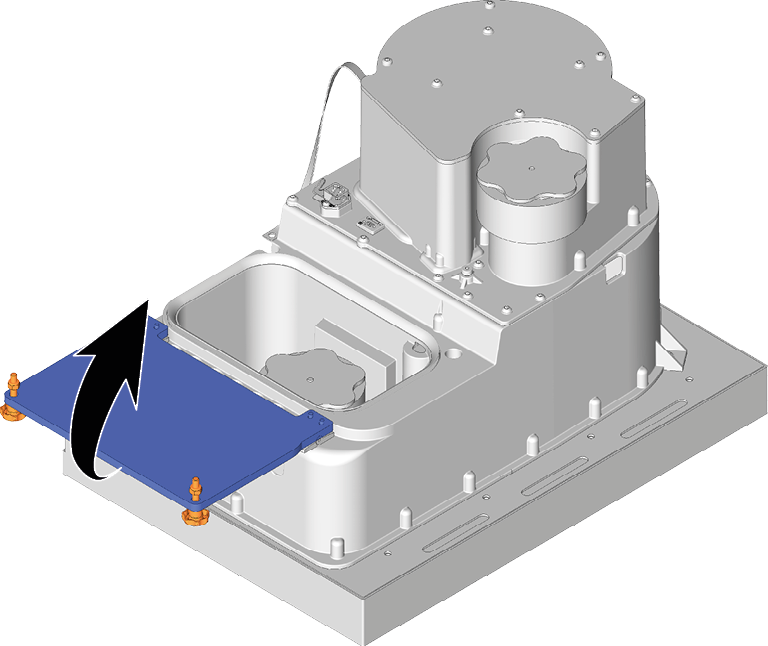

    3. Schließen Sie die Behälterabdeckung und schrauben Sie sie mit den Sterngriffschrauben fest.

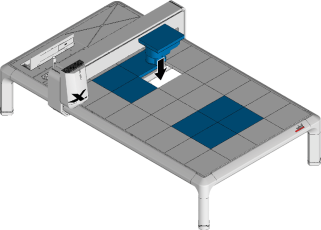

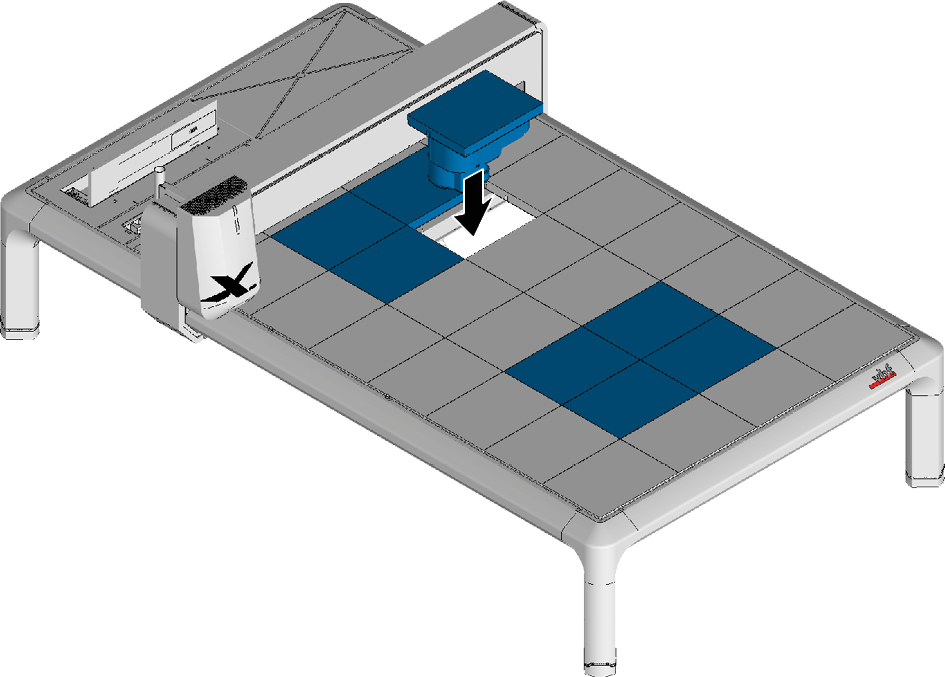

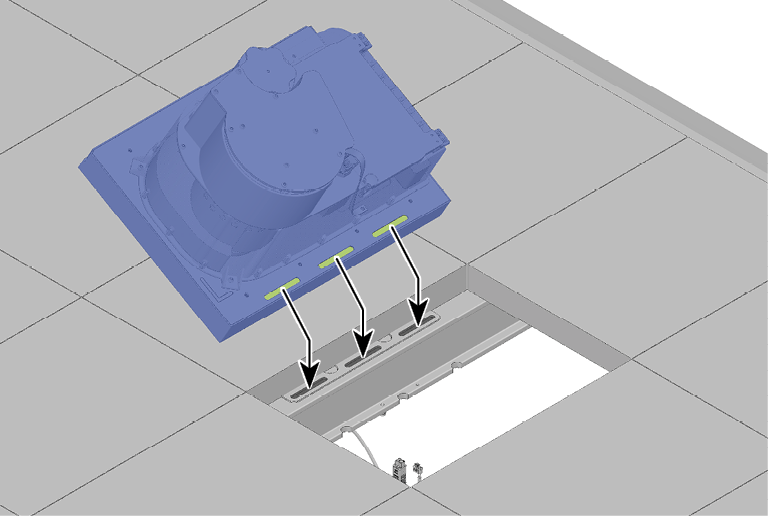

  2. Positionieren Sie das Ersatz-Vakuumtischelement von oben im Maschinentisch. Achten Sie darauf, dass die Öffnungen im Vakuumtischelement auf den Öffnungen in der Querstrebe liegen.

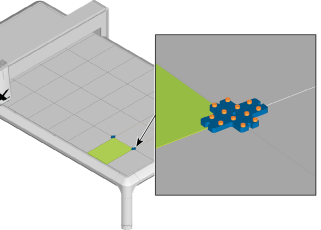

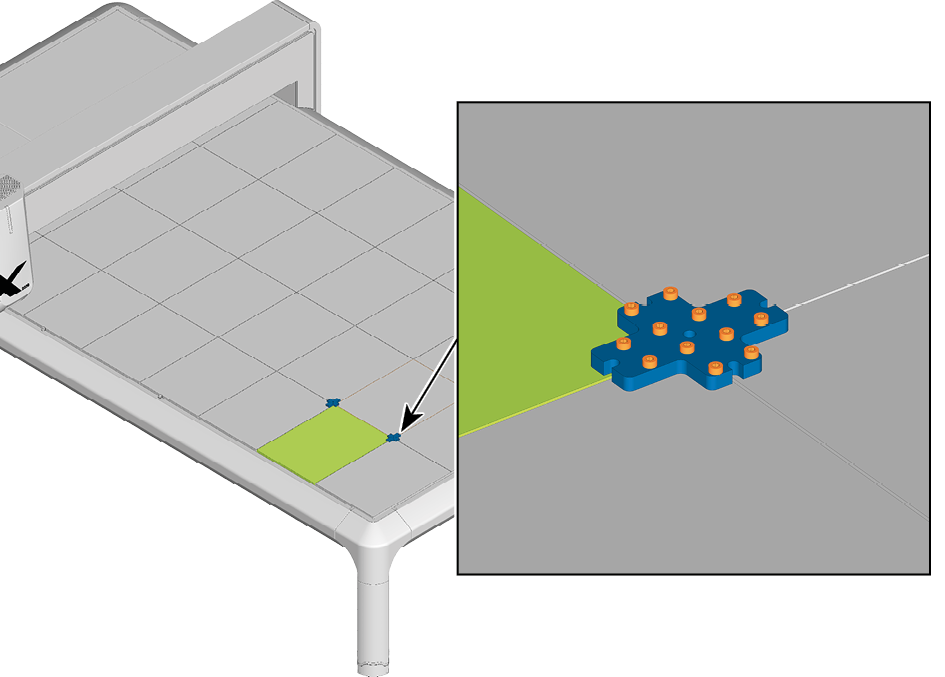

  3. Richten Sie das Vakuumtischelement mit den Ausrichtplatten des Montageset für Vakuumtischelemente aus:

    1. Positionieren Sie die 2 Ausrichtplatten zwischen dem Ersatz-Vakuumtischelement und den eingebauten Vakuumtischelementen.

    2. Schrauben Sie jede Ausrichtplatte mit 12 Schrauben fest.



  4. Schrauben Sie das Vakuumtischelement von unten mit 2 Nm fest (Drehmomentadapter im Montageset enthalten).



  5. Befestigen Sie das Erdungskabel an der Querstrebe

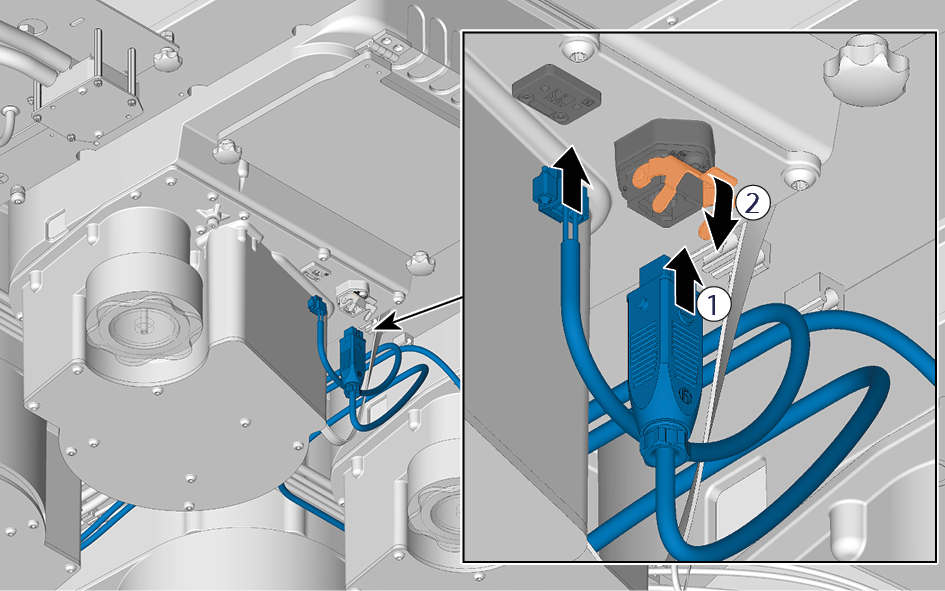

  6. Verbinden Sie die Kabel mit dem Vakuumtischelement mit Sauger.



  7. Entfernen Sie die Ausrichtplatten von der Oberseite des Maschinentischs.
