Schalldämpfer des Sperrluftventils austauschen

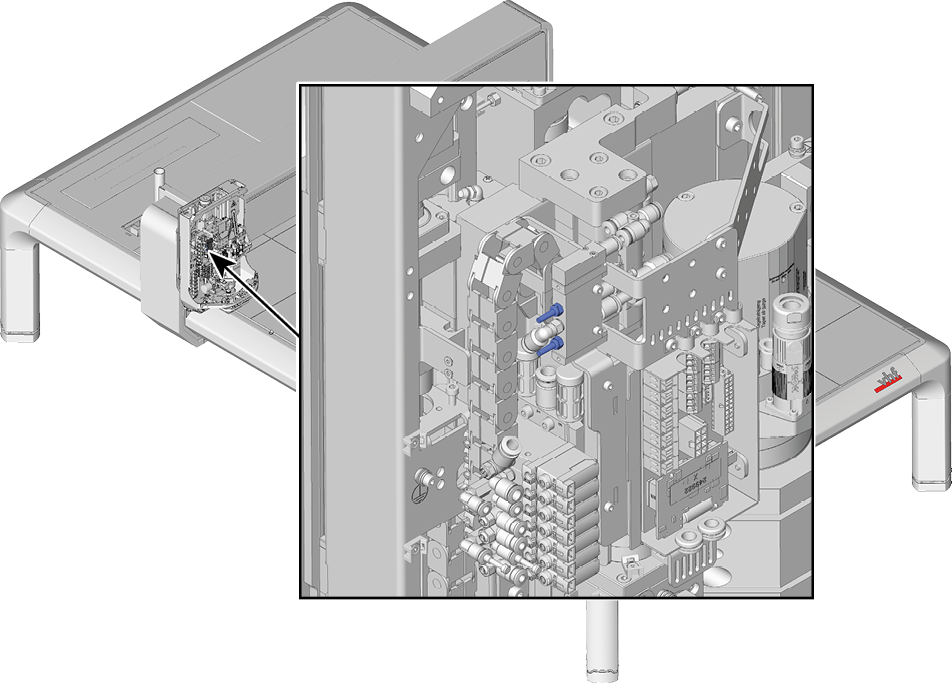

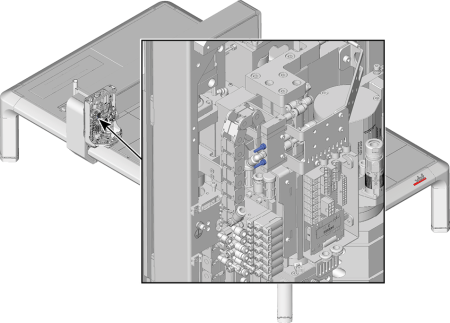

Einbaulage

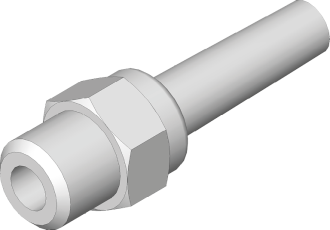

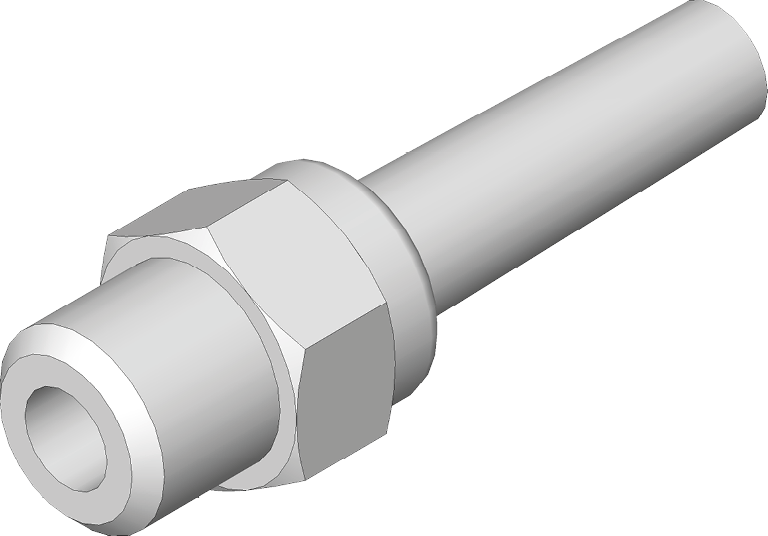

Ersatzteil

Schalldämpfer Sperrluftventil (Artikelnummer 258941), bestehend aus:

  • 1 x Schalldämpfer



Vorbereitung

  1. Halten Sie bereit:

    • Gabelschlüssel 6 mm

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

  3. Trennen Sie die Maschine von der externen Druckluftversorgung.

Ausbau

  1. Entfernen Sie die Sicherheitshaube.

  2. Entfernen Sie den Schalldämpfer den Sie ausbauen möchten aus der Maschine.

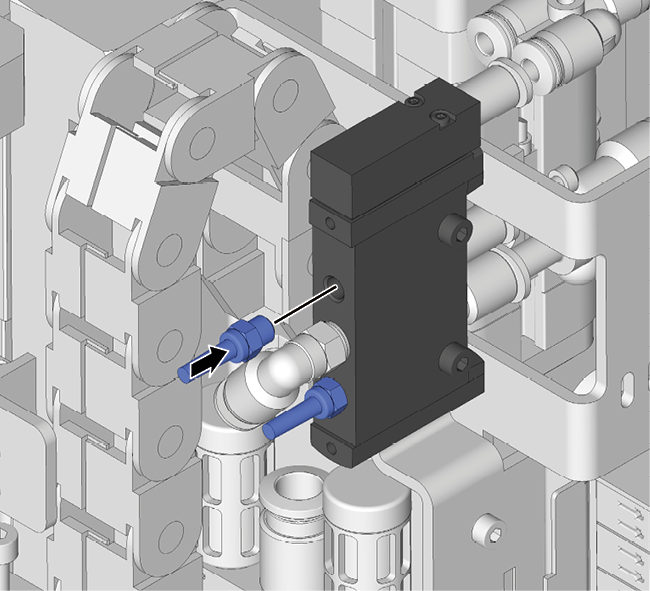

Einbau

  1. Schrauben Sie den Ersatz-Schalldämpfer fest.



  2. Bauen Sie die Sicherheitshaube ein.
