Wöchentliche Wartung

Die wöchentliche Wartung beinhaltet Aufgaben, die wöchentlich nach Betrieb der Maschine durchgeführt werden müssen. Sie stellen sicher, dass die Maschine sich in ordnungsgemäßem Zustand befindet und der Arbeitsbetrieb reibungslos funktioniert.

Vorbereitung

1. Führen Sie die tägliche Reinigung durch.
2. Fahren Sie das Portal komplett Richtung Rückseite der Maschine und den Xhead komplett an die linke Seite der Maschine.
3. Schalten Sie die Maschine am Hauptschalter aus.

Wöchentliche Reinigung durchführen

Halten Sie bereit:

• Staubsauger
• Feuchtes Tuch
• Pinsel

• Innensechskant-Schlüssel 3 mm

1. Entfernen Sie die Sicherheitshaube.

2. Reinigen Sie die Haube von innen mit einem feuchten Tuch.

3. Reinigen Sie den Saugschuhdeckel:

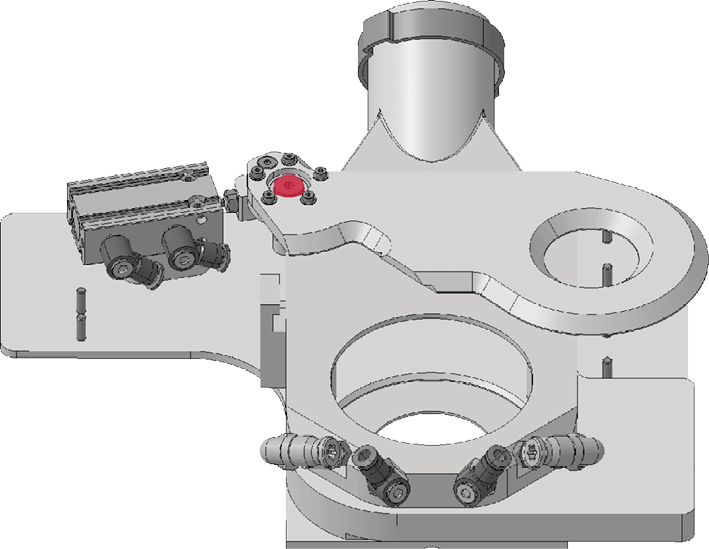

   1. Schrauben Sie die Schraube (rot markiert) des Saugschuhdeckels heraus.





   2. Entfernen Sie den Saugschuhdeckel.
   3. Reinigen Sie den Saugschuhdeckel.
   4. Reinigen Sie die Oberfläche des Saugschuhs.

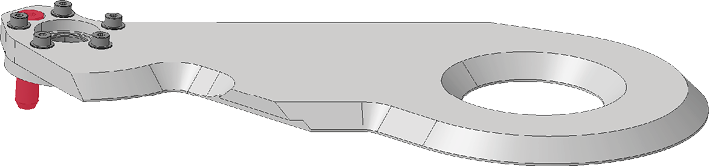

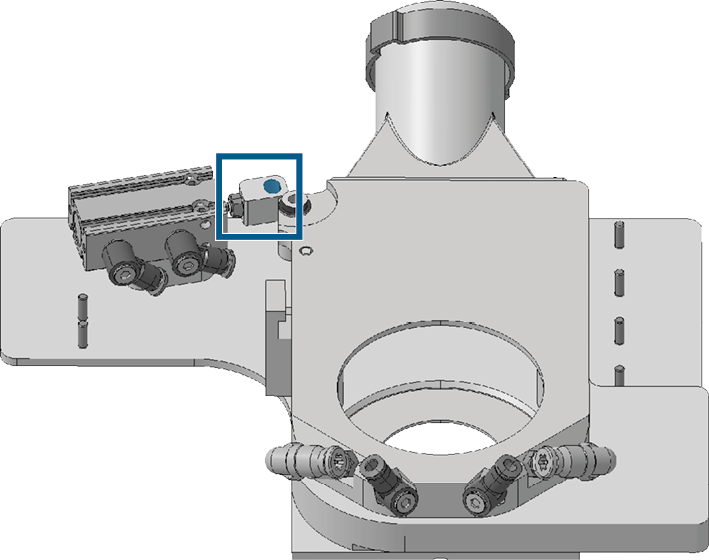

   5. Positionieren Sie den Saugschuhdeckel auf dem Saugschuh. Achten Sie darauf, dass der Pin (rot markiert) am Saugschuhdeckel in die Aufnahme (blau markiert) am Saugschuh eingeführt wird.









   6. Befestigen Sie den Saugschuhdeckel mit der Schraube (rot markiert).





4. Entfernen Sie Späne vom Xhead mit Hilfe des Pinsels und des Staubsaugers. Achten Sie darauf, dass Sie keine Kabelverbindungen lösen.

5. Führen Sie eine Sichtprüfung der Kabel- und Schlauchverbindungen des Xheads durch.

   • Wenn Anschlüsse lose oder undicht sind, stellen Sie vor Inbetriebnahme der Maschine sicher, dass keine Flüssigkeit austritt und alle Anschlüsse wieder fest verbunden sind. Können Sie dies nicht sicherstellen darf die Maschine aufgrund des Risikos eines Kurzschlusses nicht in Betrieb genommen werden.

6. Bauen Sie die Sicherheitshaube ein.

7. Reinigen Sie den Staubsauger:

   1. Öffnen Sie den Staubsauger.
   2. Leeren Sie den Inhalt des Staubsaugers.
   3. Reinigen Sie den Filter des Staubsaugers.
   4. Schließen Sie den Staubsauger.
   5. Schalten Sie die Staubabsaugung ein und überprüfen Sie die Funktionstüchtigkeit des Staubsaugers.
   6. Ist die Staubabsaugung nicht ausreichend: überprüfen Sie den Schlauch.
      • Ist der Schlauch verstopft: Reinigen Sie den Schlauch.
      • Ist der Schlauch beschädigt: Tauschen Sie den Schlauch aus.
   7. Ist der Schlauch nicht der Grund des Problems: Schließen Sie einen anderen Staubsauger an und testen Sie die Staubabsaugung.

   8. Eine funktionstüchtige Staubabsaugung ist für den Betrieb zwingend erforderlich. Ist die Absaugung immer noch unzureichend darf die Maschine nicht in Betrieb genommen werden.

8. Reinigen Sie die Filter der Lüfter:

   Einbauort der Lüfter

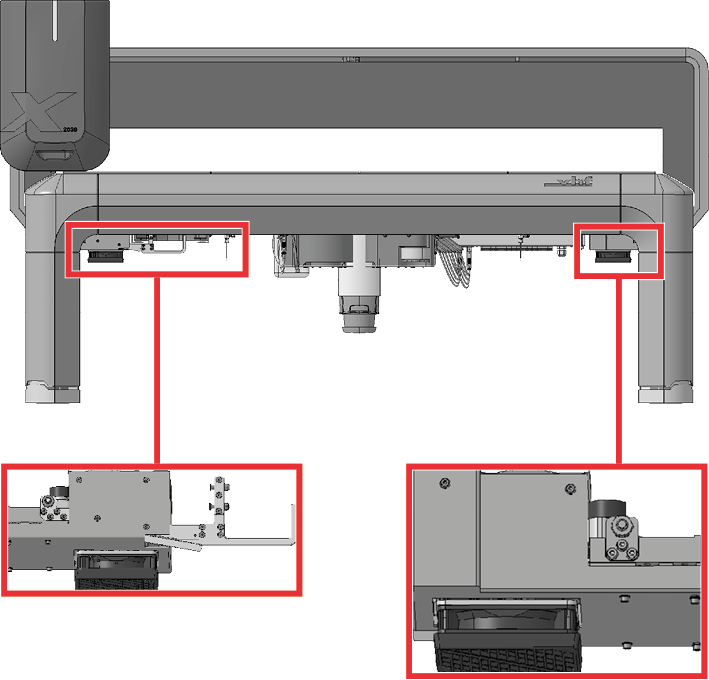

   X-Achsantriebe (Sicht von vorne)

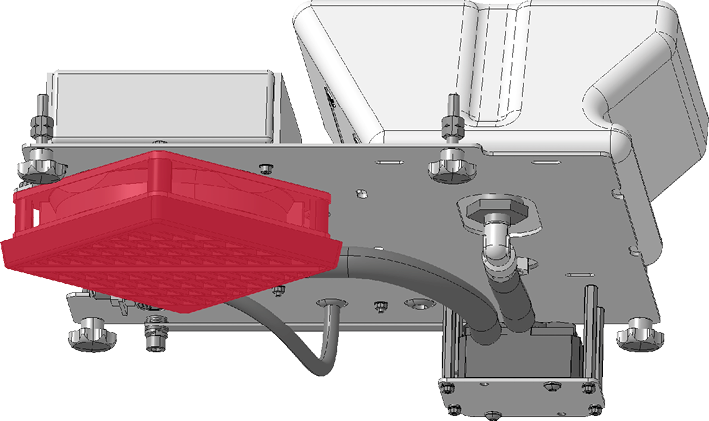

   Lüfter der Spindelkühlung (Variante 1)

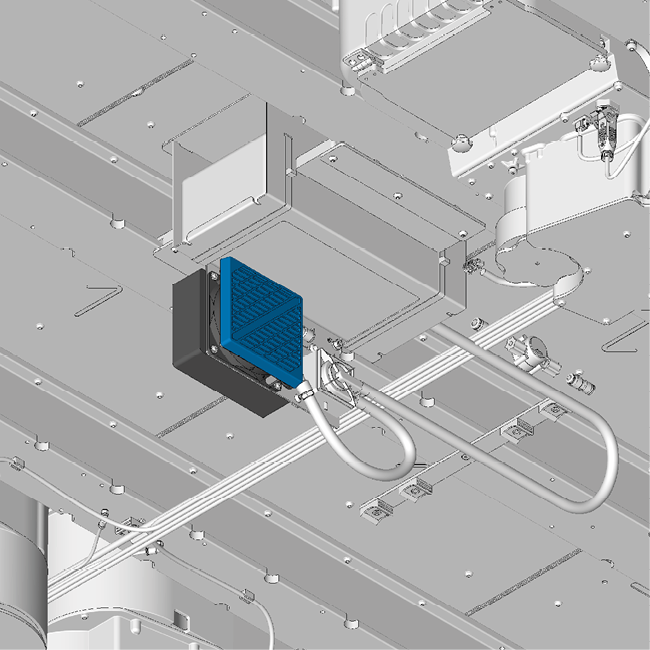

   Lüfter der Spindelkühlung (Variante 2)

   Der Filter des Lüfters der Spindelkühlung ist von der Unterseite der Maschine aus zugänglich. Im Folgenden ist die Entnahme der Filtermatte anhand eines X-Antriebs gezeigt. Für den Filter der Spindelkühlung ist das Vorgehen bis auf Schritt 7 analog.

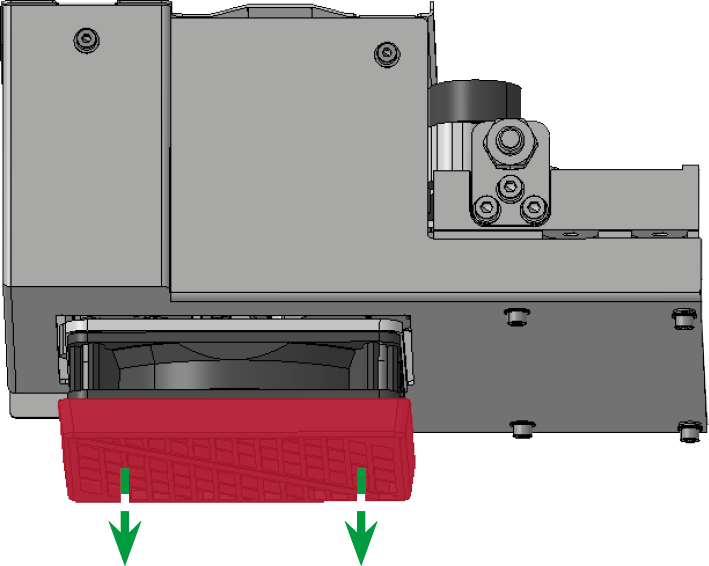

   1. Ziehen Sie den unteren Teil des Filters (rot markiert) in Richtung Boden ab.





   1. Nehmen Sie die Filtermatte (rot markiert) aus dem unteren Teil des Filters.





   2. Reinigen Sie die Filtermatte indem Sie sie ausschütteln.

   3. Setzen Sie die Filtermatte (rot markiert) wieder in den unteren Teil des Filters ein.

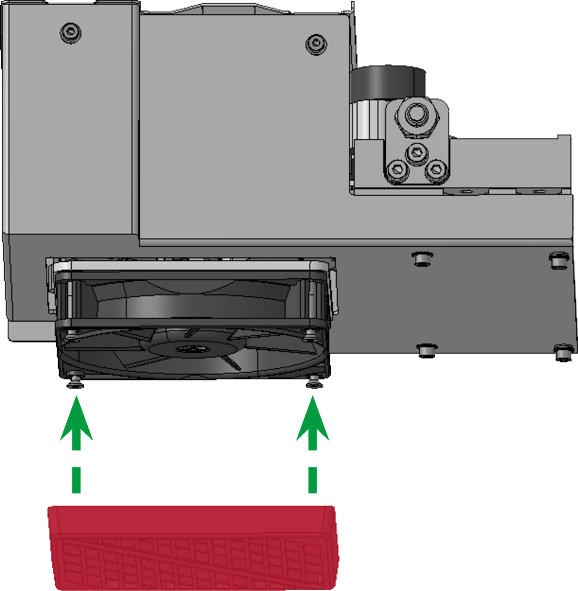

   4. Stecken Sie den unteren Teil des Filters (rot markiert) auf den oberen Teil des Filters.





   5. Wiederholen Sie die Schritte für die andere Seite.
