Sicherheitshaube entfernen und einbauen

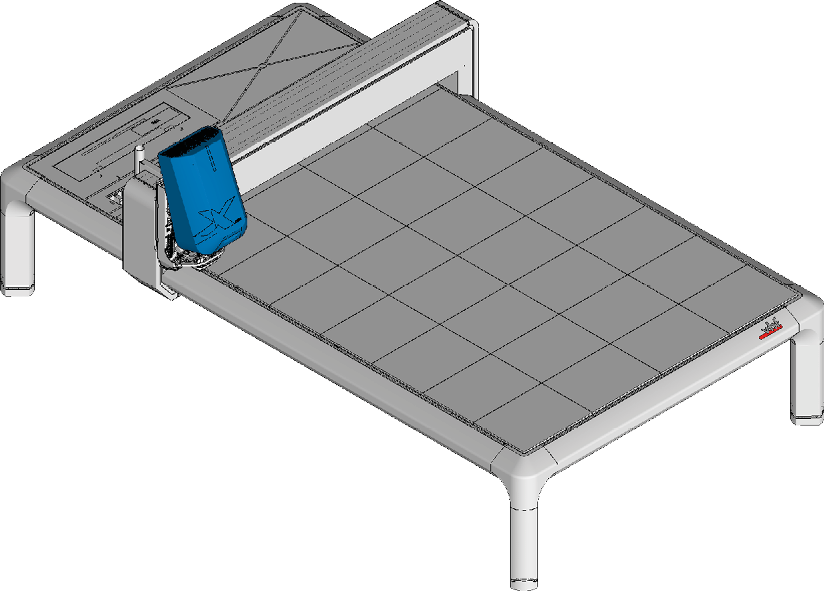

Einbaulage

Vorbereitung

  1. Fahren Sie das Portal komplett Richtung Rückseite der Maschine und den Xhead komplett an die linke Seite der Maschine.
  2. Schalten Sie die Maschine am Hauptschalter aus.

  3. Halten Sie bereit:

    • Innensechskant-Schlüssel 4 mm

Ausbau

  1. Lockern Sie die 2 Schrauben an der Rückseite der Haube. Die Schrauben sind gesichert und können nicht entnommen werden.



  2. Schieben Sie den Xhead nach oben und halten Sie ihn in dieser Position.

  3. Ziehen Sie den unteren Teil der Haube vom Xhead weg.



  4. Heben Sie die Haube nach oben vom Xhead ab.



Einbau

  1. Setzen Sie den oberen hinteren Teil der Haube auf den Xhead. Stellen Sie sicher, dass Sie keine Kabel oder Schläuche beschädigen.



  2. Kippen Sie die Haube nach unten.



  3. Schrauben Sie die 2 Schrauben (rot markiert) an der Rückseite der Haube fest.
