Objekte zeichnen oder prüfen

→

→

→

→

→

→

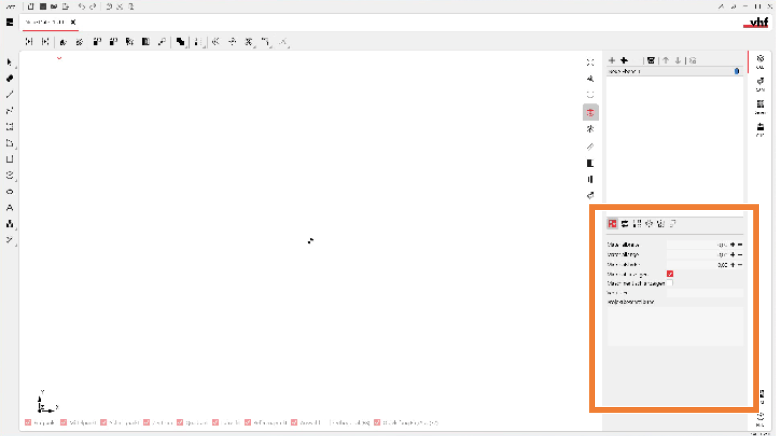

Arbeitsbereich vorbereiten

  1. Wählen Sie die Materiallänge, Materialbreite und Materialstärke in Millimetern.

  2. Um das Material ein- oder auszublenden, verwenden Sie die Option Material anzeigen.

  3. Um den Maschinentisch ein- oder auszublenden, verwenden Sie die Option Maschinentisch anzeigen.

  4. (Optional) Fügen Sie eine Projektbeschreibung ein.



Objekte zeichnen

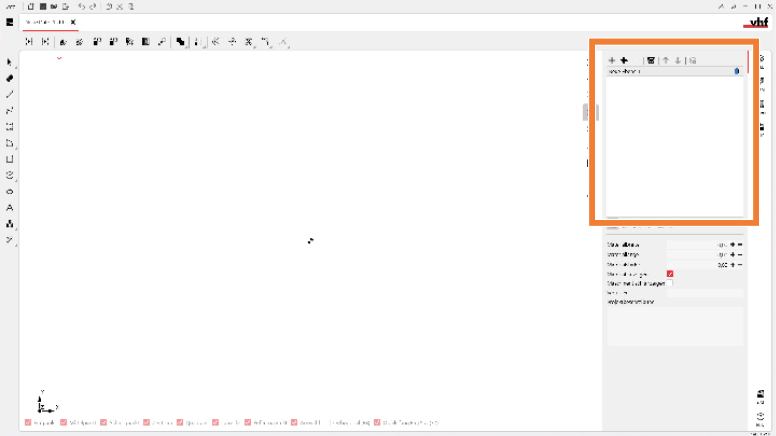

Sie zeichnen Objekte in Ebenen. Für jede Ebene wird ein Werkzeug, die Zustellung, das Ausräumen, die Frässtrategie etc. definiert.

  1. Um eine Ebene hinzuzufügen, wählen Sie .

  2. Um den Namen einer Ebene zu ändern, wählen Sie die Ebene.

  3. Um eine Ebene zu duplizieren, wählen Sie .

  4. Um eine Ebene zu löschen, wählen Sie .

  5. Um alle leeren Ebenen zu löschen, wählen Sie .

  6. Um die Hierarchie der Ebenen zu ändern, wählen Sie oder .

  7. Um ein Objekt zu zeichnen, wählen Sie die Ebene, in der das Objekt liegen soll.

  8. Um Objekte zu zeichnen oder anzupassen, verwenden Sie die CAD-Funktionen.



Importierte Objekte prüfen

Für den Import von Dateien, die in einem externen CAD-Programm erstellt wurden, wählen Sie .

  1. Verbinden Sie die Kurven.

  2. Entfernen Sie nicht benötigte Objekte aus dem Fräsbereich.

  3. Überprüfen Sie die Positionen der Elemente.

  4. Falls notwendig: Passen Sie die Elemente über die Editierfunktionen an.
