XtraUnit austauschen

Die XtraUnit ist ein oszillierender Tangentialschneidkopf zum Schneiden von weichen oder leicht ausfransenden Materialien

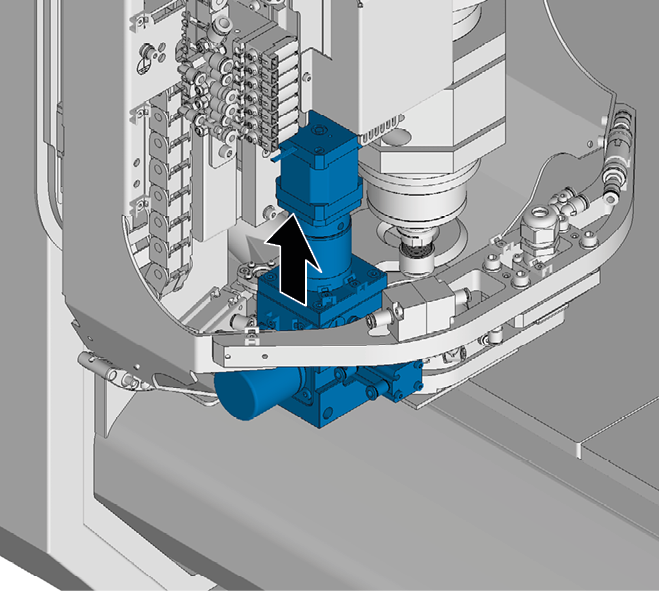

Einbaulage

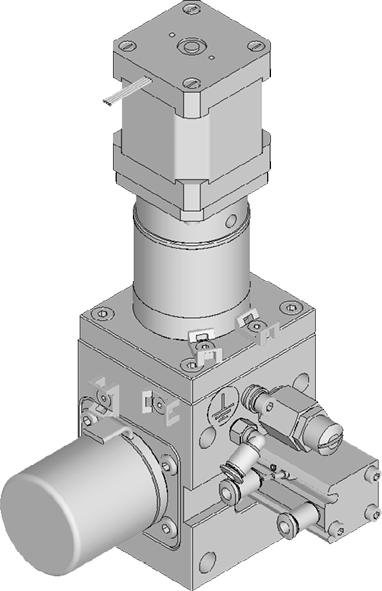

Ersatzteil

• 1 x XtraUnit





• 4 x Zylinderschraube (M4x55)

• 4 x Zylinderschraube (M3x6) für die Abdeckung der Verteilerplatine

• 5 x Kabelbinder 100 mm

Vorbereitung

1. Halten Sie bereit:

   • Innensechskant-Schlüssel 2,5 mm

   • Innensechskant-Schlüssel 3 mm

   • Innensechskant-Schlüssel 4 mm

2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

3. Trennen Sie die Maschine von der externen Druckluftversorgung.

4. Entfernen Sie die Sicherheitshaube.

Ausbau

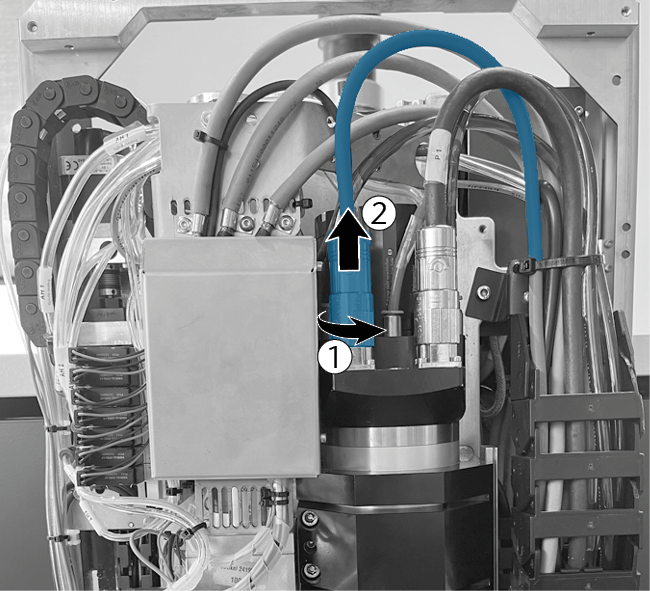

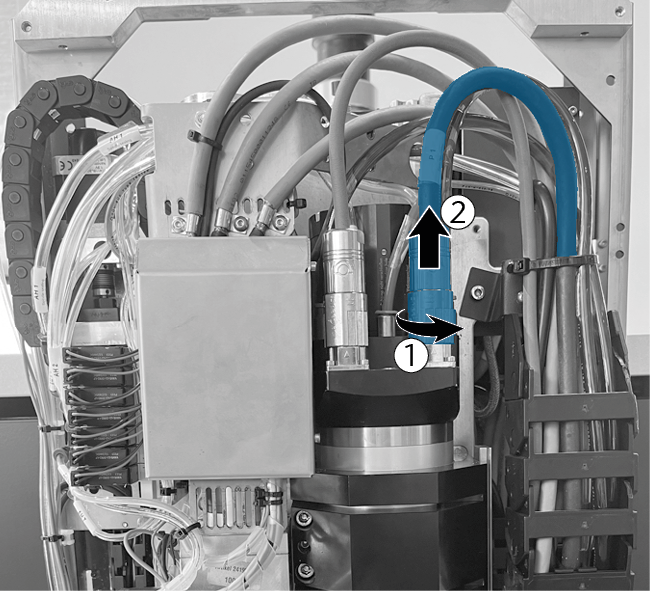

1. Entfernen Sie die 2 Kabel von der Spindel.



   Spindel Power



   Spindel Sensorik

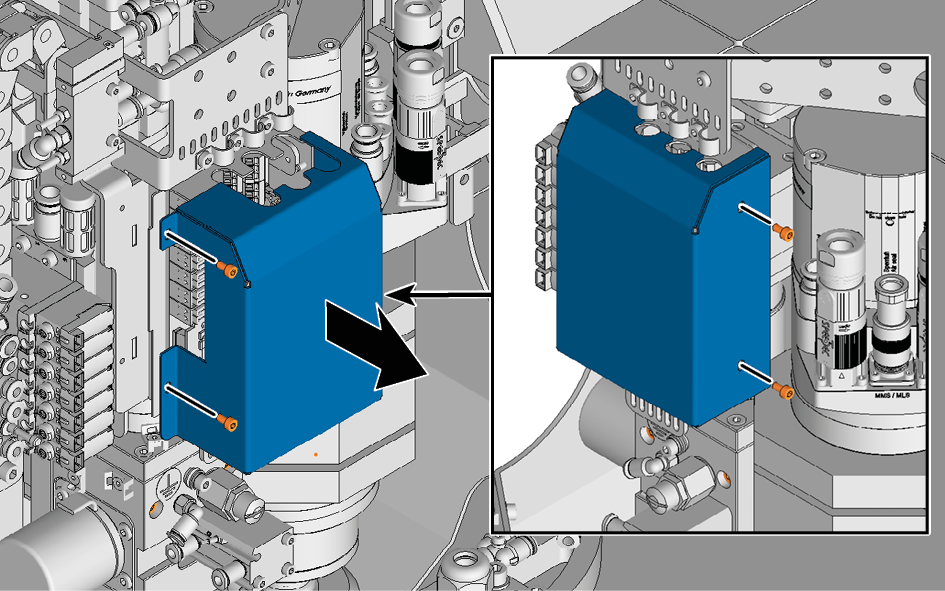

2. Entfernen Sie die Abdeckung der Verteilerplatine.

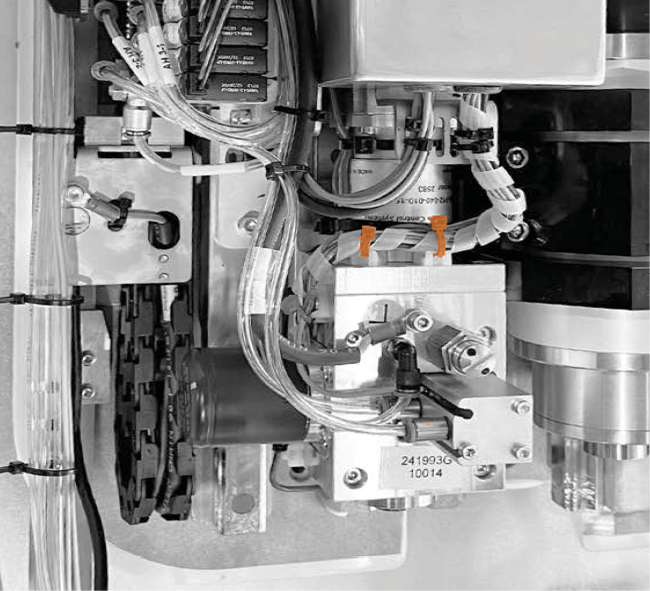

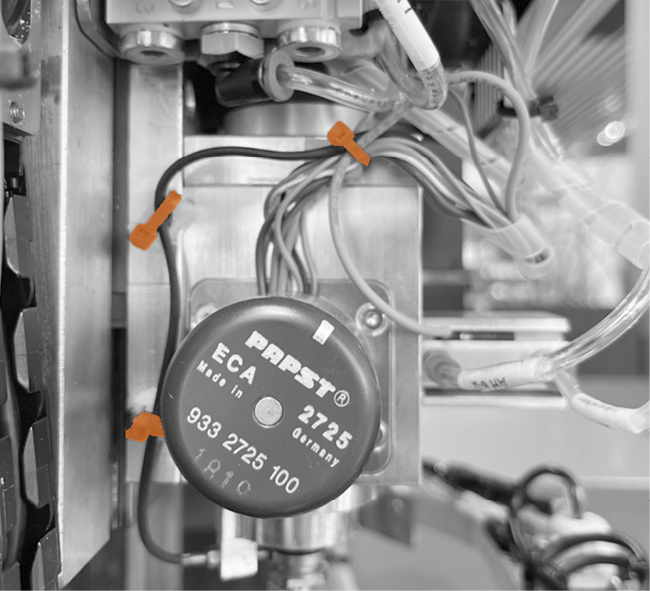

3. Entfernen Sie die Kabelbinder.

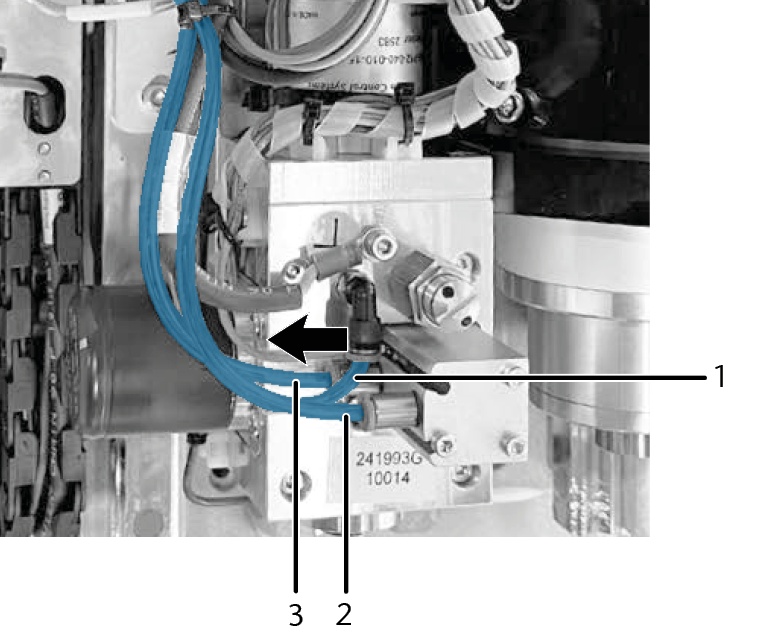

4. Entfernen Sie die Schläuche aus den Schlauchanschlüssen an der Schneideinheit.





   1. AH8, Cutting unit cone cleaning

   2. AH6-1, Locking oscillation“,

   3. AH6-2, Unlocking oscillation“,

5. Entfernen Sie die Schraube, die das Erdungskabel befestigt. Bewahren Sie die Befestigungselemente an einem sicheren Ort auf.





6. Entfernen Sie die 2 Motorstecker aus den Buchsen auf der Platine.





7. Lösen Sie die Adern der 2 Sensorkabel aus den Klemmen auf der Platine.

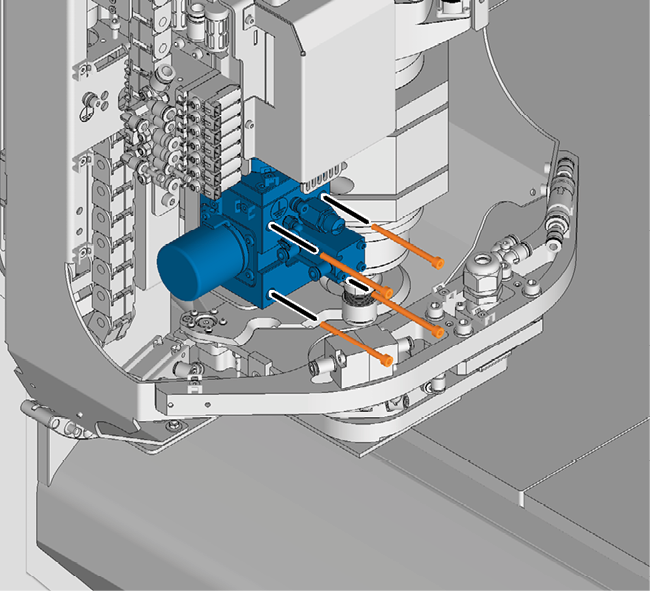

8. Entfernen Sie die 4 Schrauben.





9. Ziehen Sie die XtraUnit nach vorn und entfernen Sie sie vorsichtig nach unten aus der Maschine.





Einbau

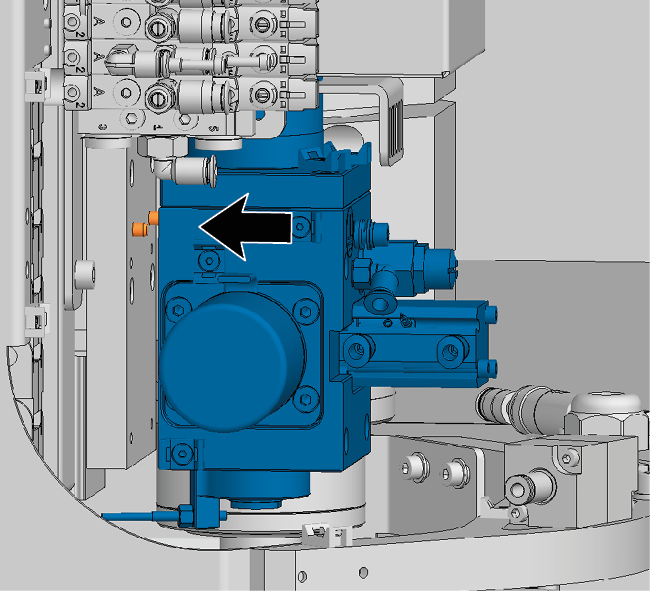

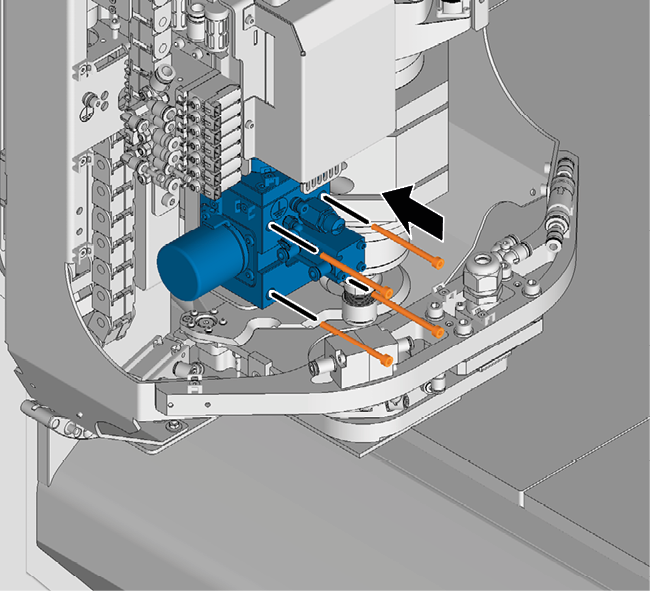

1. Positionieren Sie die Ersatz-XtraUnit mit den Bohrungen in der Rückseite auf den Positionierstiften am Schlitten der Bearbeitungseinheit. Schrauben Sie die XtraUnit mit 4 Schrauben fest.

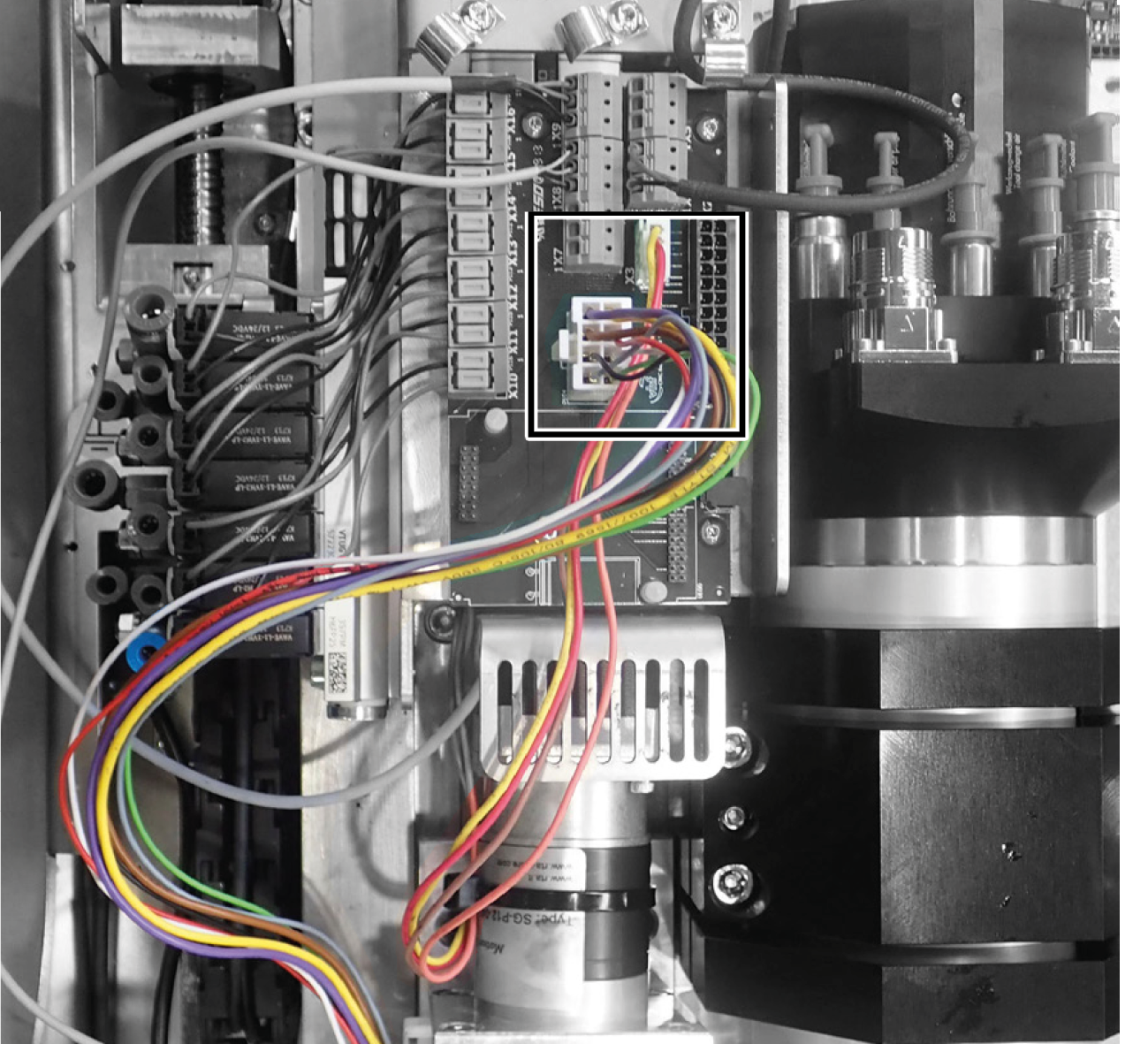

2. Verbinden Sie die 2 Motorstecker mit den Buchsen auf der Platine.





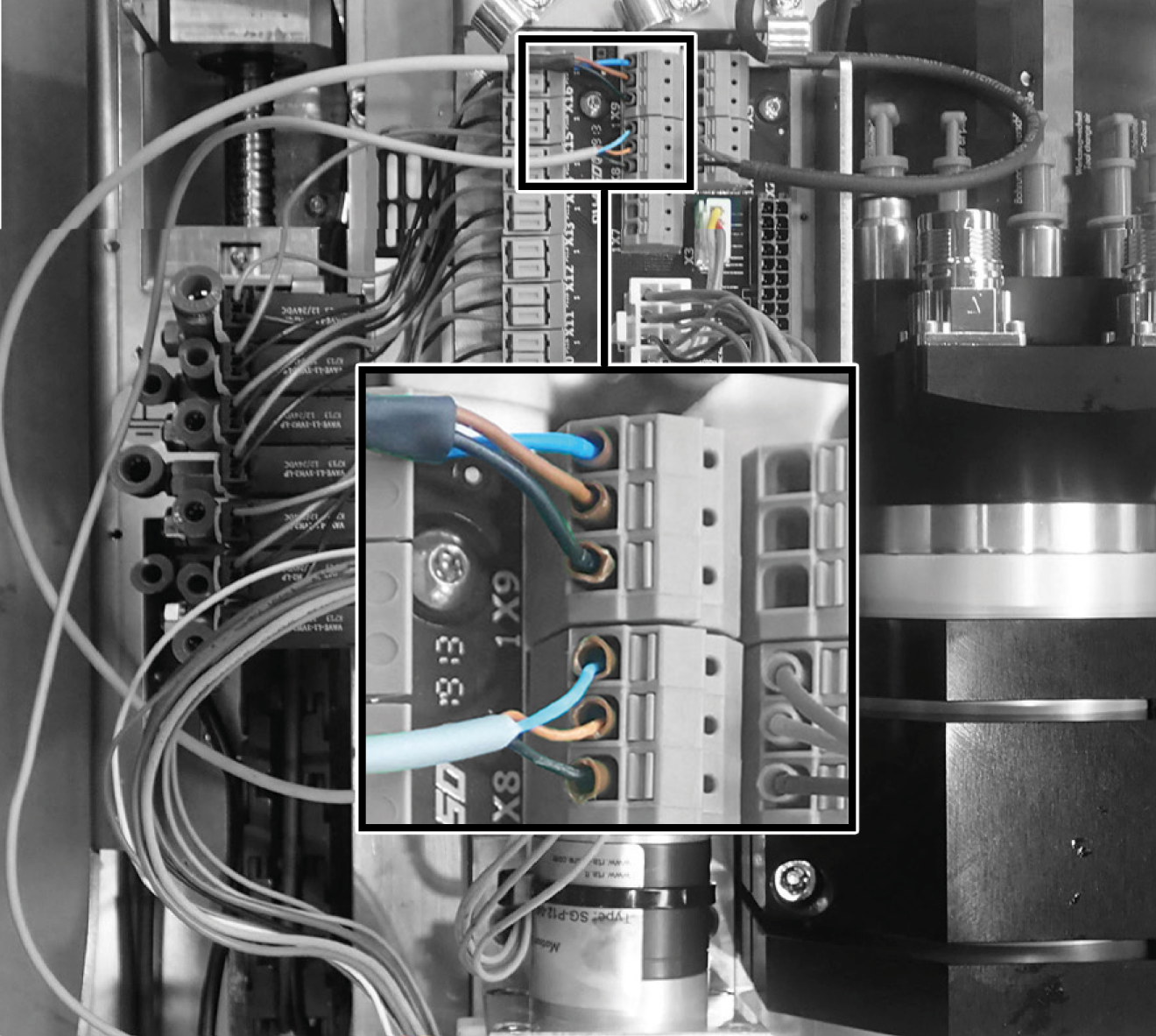

3. Verbinden Sie die Adern der 2 Sensorkabel mit den zugehörigen Klemmen auf der Platine.

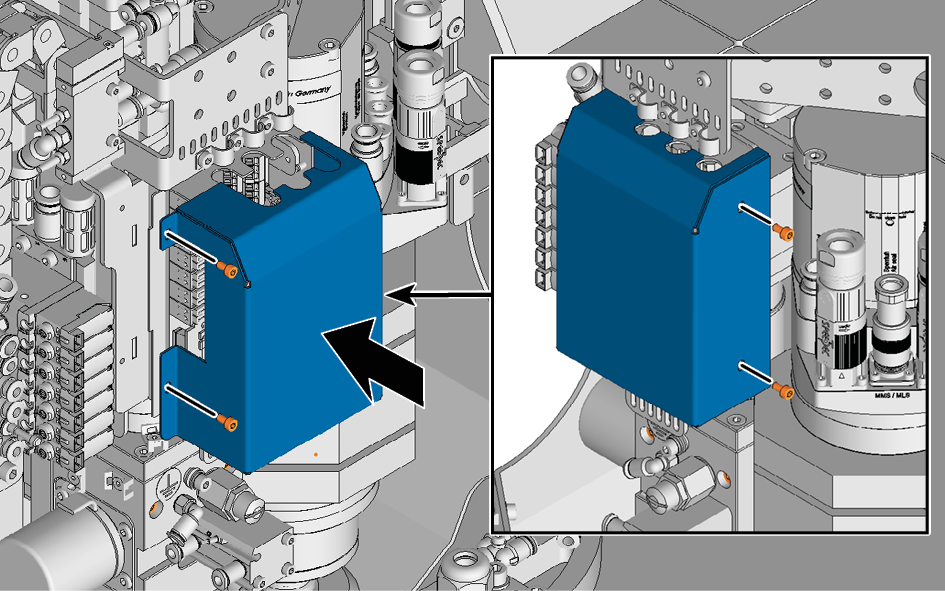

4. Schrauben Sie die Abdeckung mit 4 Schrauben fest. Stellen Sie sicher, dass Sie keine Kabel oder Schläuche beschädigen.

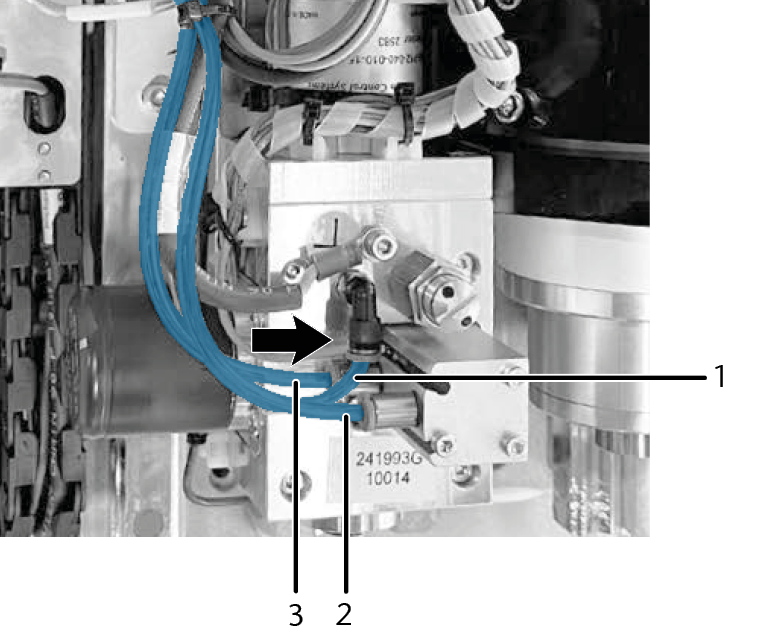

5. Verbinden Sie die Schläuche mit den Schlauchanschlüssen an der XtraUnit.





   1. AH8, Cutting unit cone cleaning

   2. AH6-1, Locking oscillation“,

   3. AH6-2, Unlocking oscillation“,

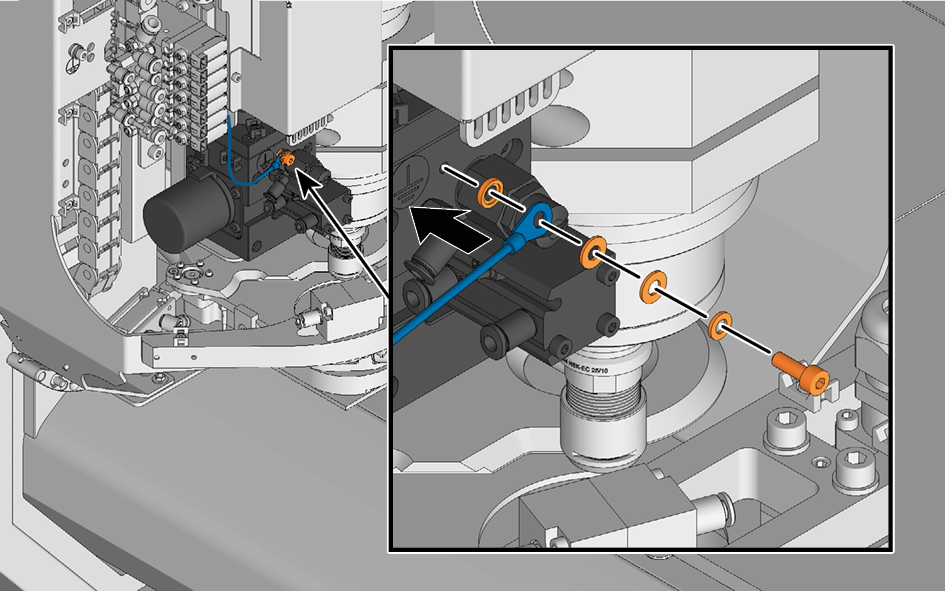

6. Bestücken Sie die Schraube für das Erdungskabel in folgender Reihenfolge und schrauben Sie sie an der Maschine fest:

   1. 1 x Federring

   2. 2 x Unterlegscheibe

   3. 1 x Öse des Erdungskabels

   4. 1 x Fächerscheibe



7. Befestigen Sie die Kabel mit den Kabelbindern.

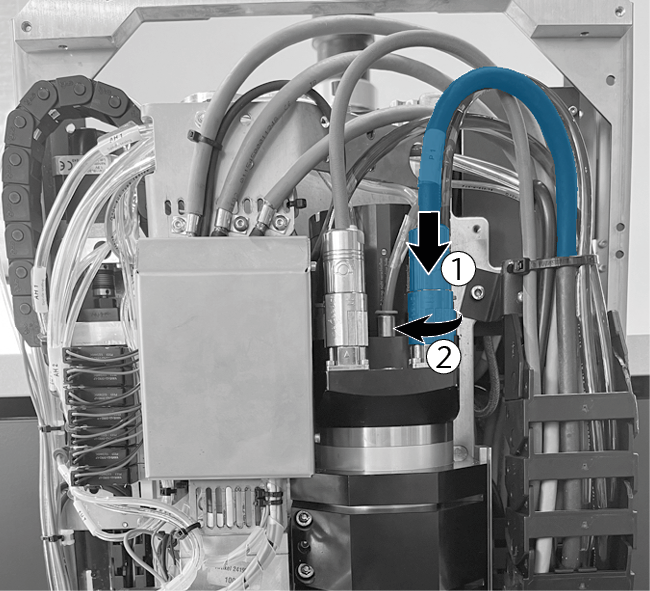

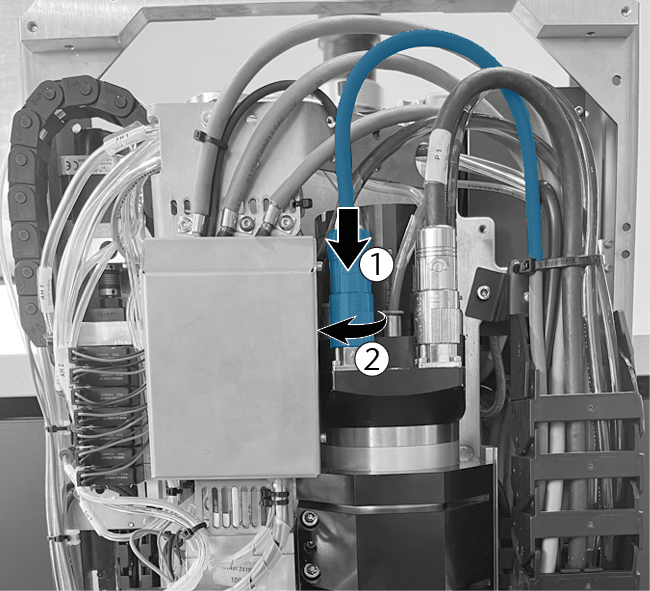

8. Verbinden Sie die 2 Kabel mit der Spindel.



   Spindel Power



   Spindel Sensorik

9. Bauen Sie die Sicherheitshaube ein.
