Spindelkühlung austauschen

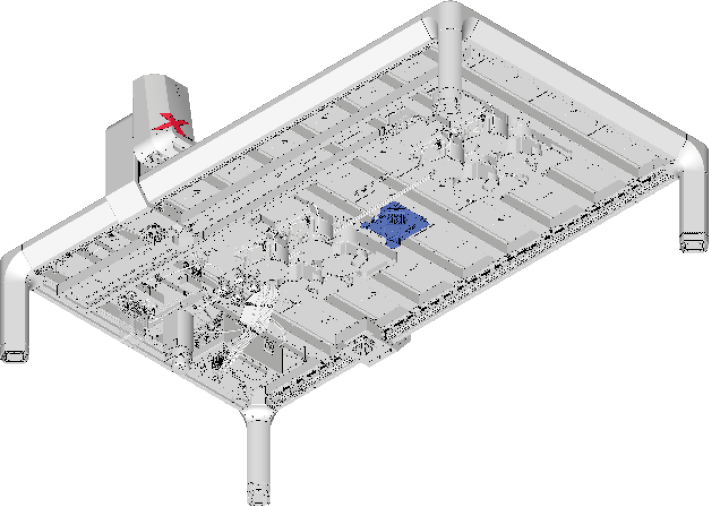

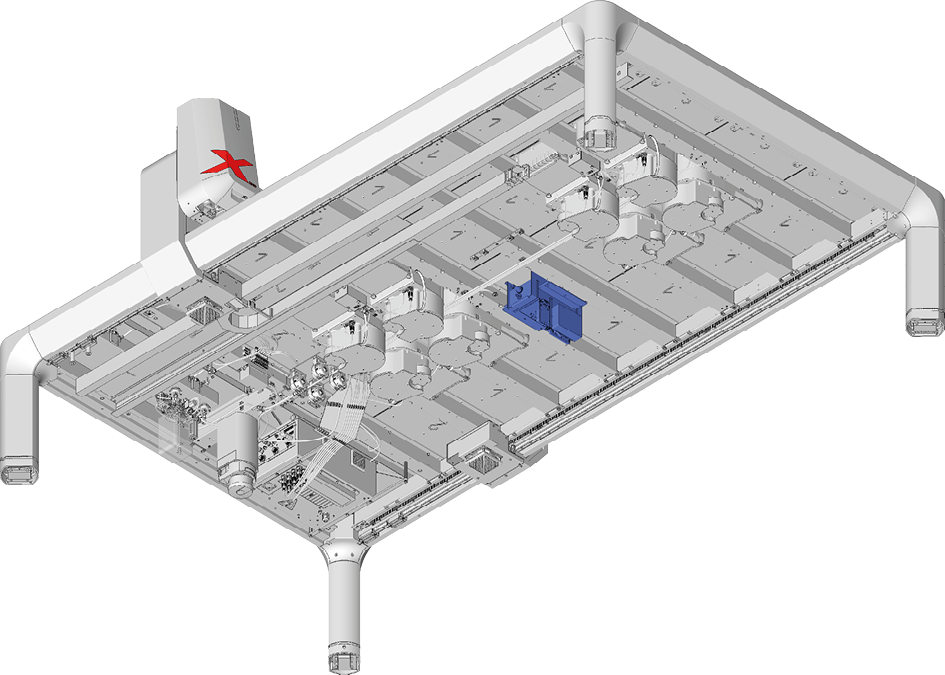

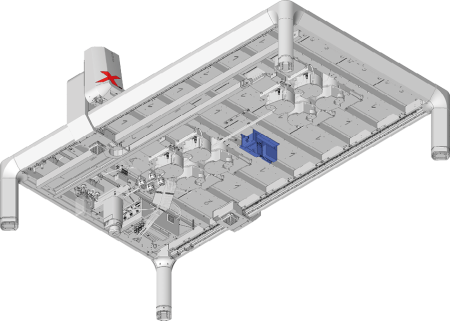

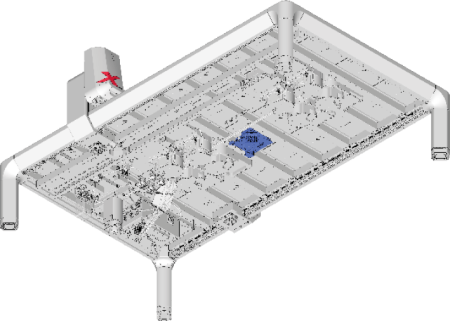

Einbaulage

Ersatzteil

Spindelkühlung Artikelnummer, xxxxxx bestehend aus:

• 1 x Spindelkühlung





Vorbereitung

1. Halten Sie bereit:

   • Innensechskant-Schlüssel 4 mm

2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

3. Trennen Sie die Maschine von der externen Druckluftversorgung.

Ausbau

Folgen Sie beim Ausbau der Spindelkühlung der Variante, die bei Ihnen eingebaut ist.

Variante 1

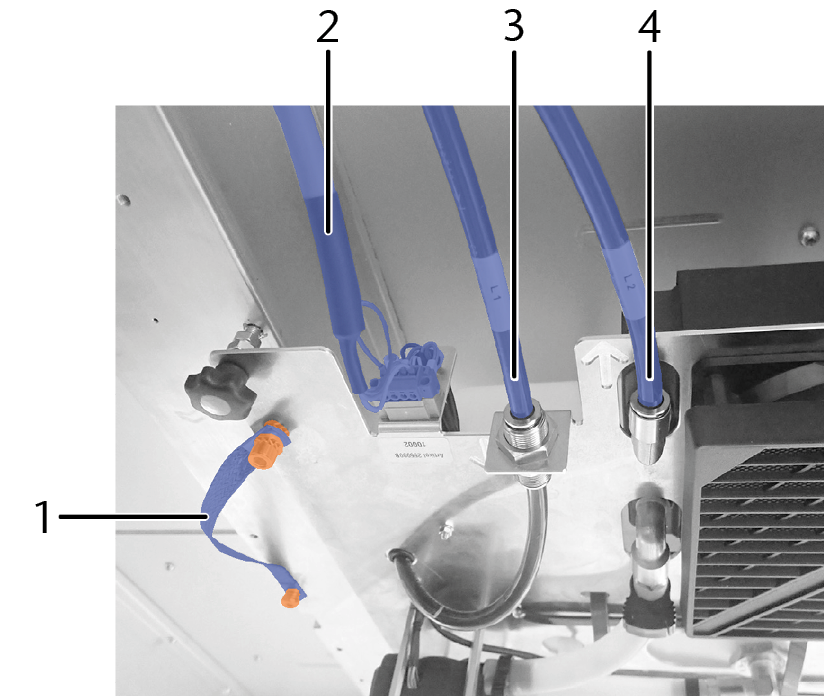

1. Entfernen Sie die Kabel und Schläuche. Fangen Sie austretende Flüssigkeit mit einem Tuch auf.





   1. Erdungskabel

   2. Anschlusskabel (Spindle cooling, M6)

   3. Kühlflüssigkeitsschlauch L1

   4. Kühlflüssigkeitsschlauch L2

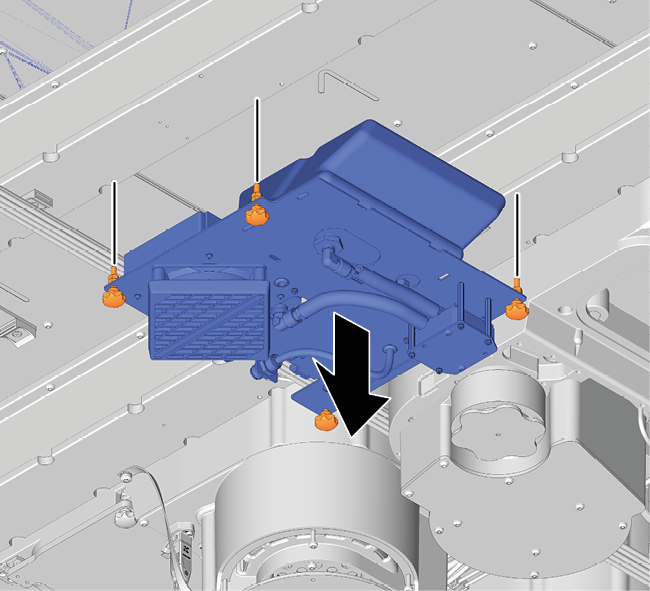

2. Lockern Sie die Sterngriffschrauben so weit, bis sich sie Spindelkühlung bewegen lässt. Entfernen Sie die Spindelkühlung aus der Maschine.

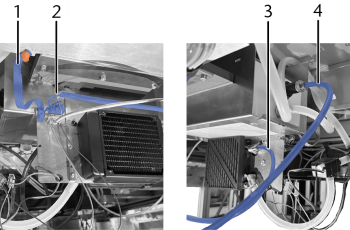

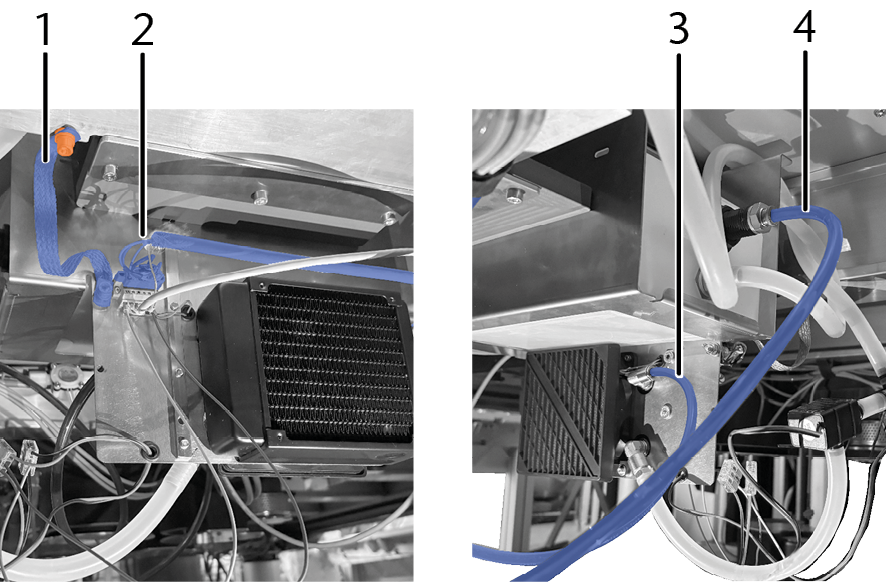

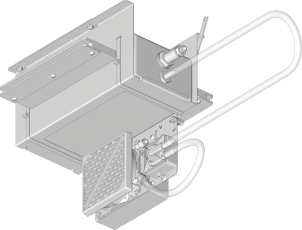

Variante 2

1. Entfernen Sie die Kabel und Schläuche. Fangen Sie austretende Flüssigkeit mit einem Tuch auf.





   1. Erdungskabel

   2. Anschlussleitung (Spindle cooling, M6)

   3. Kühlflüssigkeitsschlauch L2

   4. Kühlflüssigkeitsschlauch L1

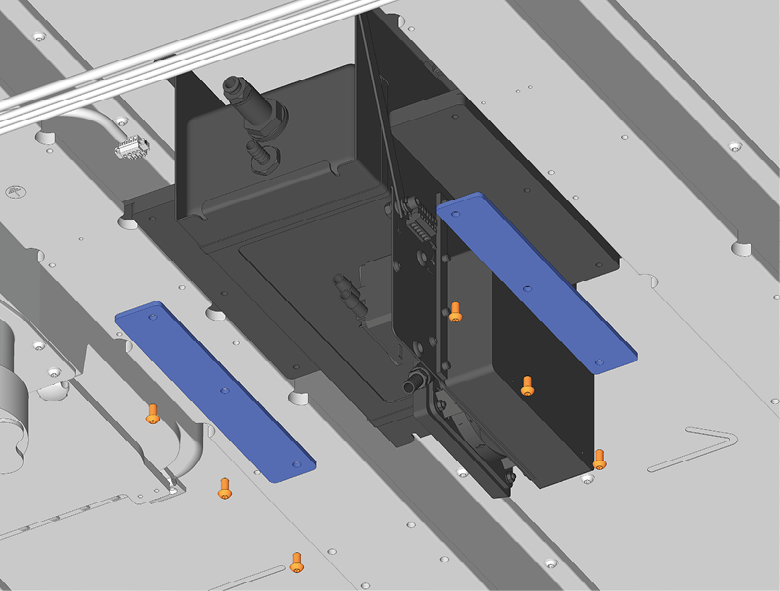

2. Entfernen Sie die Schrauben und die Haltebleche aus der Maschine.

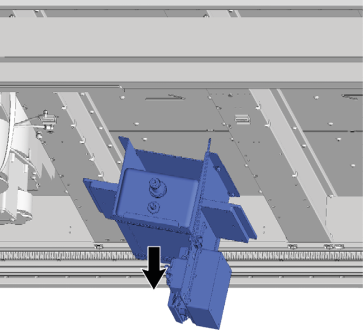

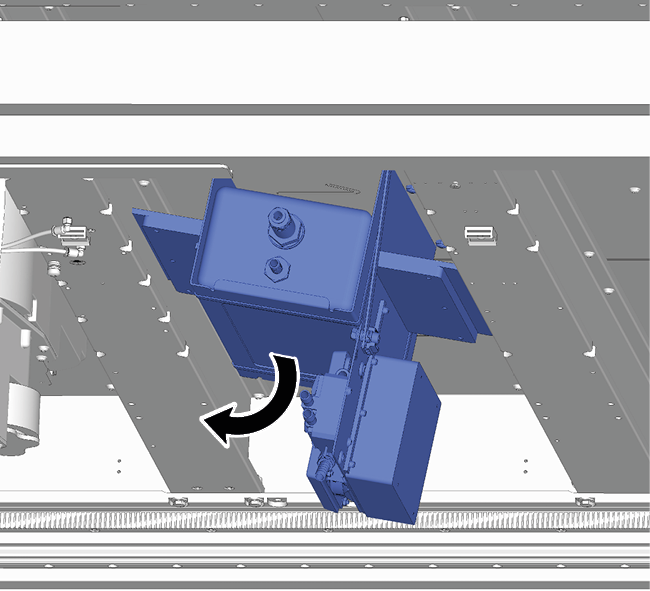

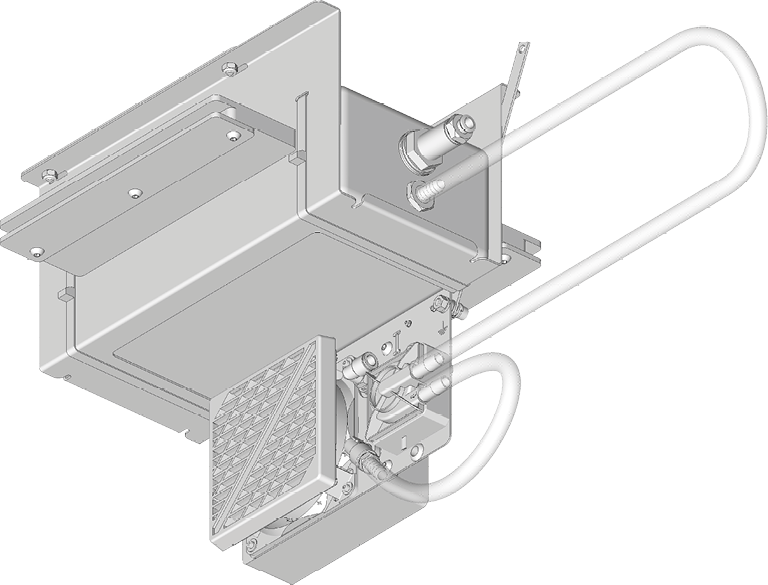

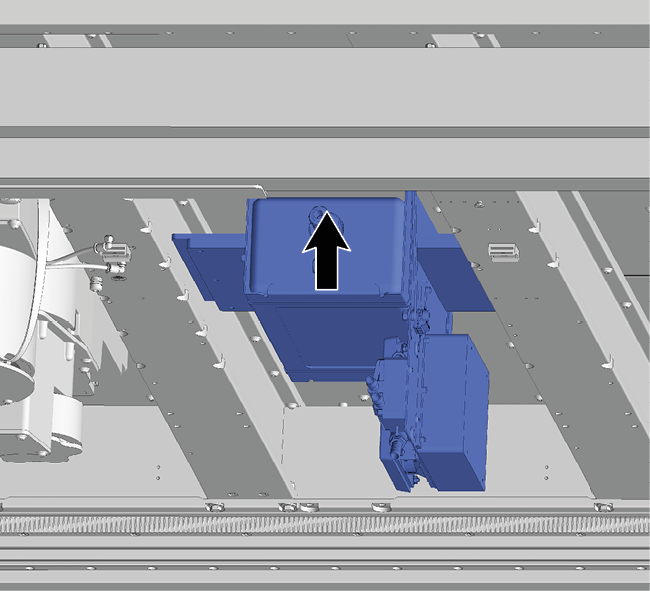

3. Bewegen Sie die Spindelkühlung nach oben, neigen Sie sie zur Seite und entfernen Sie sie nach unten aus der Maschine.













Einbau

1. Positionieren Sie die Ersatz-Spindelkühlung:

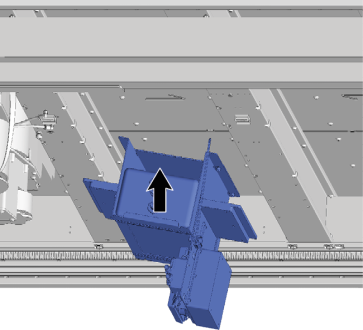

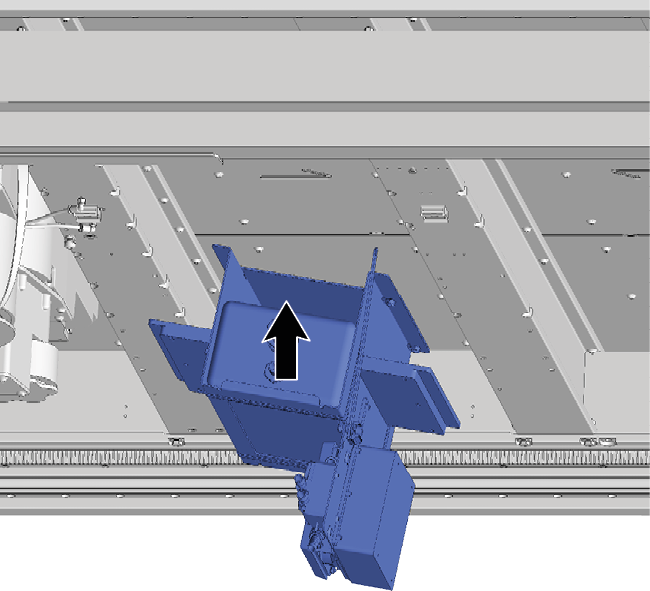

   1. Halten Sie die Spindelkühlung etwas geneigt und bewegen Sie sie zwischen 2 Querstreben zum Maschinentisch.

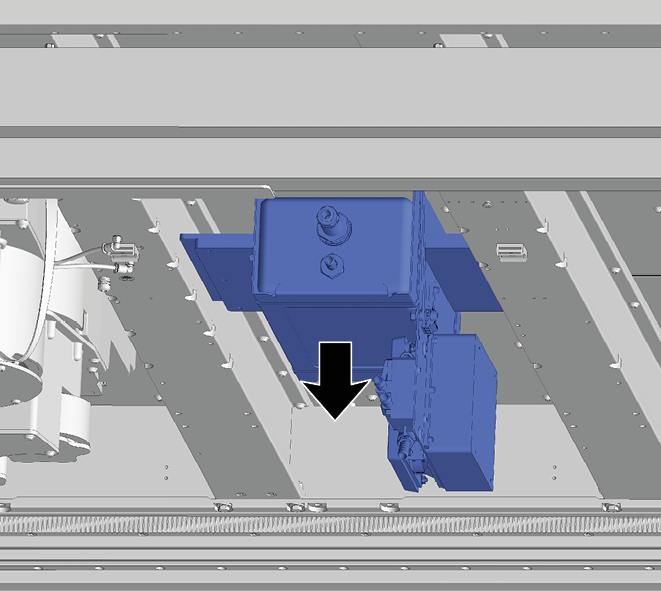

   2. Halten Sie die Spindelkühlung gerade und legen Sie sie auf den Querstreben ab.

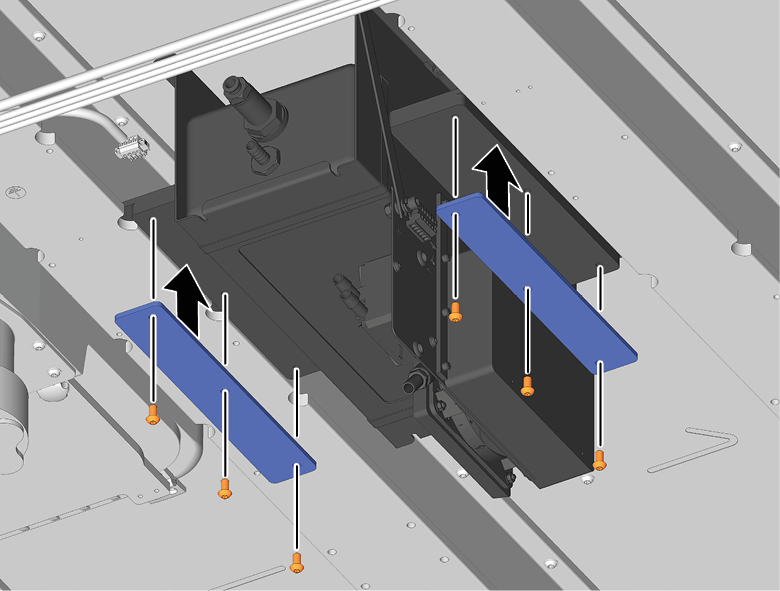

2. Befestigen Sie die Haltebleche mit den Schrauben an der gewünschten Position.





3. Befüllen Sie den Behälter mit Kühlflüssigkeit.

4. Verbinden Sie die Kabel und Schläuche.





   1. Erdungskabel

   2. Anschlussleitung (Spindle cooling, M6)

   3. Kühlflüssigkeitsschlauch L2

   4. Kühlflüssigkeitsschlauch L1
