Spindel austauschen

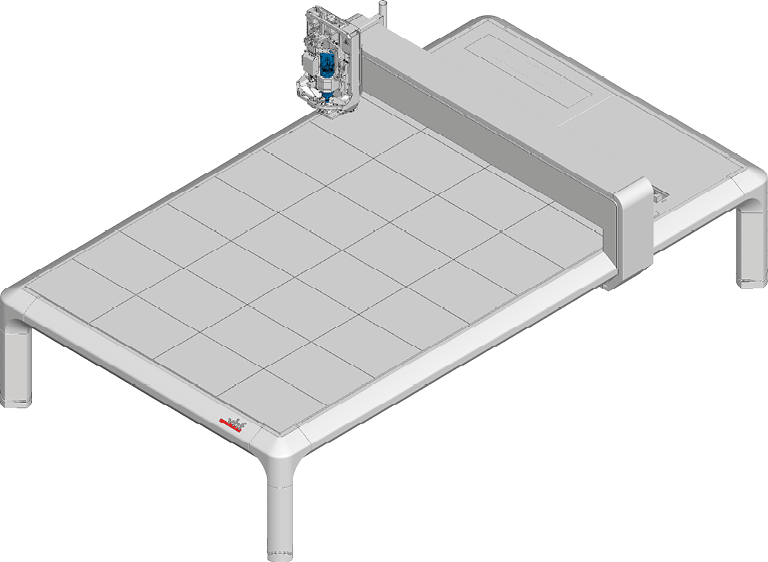

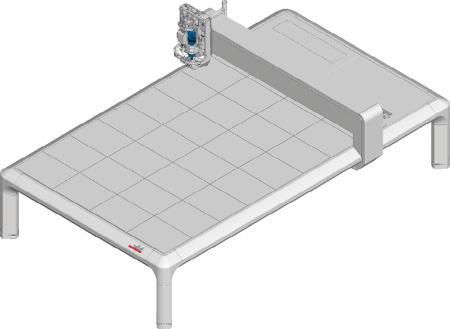

Einbaulage

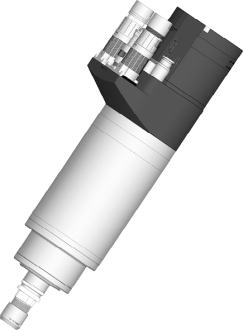

Leihspindel

Bei einem Defekt stellt vhf eine Leihspindel zur Verfügung, während die ursprüngliche Spindel der Maschine repariert wird. Wenn die ursprüngliche Spindel wieder zur Verfügung steht, senden Sie die Leihspindel zusammen mit der Ausrichthilfe an vhf zurück.

Für weitere Informationen, kontaktieren Sie den Support.

Lieferumfang:

  • 1 x Spindel



  • 1 x Ausrichthilfe



  • 2 x Kabelbinder (186 mm)

Vorbereitung

  1. Halten Sie bereit:

    • Seitenschneider

    • Drehmoment-Schraubendreher 6 Nm

    • Innensechskant-Bit 5 mm

    • Innensechskant-Schlüssel 3 mm

    • Innensechskant-Schlüssel 4 mm

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

  3. Trennen Sie die Maschine von der externen Druckluftversorgung.

  4. Entfernen Sie die Sicherheitshaube.

Ausbau

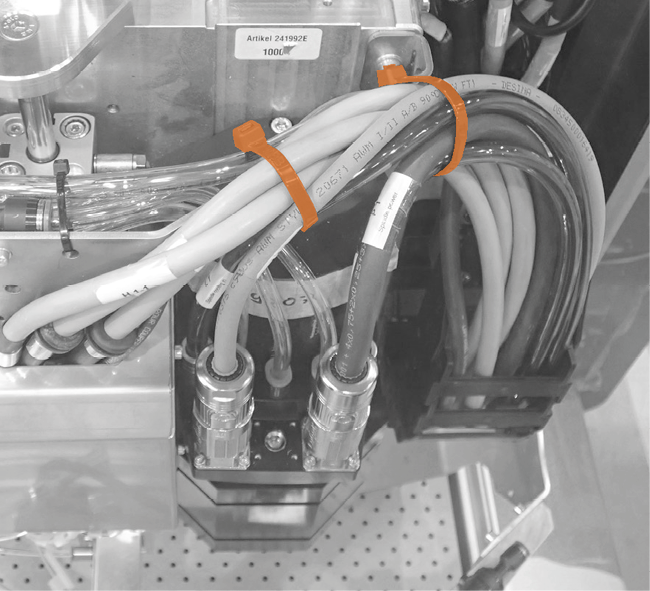

  1. Entfernen Sie die 2 Kabelbinder.

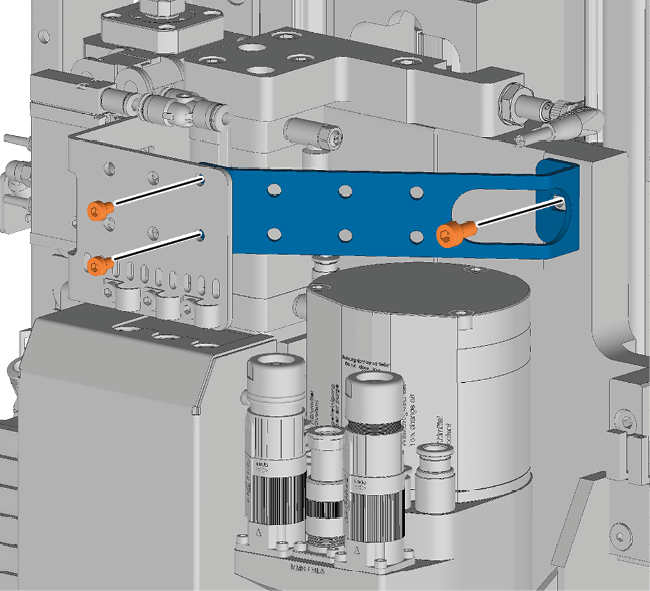

  2. Entfernen Sie die 3 Schrauben der Kabelbrücke. Bewahren Sie die Schrauben an einem sicheren Ort auf.

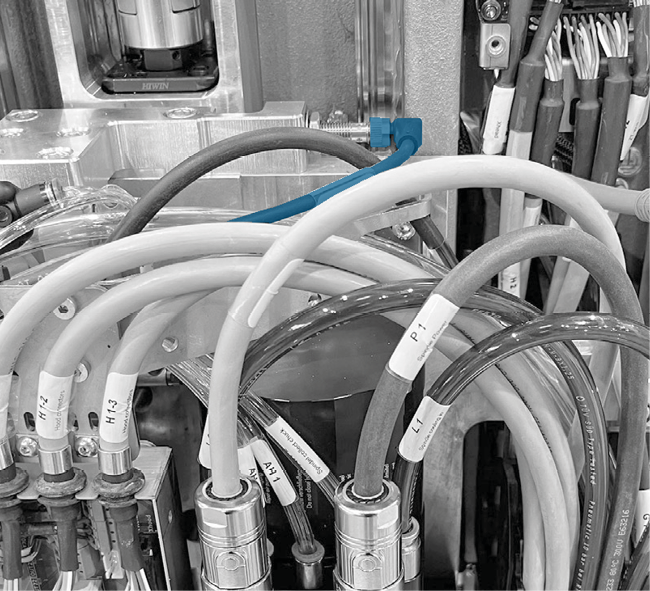

  3. Entfernen Sie das Kabel des Z-Achs-Referenzschalters (H3, Reference sensor Z-axis).

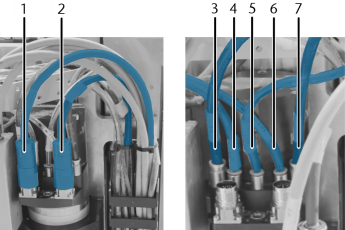

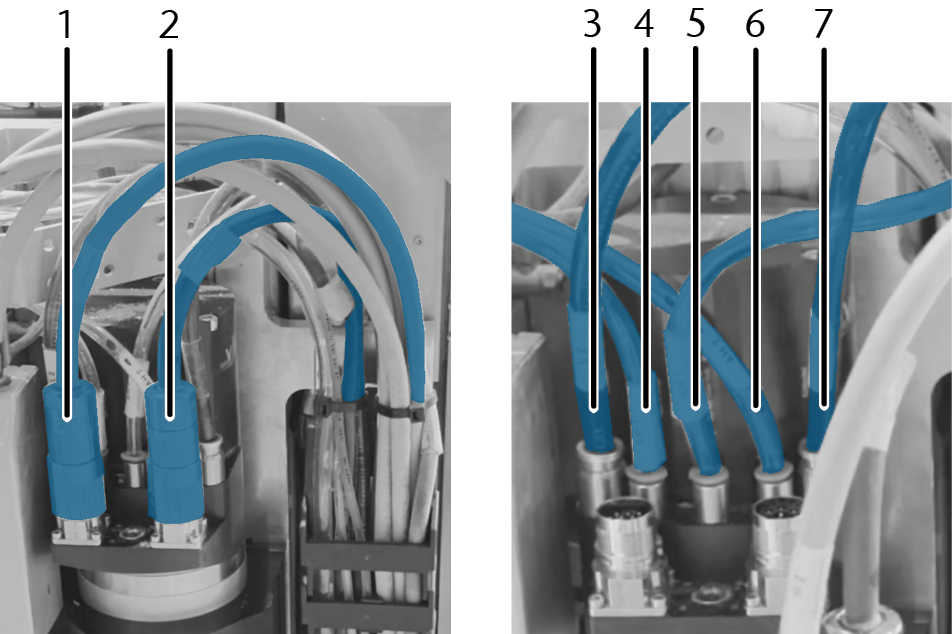

  4. Entfernen Sie folgende Kabel und Schläuche von der Spindel:



    1. Sensorkabel (Spindel 2 Sensorik)

    2. Spindelkabel (Spindel 1 Power)

    3. Spindelkühlung (L1)

    4. Sperrluft (AH1 Spindle sealing air)

    5. Konusreinigung (AH1 Spindle cone cleaning)

    6. Spannzange (AH2 Spindle collet chuck)

    7. Spindelkühlung (L2)

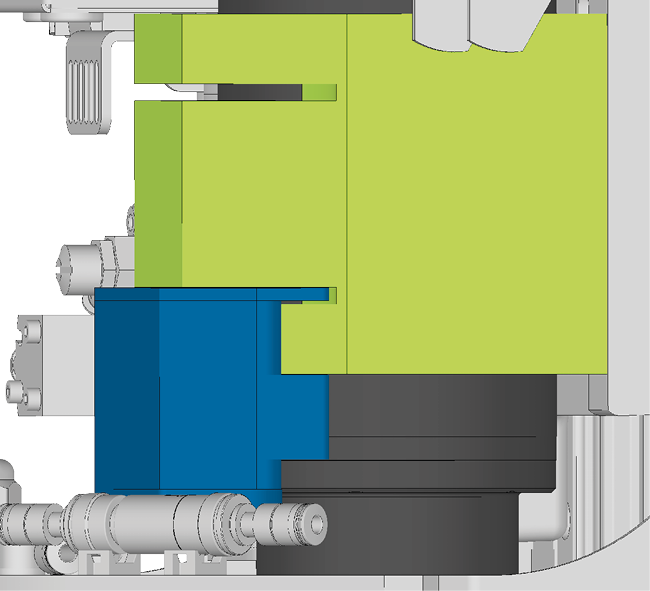

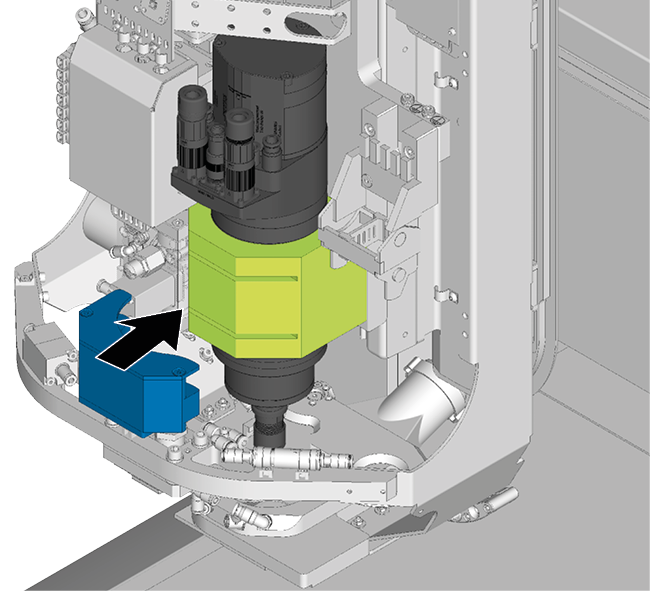

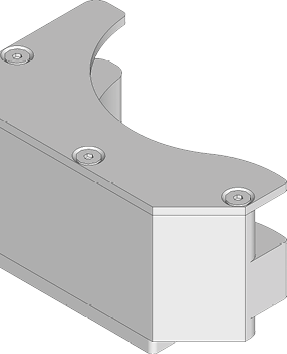

  5. Positionieren Sie die mitgelieferte Ausrichthilfe an der Spindelaufnahme. Achten Sie darauf, dass die obere Platte der Ausrichthilfe in der unteren Aussparung der Spindelaufnahme positioniert ist.

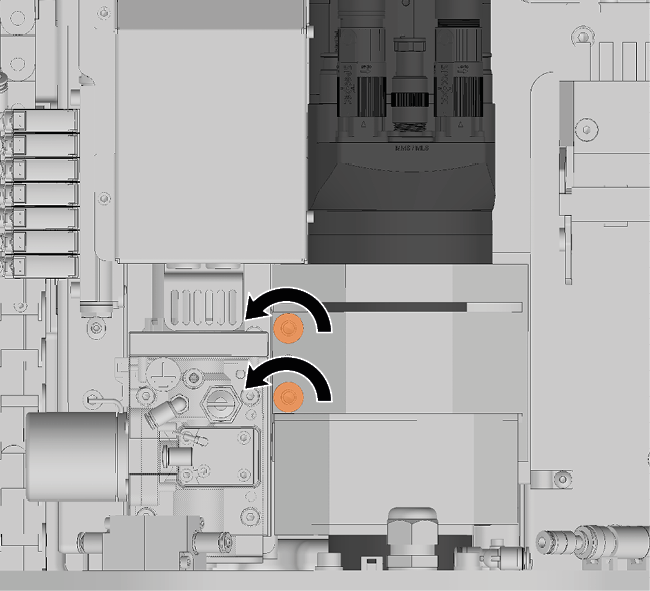

  6. Lockern Sie die 2 Schrauben.

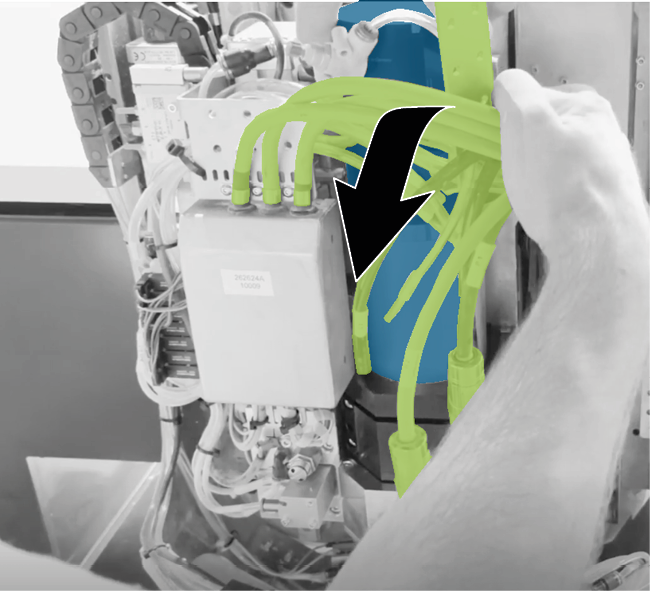

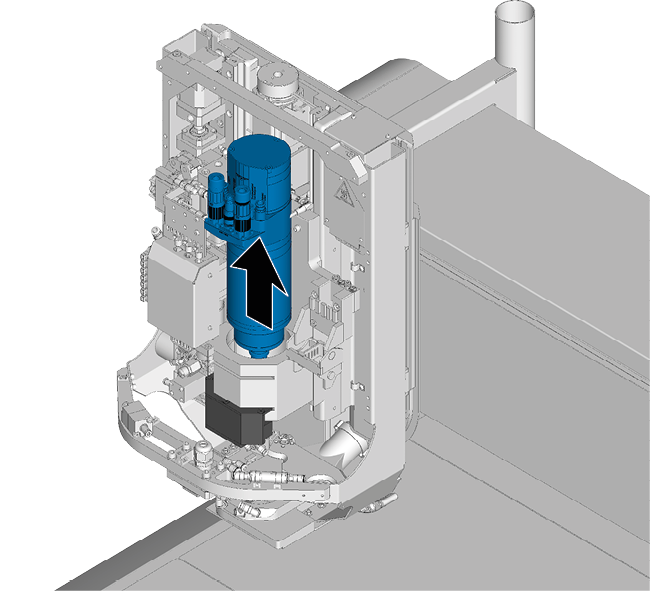

  7. Nehmen Sie die Spindel nach oben aus der Spindelaufnahme. Bewegen Sie dabei die Kabelbrücke sowie die Kabel und Schläuche nach vorn, um die Spindel aus der Spindelaufnahme zu entfernen.





Einbau

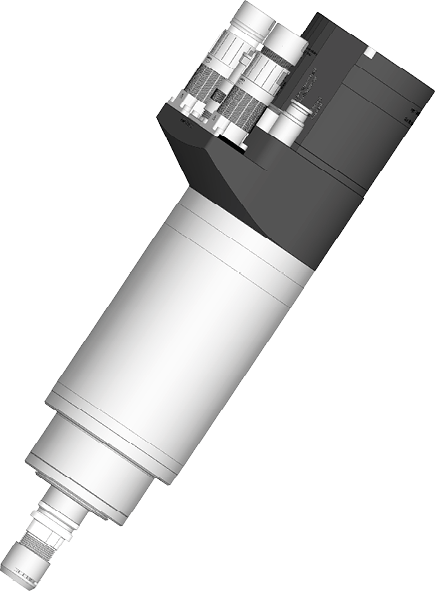

  1. Führen Sie die Ersatz-Spindel vorsichtig in die Spindelaufnahme, bis sie an der unteren Platte der Ausrichthilfe aufsitzt. Richten Sie die Spindel so aus, dass die Anschlüsse nach vorn zeigen.

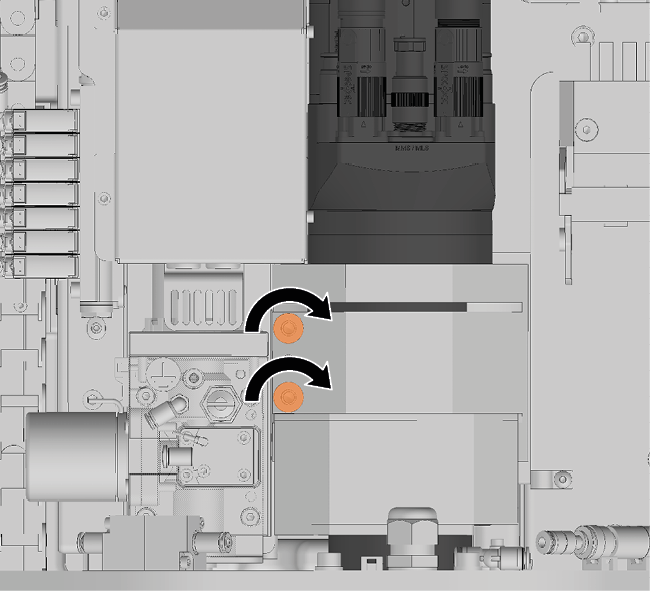

  2. Schrauben Sie die 2 Schrauben an der Spindelaufnahme mit 6 Nm fest.

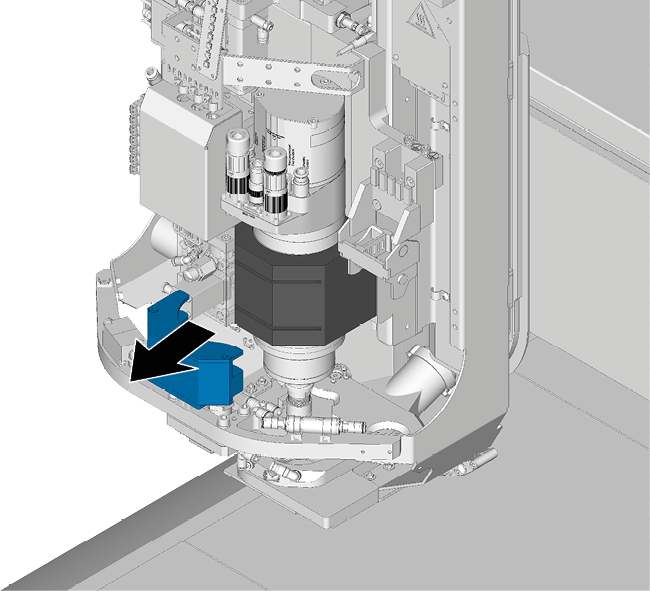

  3. Entfernen Sie die Ausrichthilfe von der Spindelaufnahme.

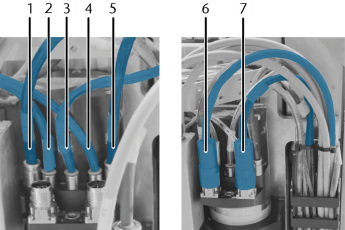

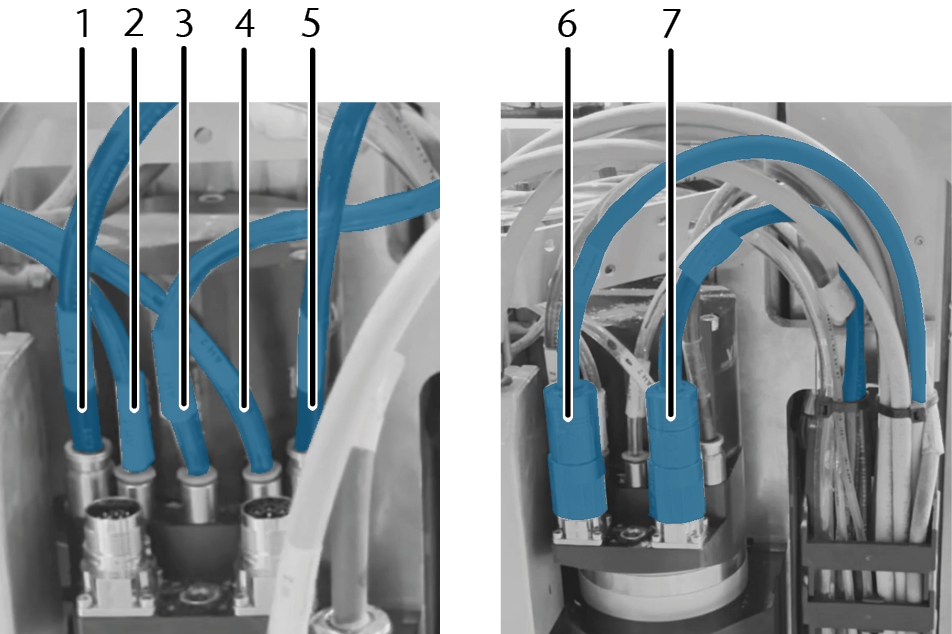

  4. Verbinden Sie folgende Kabel und Schläuche mit der Spindel:



    1. Spindelkühlung (L1)

    2. Sperrluft (AH1 Spindle sealing air)

    3. Konusreinigung (AH1 Spindle cone cleaning)

    4. Spannzange (AH2 Spindle collet chuck)

    5. Spindelkühlung (L2)

    6. Sensorkabel (Spindel 2 Sensorik)

    7. Spindelkabel (Spindel 1 Power)

  5. Verbinden Sie das Kabel des Z-Achs-Referenzschalters (H3, Reference sensor Z-axis).



  6. Schrauben Sie die Kabelbrücke mit 3 Schrauben fest.



  7. Befestigen Sie die Kabel und Schläuche mit 2 Kabelbindern an der Kabelbrücke.



  8. Bauen Sie die Sicherheitshaube ein.
