Schutzscheibe der Kamera austauschen

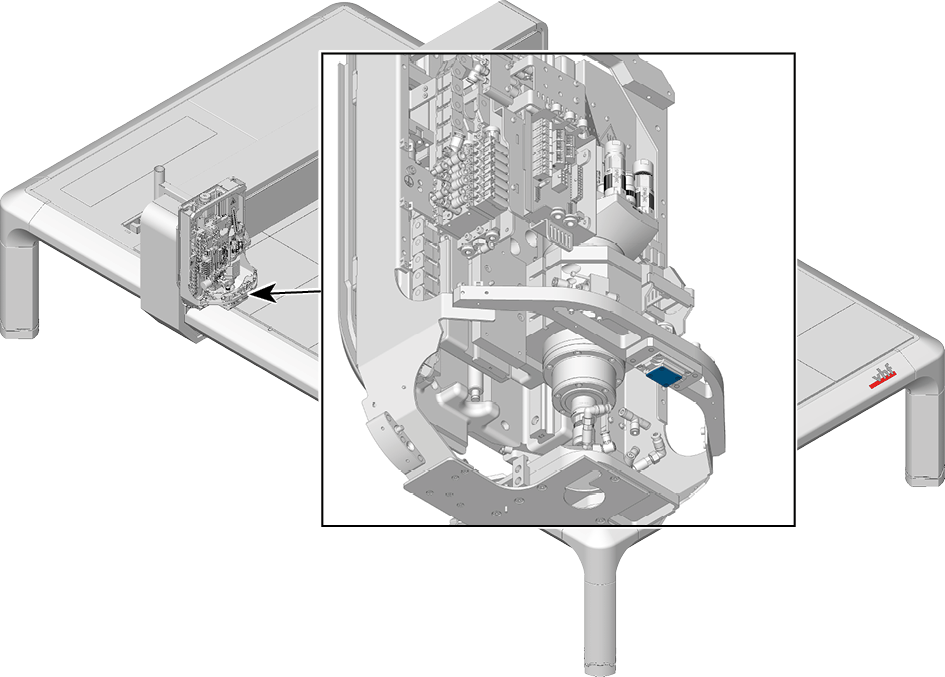

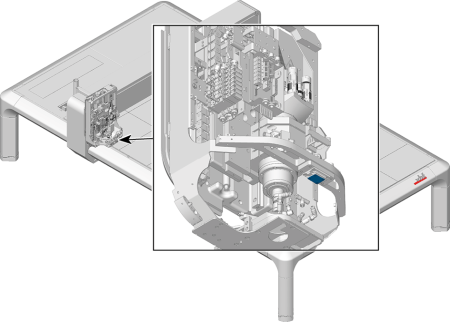

Einbaulage

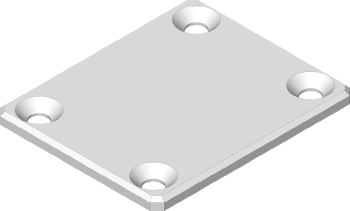

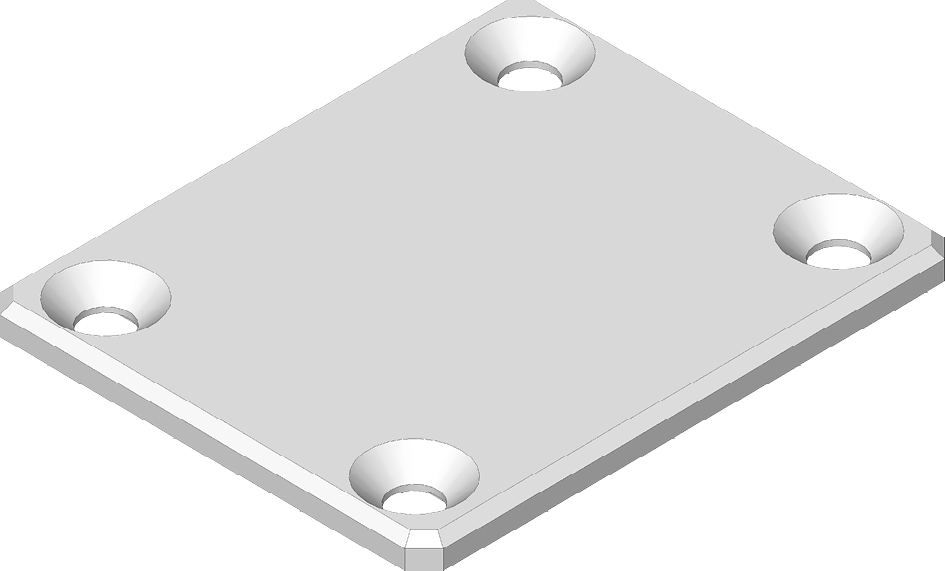

Ersatzteil

Schutzscheibe Kamera Artikelnummer 258672, bestehend aus:

• 1 x Schutzscheibe





• 4 x Senkschraube (M2x6)

Vorbereitung

1. Halten Sie bereit:

   • Innensechskant-Schlüssel 1,3 mm

2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

Ausbau

1. Entfernen Sie die Sicherheitshaube.

2. Entfernen Sie die 4 Schrauben der Schutzscheibe.





3. Entfernen Sie die Schutzscheibe der Kamera aus der Maschine.





Einbau

1. Setzen Sie die neue Schutzscheibe auf den Kamerahalter.





2. Schrauben Sie die Schutzscheibe der Kamera mit 4 Schrauben fest.





3. Bauen Sie die Sicherheitshaube ein.
