LED-Platine der Sicherheitshaube austauschen

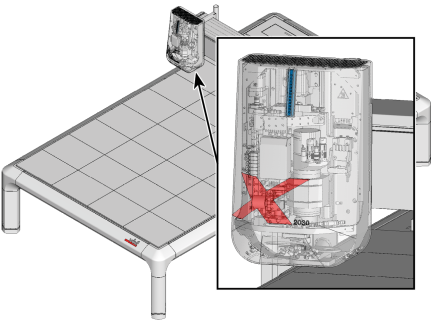

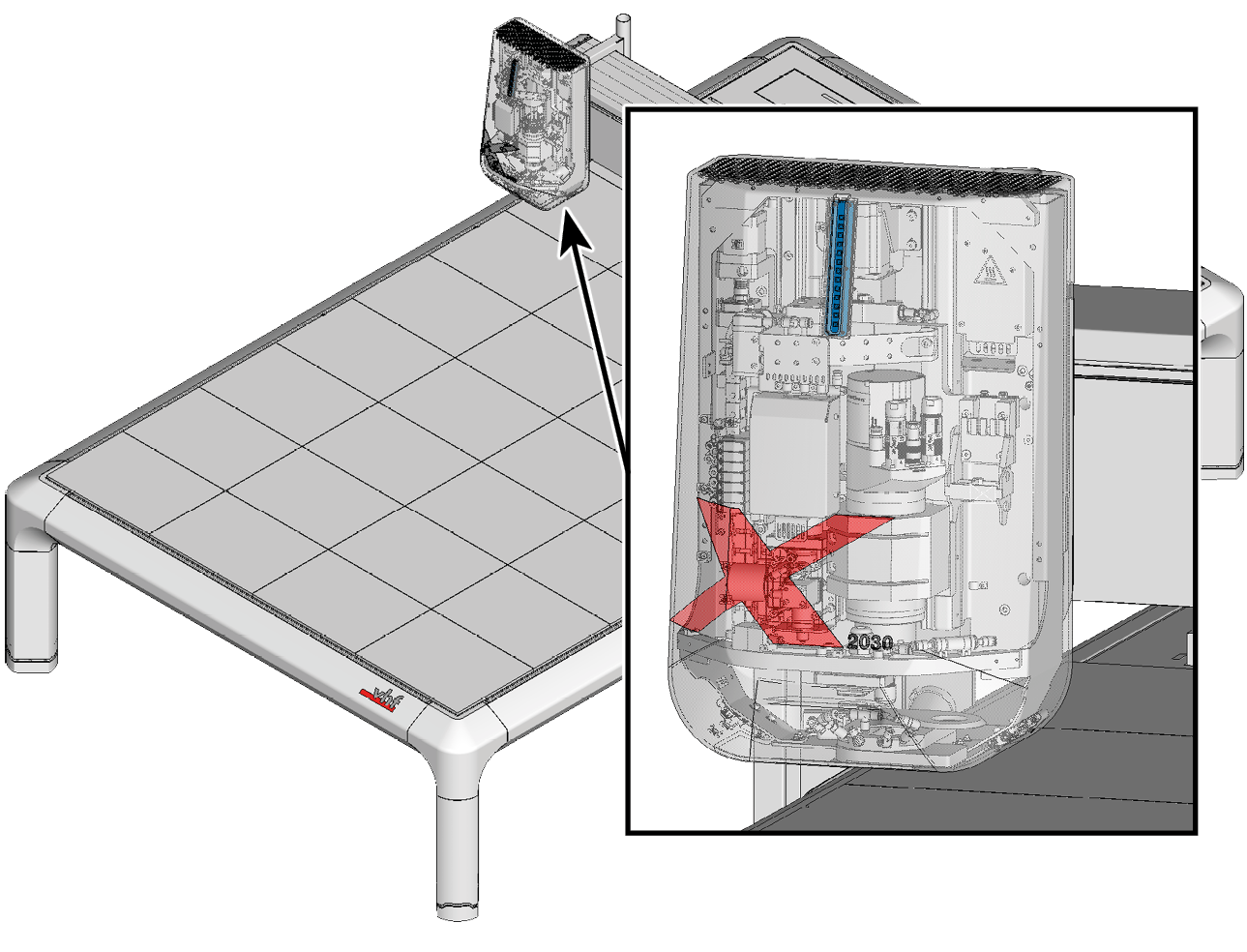

Einbaulage

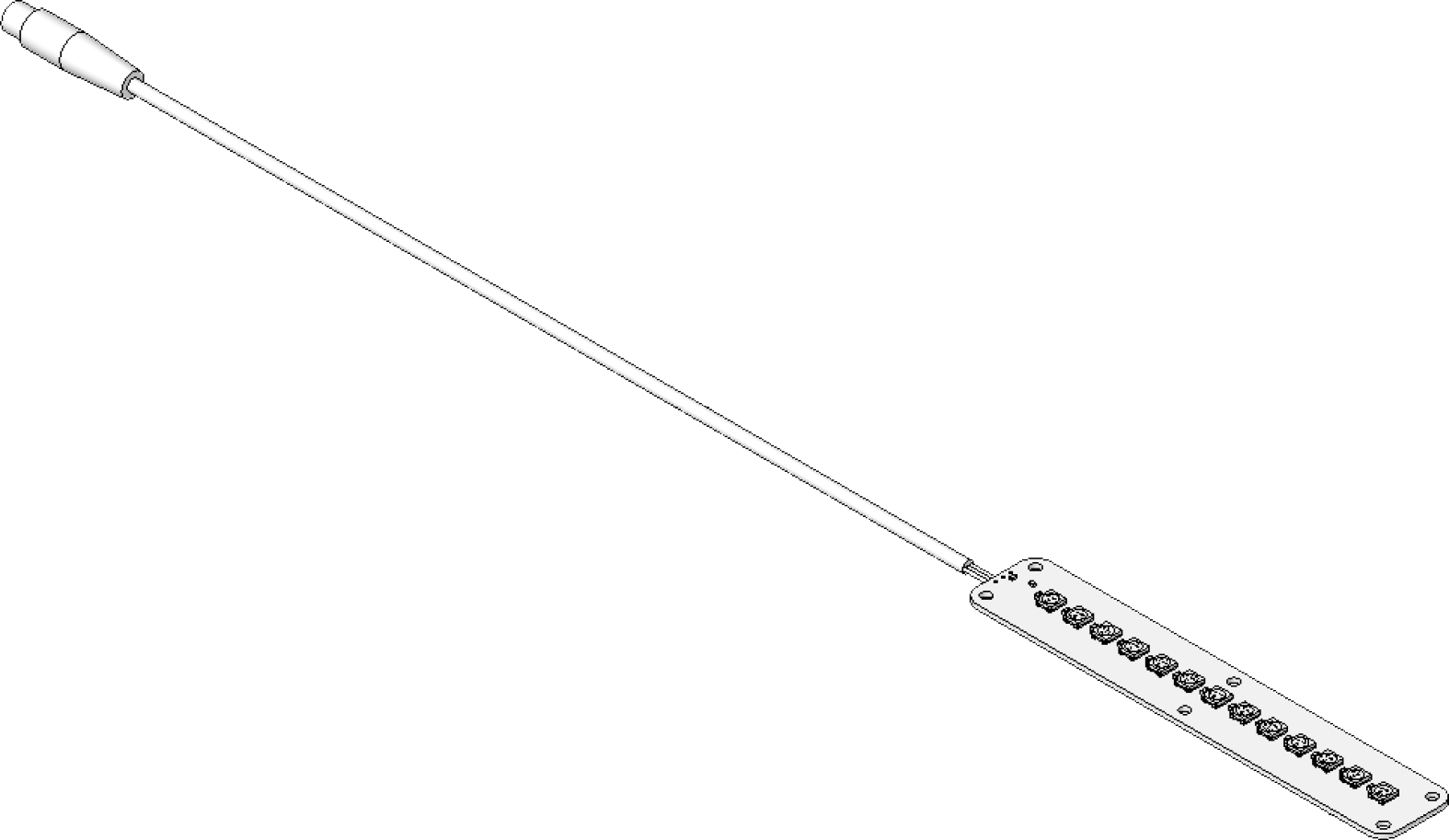

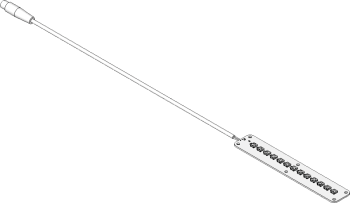

Ersatzteil

LED-Platine, bestehend aus:

  • 1 x LED-Platine



  • 6 x Linsenschraube (M3x4) für die Platine

  • 1 x Kabelbinder (100 mm)

Vorbereitung

  1. Halten Sie bereit:

    • Innensechskant-Schlüssel 2 mm

    • Innensechskant-Schlüssel 4 mm

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

Ausbau

  1. Entfernen Sie die Sicherheitshaube.

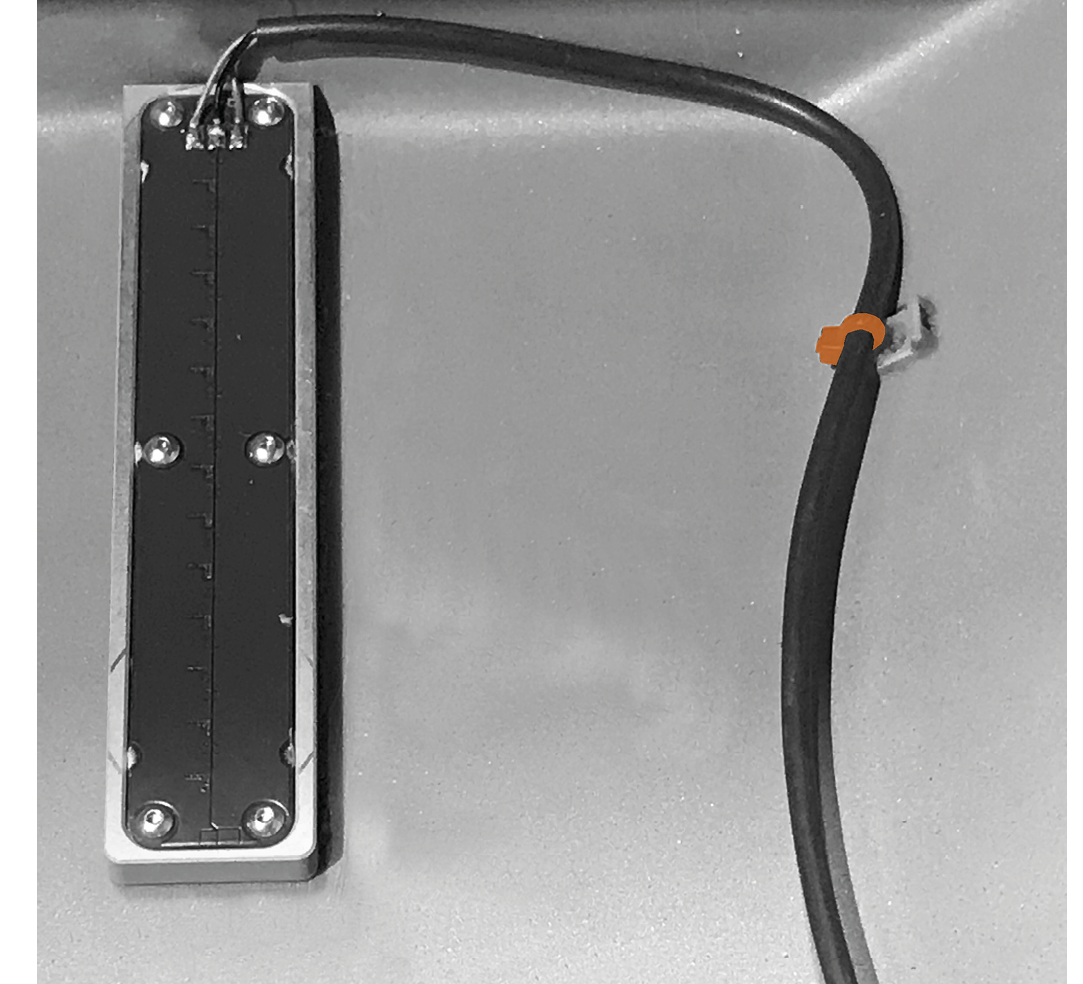

  2. Entfernen Sie den Kabelbinder auf der Innenseite der Sicherheitshaube.

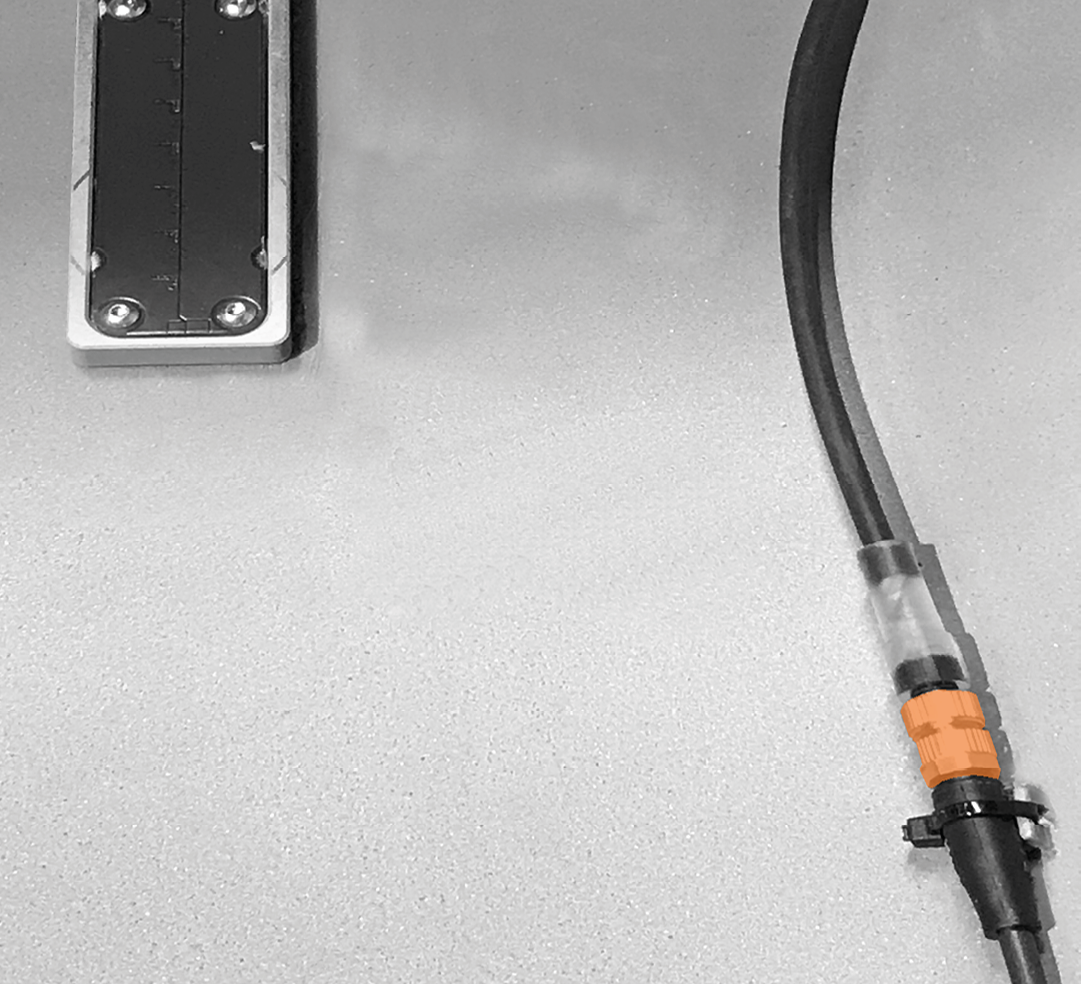

  3. Trennen Sie den Schraubverbinder.

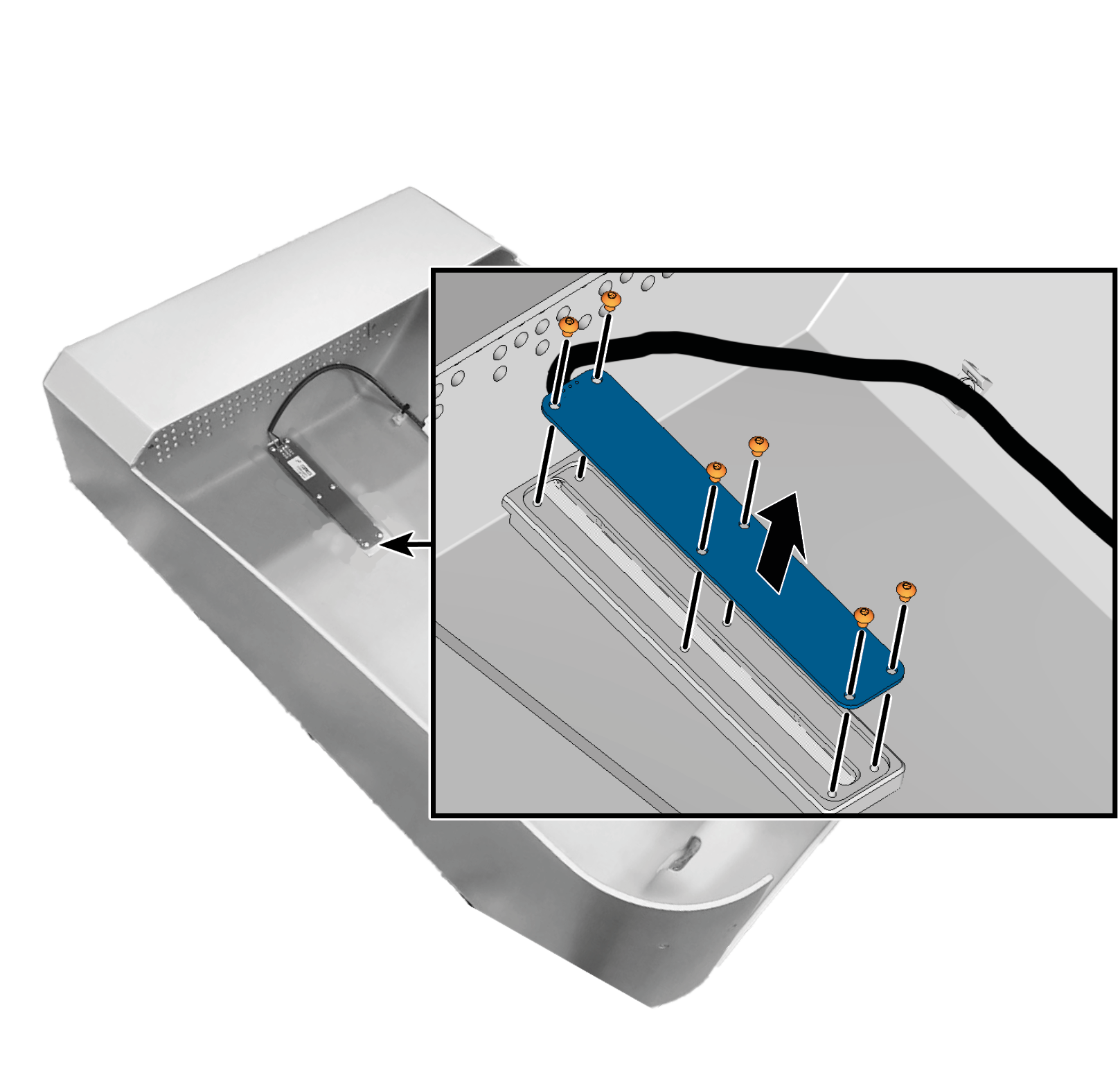

  4. Entfernen Sie die 6 Schrauben und die LED-Platine aus der Sicherheitshaube.







Einbau

  1. Verbinden Sie das Kabel der Ersatz-LED-Platine mit dem Schraubverbinder.

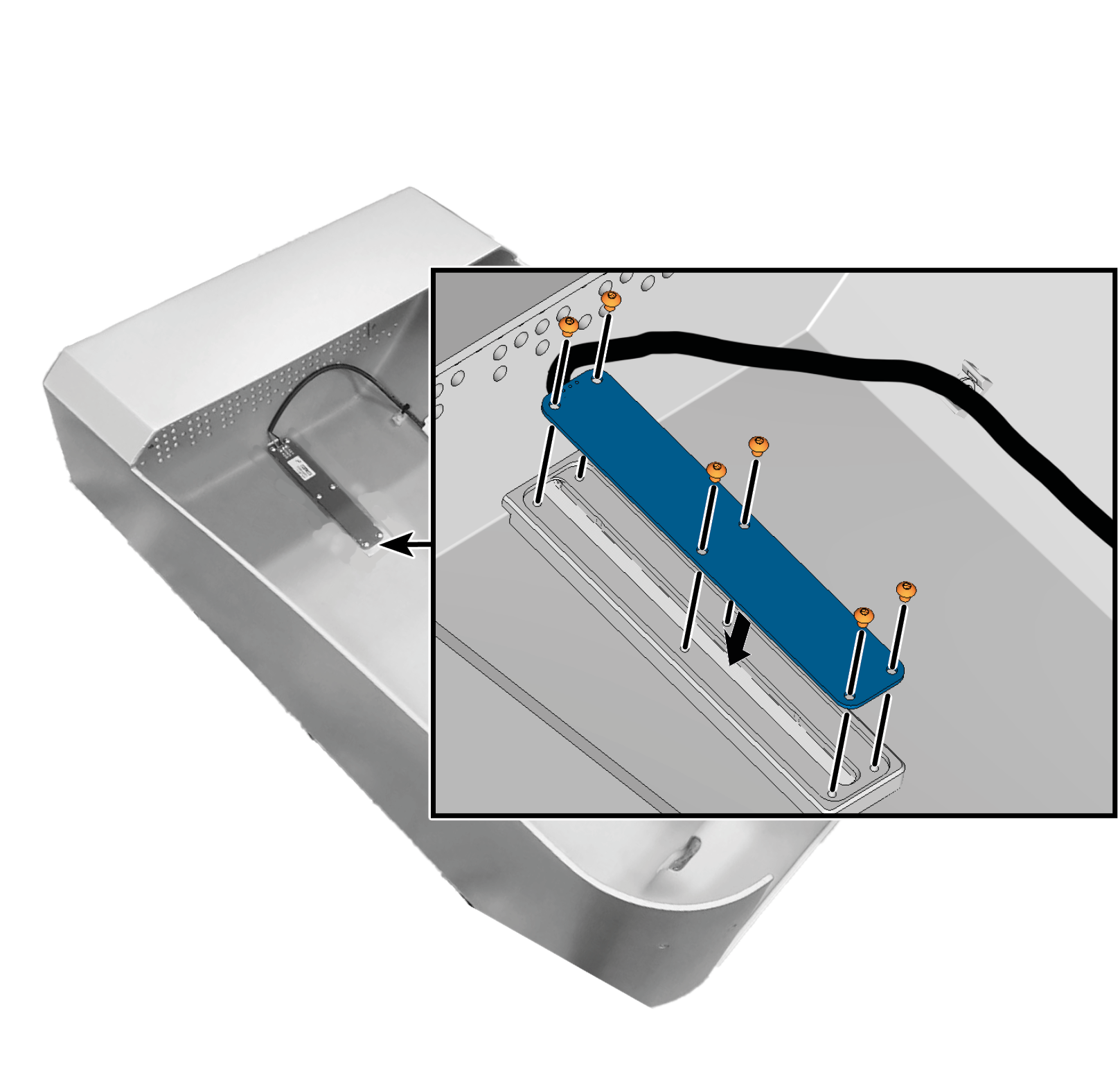

  2. Schrauben Sie die LED-Platine mit 6 Schrauben fest.

  3. Befestigen Sie das Kabel mit 1 Kabelbinder.







  4. Bauen Sie die Sicherheitshaube ein.
