Düse der Minimalmengenschmierung austauschen

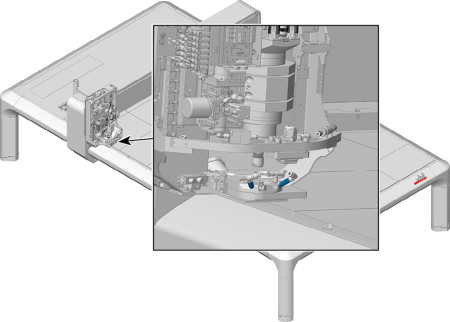

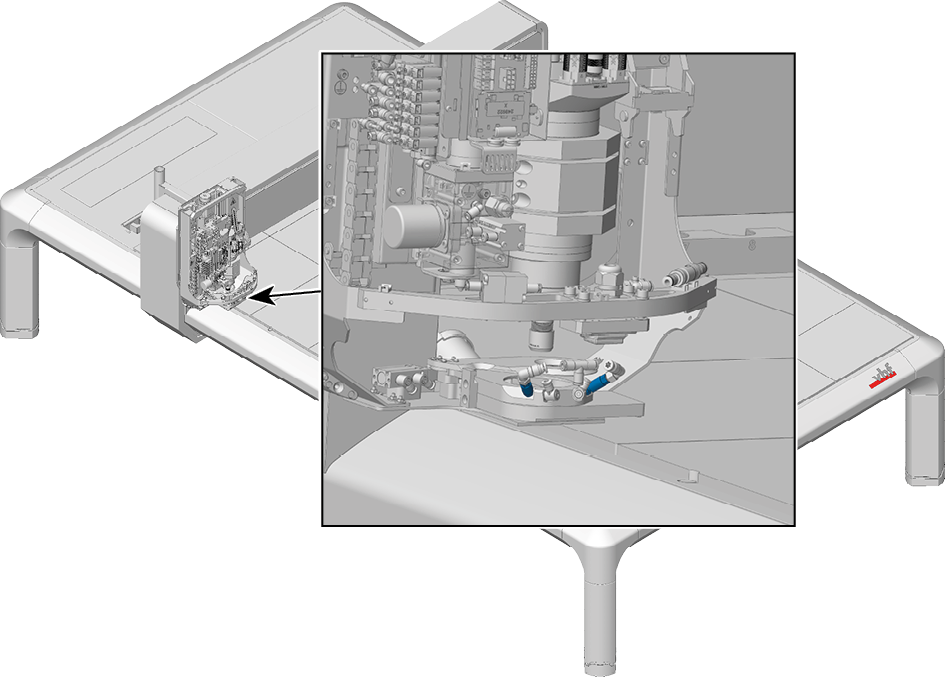

Einbaulage

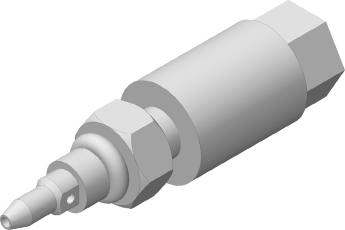

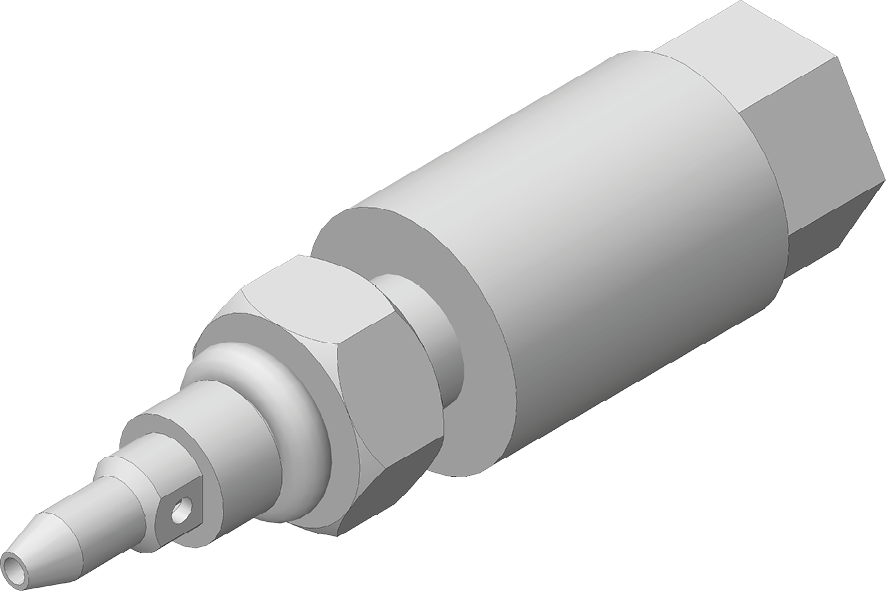

Ersatzteil

Düse MMSArtikelnummer 258623B

  • 1 x Düse MMS



Vorbereitung

  1. Halten Sie bereit:

    • Gabelschlüssel 8 mm

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

  3. Trennen Sie die Maschine von der externen Druckluftversorgung.

  4. Machen Sie die Minimalmengenschmierung, über den Drehknopf für die Düsen der Minimalmengenschmierung in der Serviceklappe, drucklos.

Ausbau

  1. Entfernen Sie die Sicherheitshaube.

  2. Schrauben Sie die Sprühdüse (rot markiert), die Sie ersetzen möchten, aus dem Saugschuh heraus.



  3. Schrauben Sie die Sprühdüse (blau markiert) vom Winkelstück (rot markiert) ab.





Einbau

  1. Schrauben Sie die neue Sprühdüse (blau markiert) auf das Winkelstück (rot markiert).





  2. Schrauben Sie die neue Sprühdüse der Minimalmengenschmierung in den Saugschuh.



  3. Bauen Sie die Sicherheitshaube ein.
  4. Schalten Sie die Maschine am Hauptschalter ein.
  5. Testen Sie die Minimalmengenschmierung.
