Anschlag der Saugschuhabdeckung austauschen

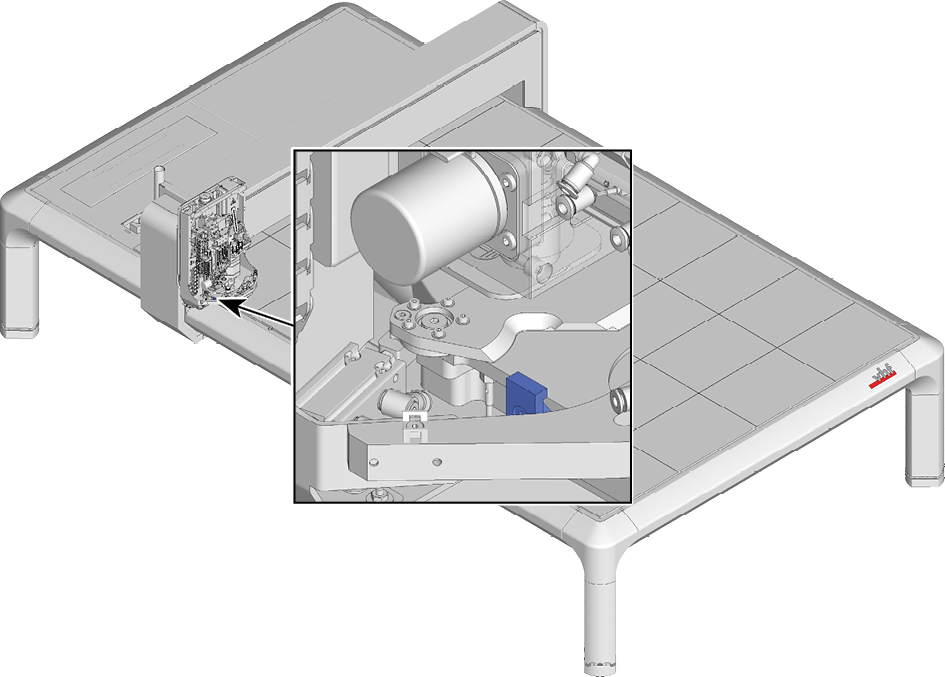

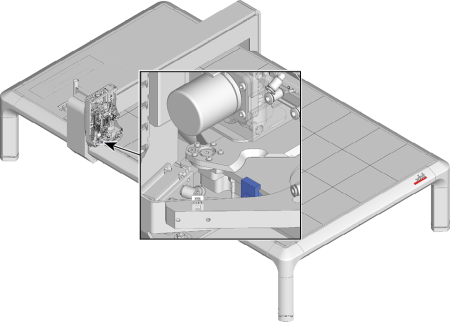

Einbaulage

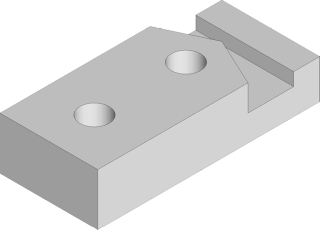

Ersatzteil

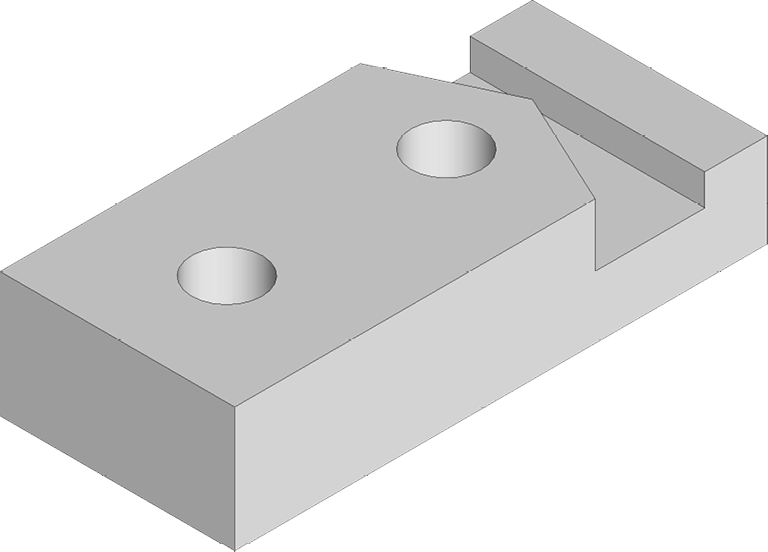

Anschlag Saugschuhabdeckung (Artikelnummer 269256), bestehend aus:

  • 1 x Anschlag



  • 2 x Zylinderschraube (M4x12)

Vorbereitung

  1. Halten Sie bereit:

    • Innensechskant-Schlüssel 3 mm

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

  3. Trennen Sie die Maschine von der externen Druckluftversorgung.

Ausbau

  1. Entfernen Sie die Sicherheitshaube.

  2. Entfernen Sie die Schrauben und den Anschlag der Saugschuhabdeckung aus der Maschine.



Einbau

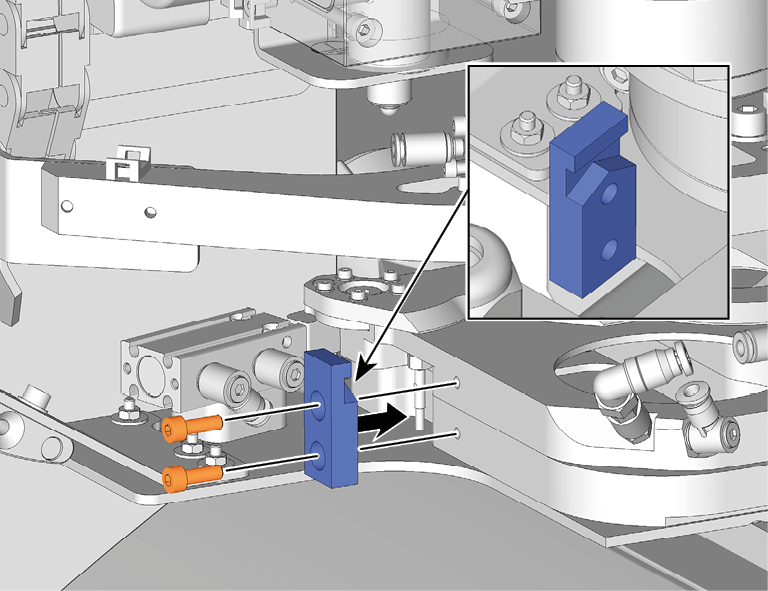

  2. Schrauben Sie den Anschlag der Saugschuabdeckung fest. Achten Sie darauf, dass die Aussparung des Anschlags nach oben zeigt.

    3.

  3. Bauen Sie die Sicherheitshaube ein.
