Werkzeuge

Fräswerkzeuge einsetzen

SPC 2200

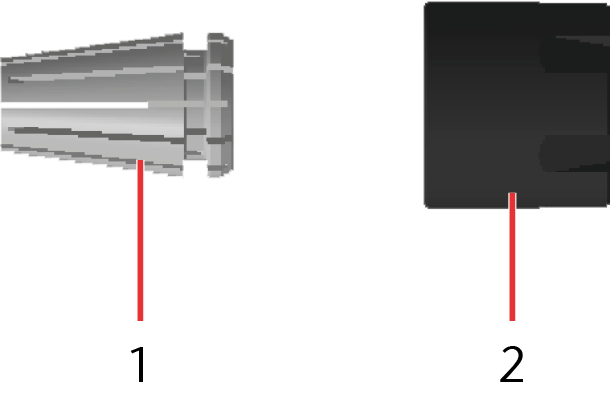

Die Werkzeuge müssen manuell in die Spindel eingesetzt werden. Dazu wird eine Spannzange mit Überwurfmutter verwendet.

1. Setzen Sie eine Spannzange in die Überwurfmutter ein. Drücken Sie die Spannzange in die Überwurfmutter, bis Sie ein Klicken hören. Erst dann ist die Spannzange in der Überwurfmutter eingerastet.
2. Schrauben Sie die Überwurfmutter locker auf die Spindel.

3. VORSICHT! Setzen Sie das Werkzeug in die Spannzange ein. Ziehen Sie die Überwurfmutter mit der Hand leicht an.

   HINWEIS! Schieben Sie den Schaft des Werkzeugs so weit in die Spannzange, dass ca. 3 mm Abstand zwischen der Spannzange und den Spannuten im Werkzeug verbleiben.

4. Ziehen Sie die Überwurfmutter mit dem Hakenschlüssel fest. Kontern Sie die Spindel dabei mit einem Gabelschlüssel an den Planflächen des Spindelschafts.
5. Wenn Sie die Bearbeitung beendet haben, entfernen Sie das Werkzeug aus der Spindel. Verwenden Sie den Hakenschlüssel und den Gabelschlüssel.
