Gilt für: Active Pro, Active Pure, Classic

Z-Achsmotor austauschen

Ersatzteil

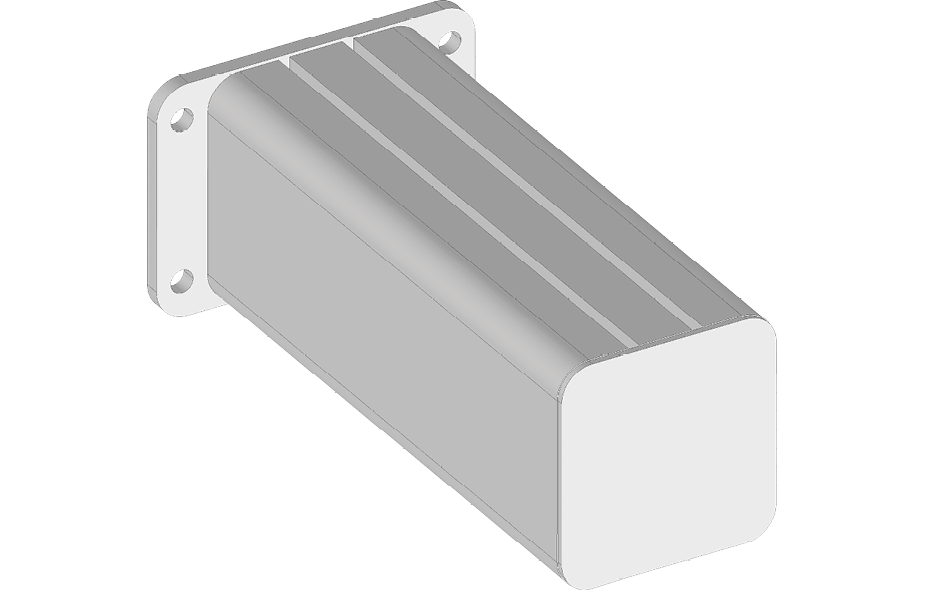

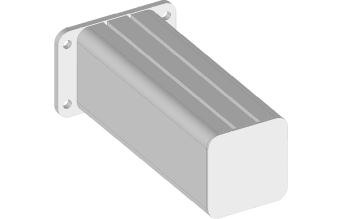

Z-Achsmotor (Artikelnummer 253788), bestehend aus:

  • 1 x Z-Achsmotor



Vorbereitung

  1. Beenden Sie die Fertigungssoftware.

  2. Schalten Sie die Maschine aus.

  3. Trennen Sie das Anschlusskabel vom Z-Achsmotor.

  4. Falls vorhanden, sichern Sie das Multiaggregat gegen herabfallen.

  5. Bewegen Sie die Z-Achse vollständig nach oben.

  6. Schieben Sie das Saugrohr nach oben, bis es unten nicht über die Z-Achse hinaus ragt.

Durchführung

  1. Entfernen Sie die Gummiabdeckung aus der Bohrung am Z-Achsmotor.

  2. Lockern Sie die Schraube der Klauenkupplung des Z-Achsmotors.





  3. Entfernen Sie die 4 Schrauben, die den Z-Achsmotor befestigen.

    Die 2 hinteren Schrauben sind in der Abbildung verdeckt.



  4. Heben Sie den Z-Achsmotor vorsichtig an und ziehen Sie den Stecker des Endschalterkabels von der Platine im Achsmotor ab.

    Zur Veranschaulichung ist die Platine auch im ausgebauten Zustand abgebildet.





    Zur Veranschaulichung: ausgebaute Platine

  5. Nehmen Sie den Ersatz-Z-Achsmotor und verbinden Sie das Endschalterkabel mit dem Anschluss im Motor. Achten Sie auf Folgendes:

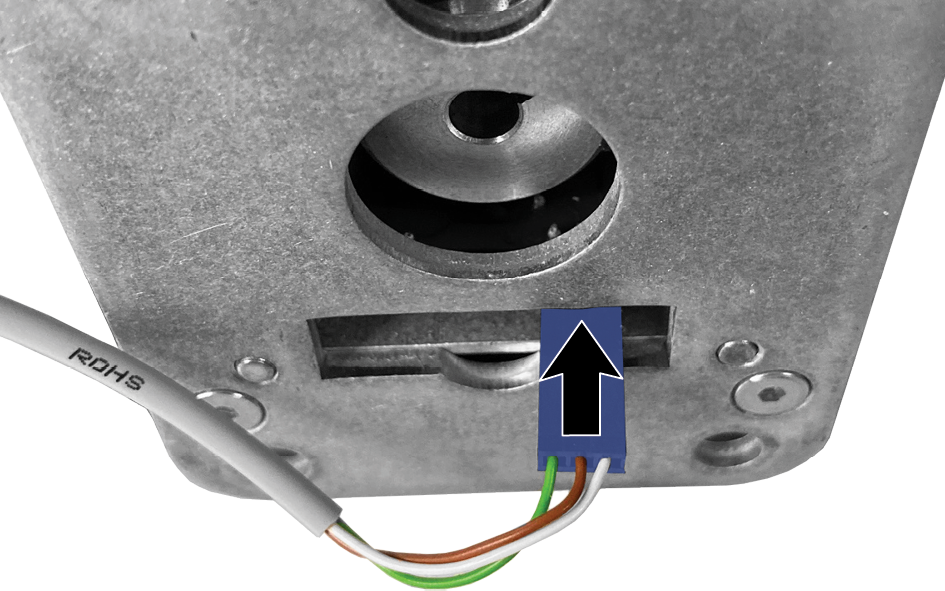

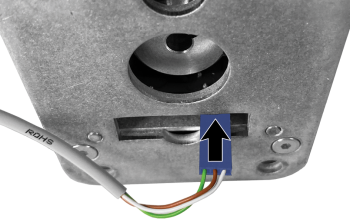

    • Kabel mit 3 Adern: Die grüne Ader zeigt zur Rückseite der Z-Achse, wo sich die Öffnung für die Klauenkupplung befindet.

    • Kabel mit 2 Adern: Die braune Ader zeigt zur Rückseite der Z-Achse, wo sich die Öffnung für die Klauenkupplung befindet. Der hintere Pin des Anschlusses in der Z-Achse bleibt frei.

    Kabel mit 3 Adern

    Kabel mit 2 Adern

  6. Setzen Sie den Z-Achsmotor vorsichtig auf die Z-Achse. Stellen Sie sicher, dass Sie das Kabel nicht einklemmen.

  7. Schrauben Sie den Z-Achsmotor mit den 4 Schrauben fest.

  8. Ziehen Sie die Schraube der Klauenkupplung fest und verschließen Sie die Öffnung mit der Gummiabdeckung.







  9. Verbinden Sie das Anschlusskabel mit dem Z-Achsmotor.

  10. Schalten Sie die Maschine ein.

  11. Prüfen Sie die LEDs an der Steuerung:

    • Die LED der Z-Achse darf nur leuchten, wenn der Endschalter betätigt wird.

    • Falls die LED nicht korrekt leuchtet, ist das Endschalterkabel falsch angeschlossen oder beschädigt.
