Gilt für: Active Pro, Active Pure, Classic

Endschalter Z-Achse austauschen

Ersatzteil

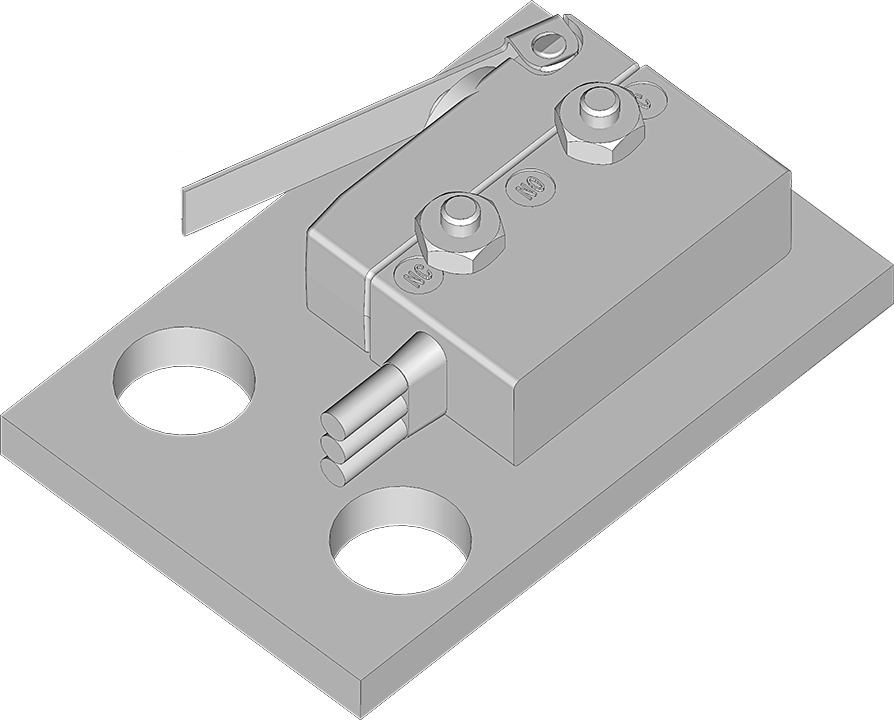

Endschalter Z-Achse unten (Artikelnummer 253737), bestehend aus:

  • 1 x Endschalter mit Halterung



Vorbereitung

  1. Beenden Sie die Fertigungssoftware.

  2. Schalten Sie die Maschine aus.

  3. Falls vorhanden, sichern Sie das Multiaggregat gegen herabfallen.

  4. Bewegen Sie die Z-Achse vollständig nach oben.

  5. Schieben Sie das Saugrohr nach oben, bis es unten nicht über die Z-Achse hinaus ragt.

Durchführung

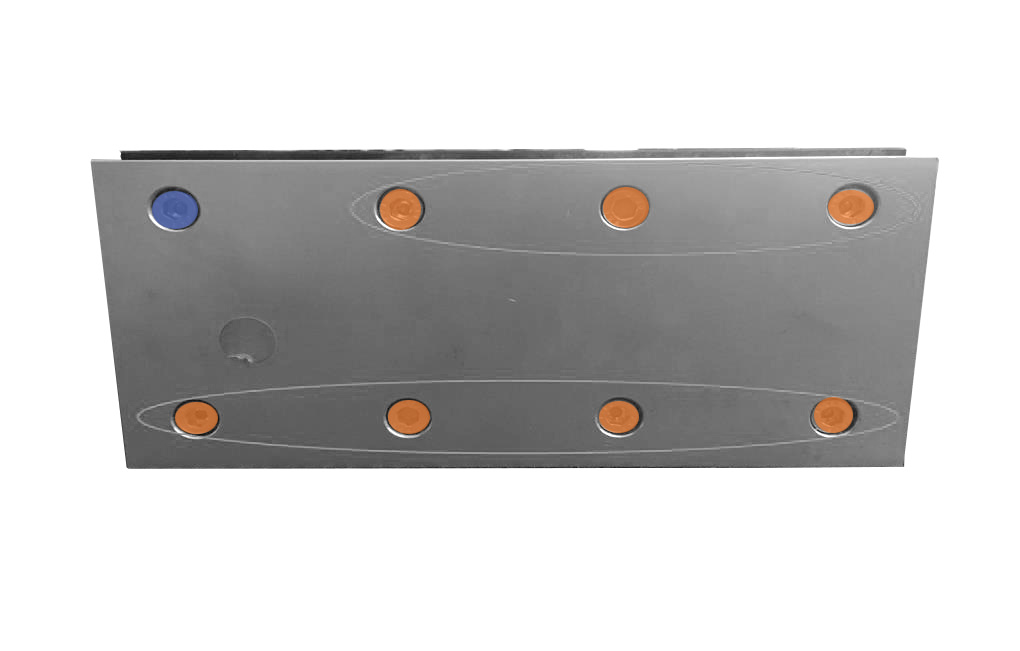

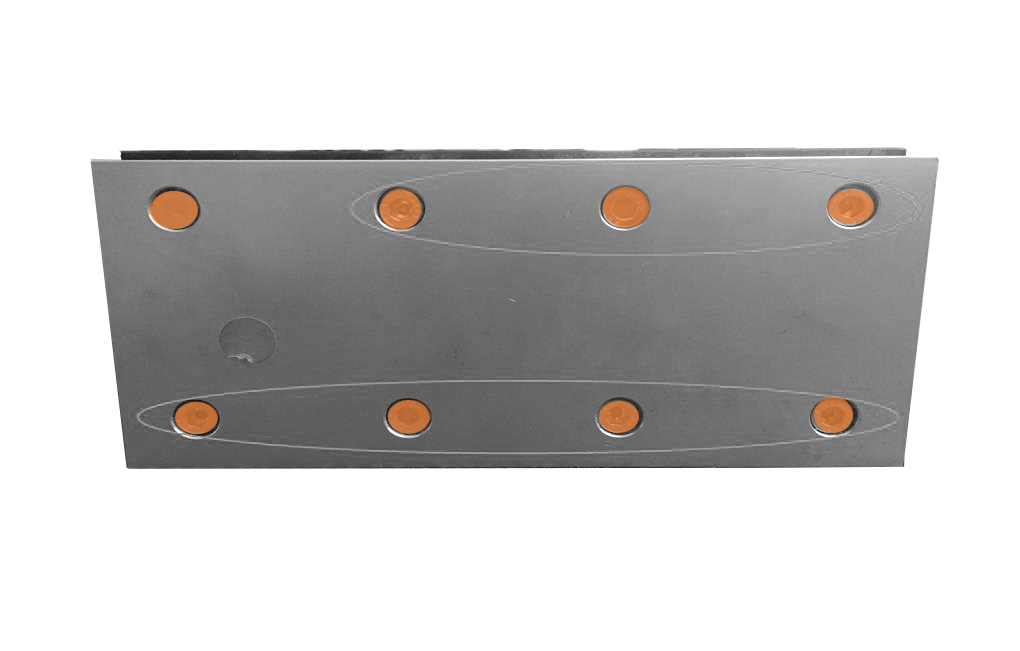

  1. Lockern Sie die vordere linke Schraube an der Unterseite der Z-Achse und entfernen Sie die übrigen Schrauben.

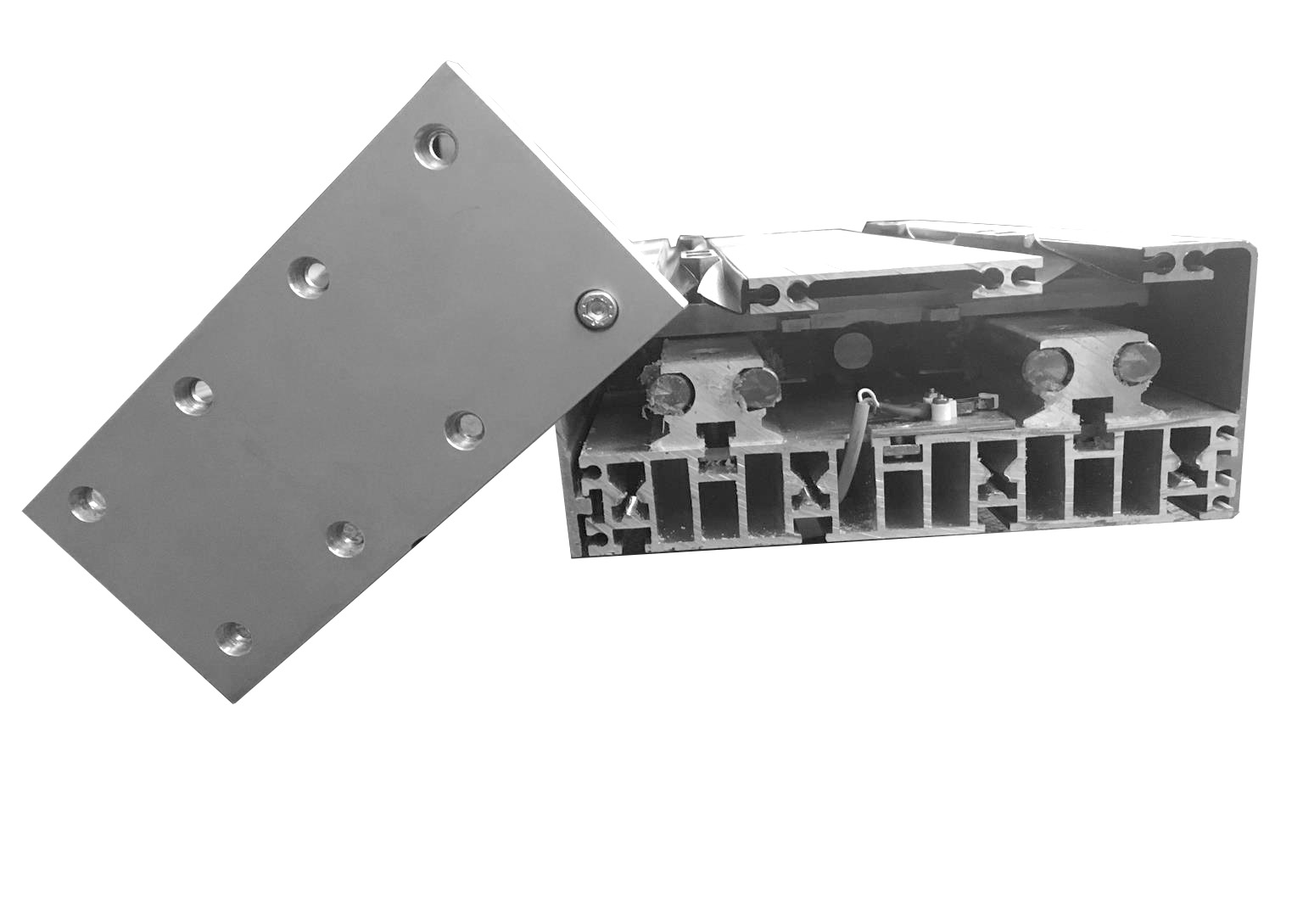

  2. Drehen Sie die Abdeckung zur Seite.

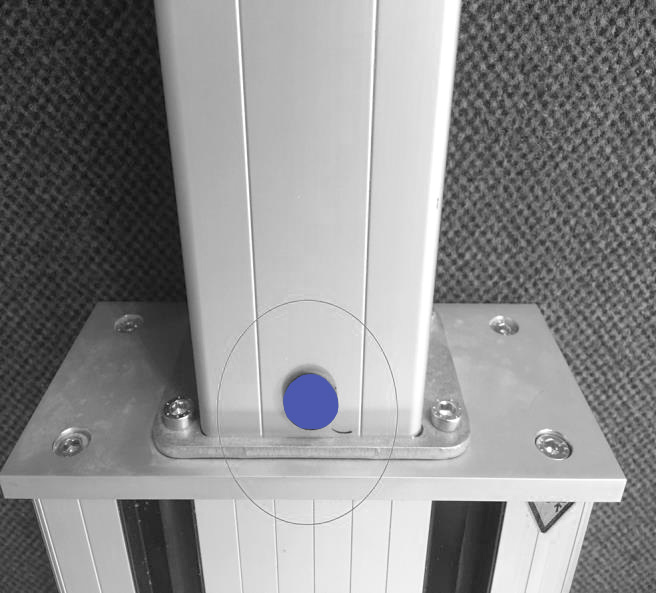

  3. Entfernen Sie die Gummiabdeckung aus der Bohrung am Z-Achsmotor.

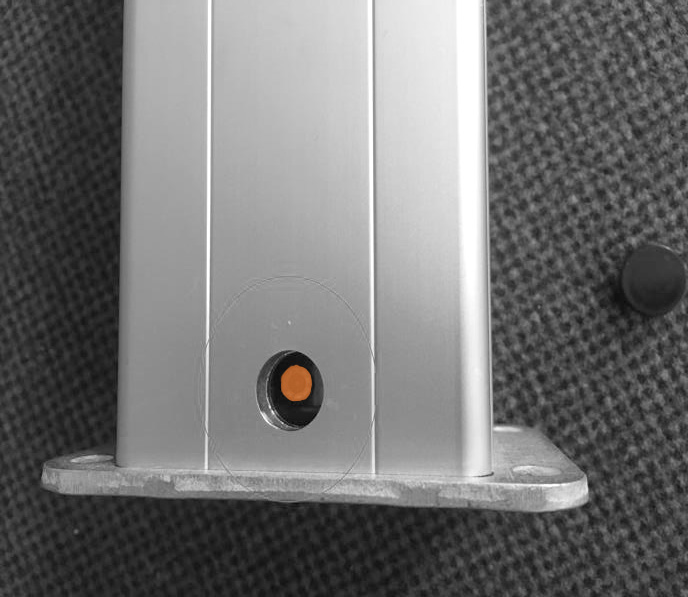

  4. Lockern Sie die Schraube der Klauenkupplung des Z-Achsmotors.

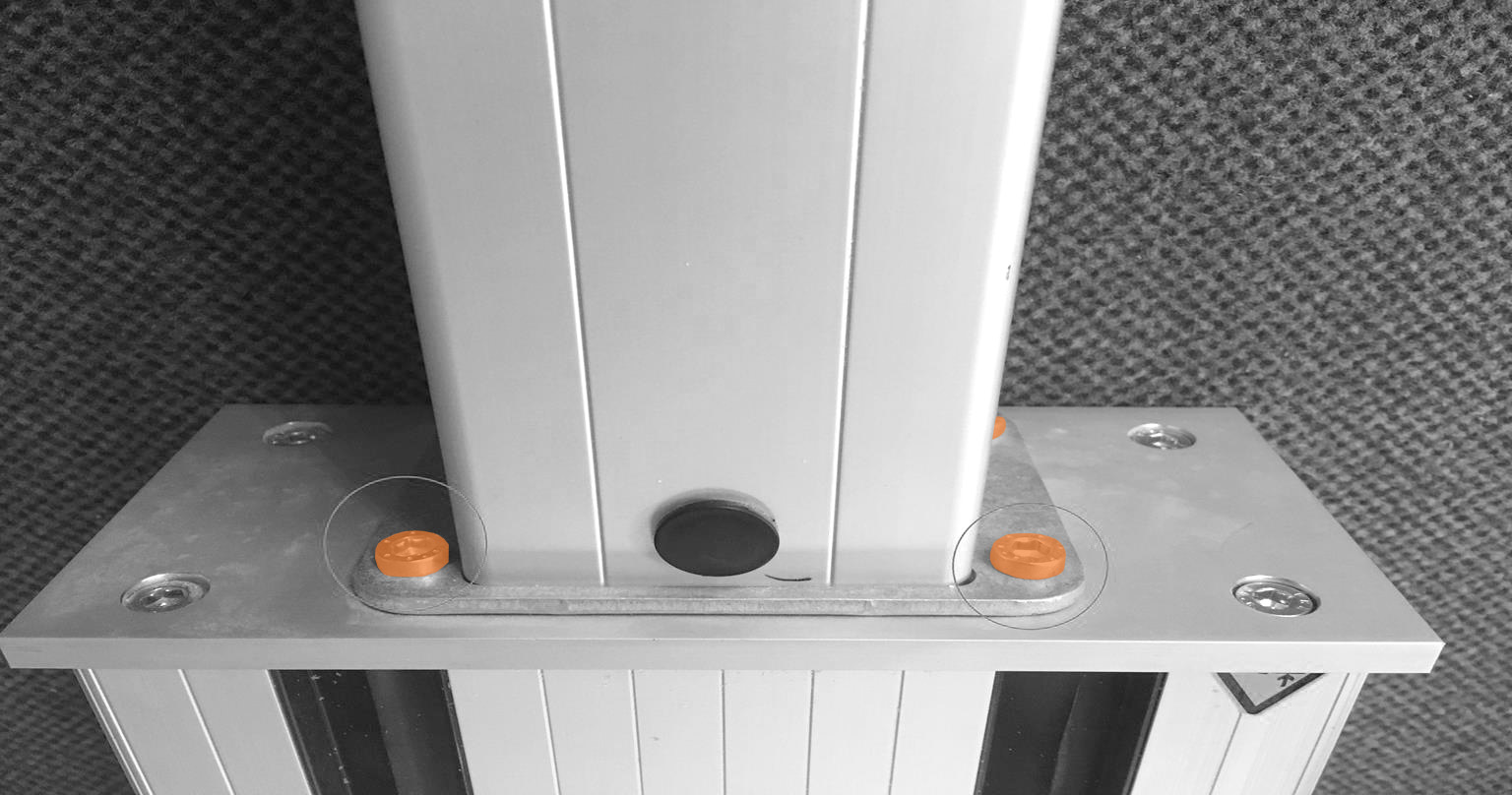

  5. Entfernen Sie die 4 Schrauben, die den Z-Achsmotor befestigen.

    Die 2 hinteren Schrauben sind in der Abbildung verdeckt.

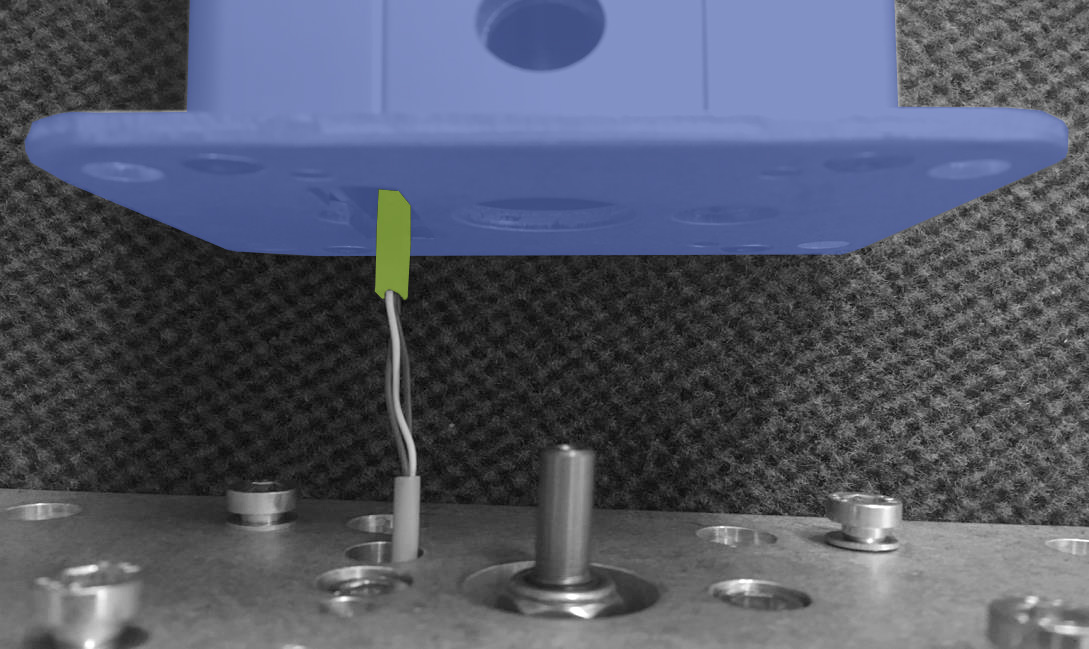

  6. Heben Sie den Z-Achsmotor vorsichtig an und ziehen Sie den Stecker des Endschalterkabels von der Platine im Achsmotor ab.

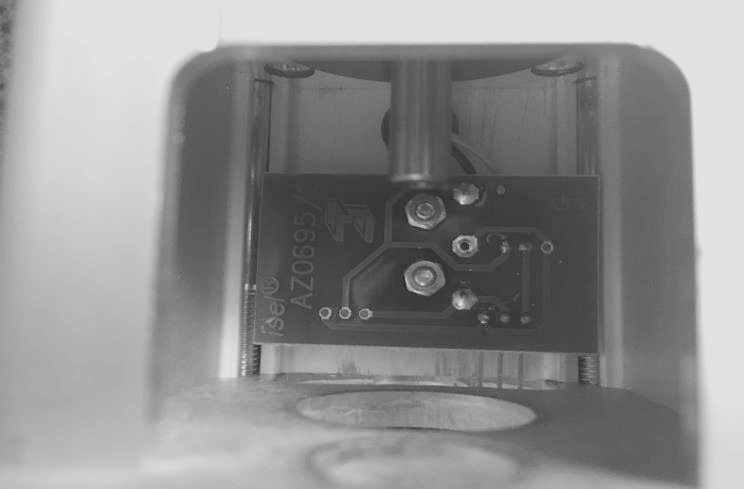

    Zur Veranschaulichung ist die Platine auch im ausgebauten Zustand abgebildet.

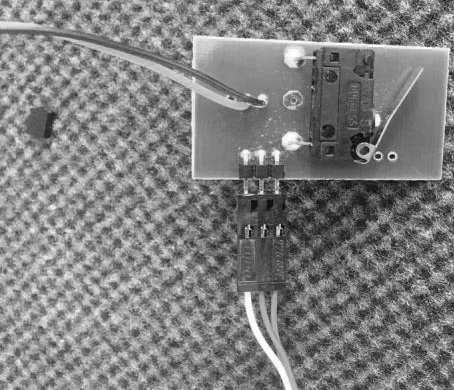

    Zur Veranschaulichung: ausgebaute Platine

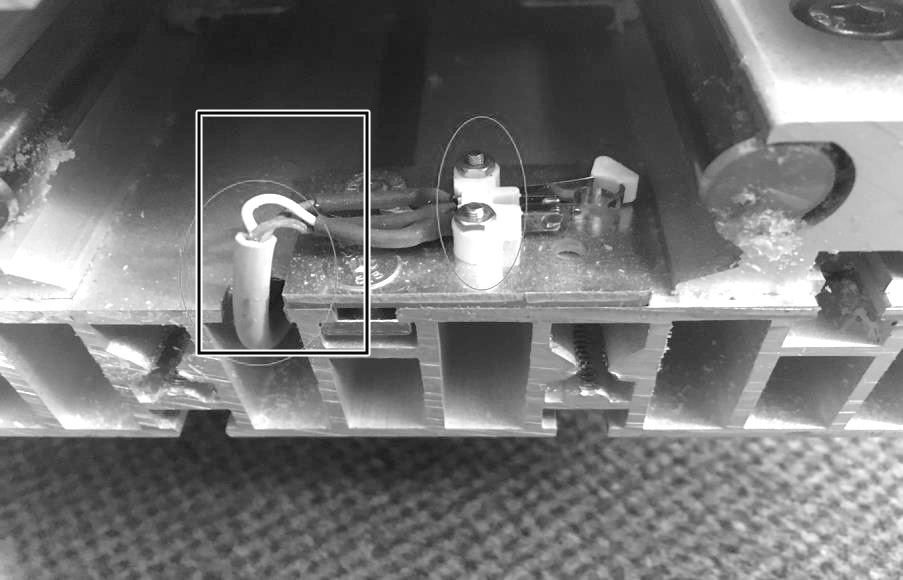

  7. Markieren Sie die Einbauposition der Halterung des Endschalters.

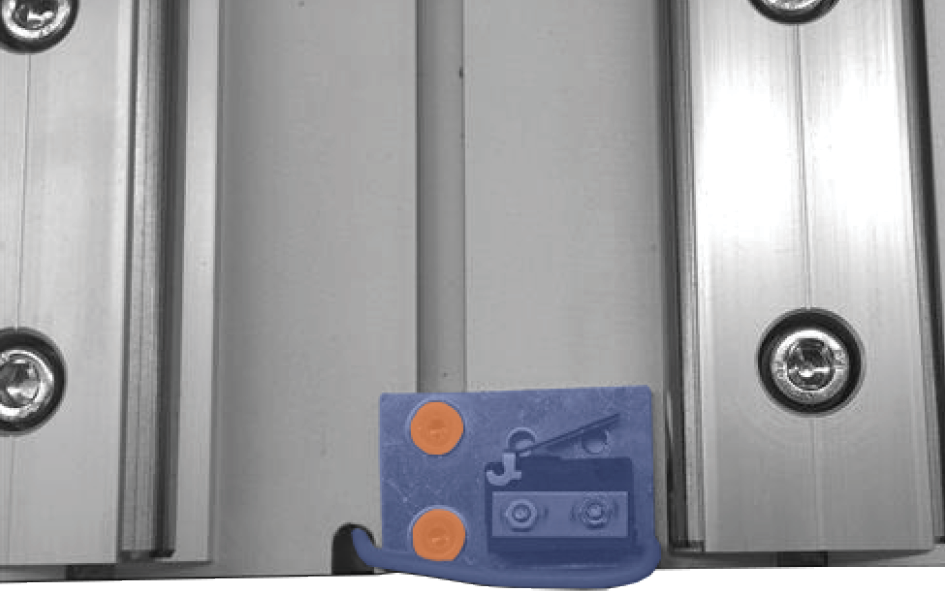

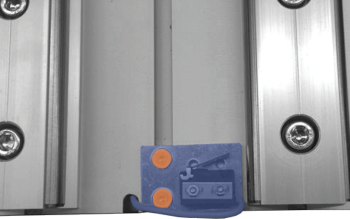

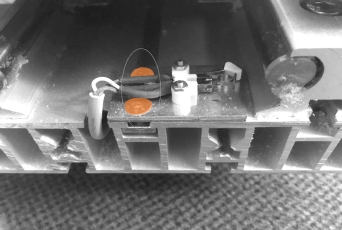

  8. Entfernen Sie die 2 Schrauben der Halterung des Endschalters.

  9. Schneiden Sie das Endschalterkabel am Endschalter ab und entsorgen Sie den Endschalter.





  10. Schrauben Sie den Ersatz-Endschalter an der zuvor markierten Einbauposition fest.



  11. Befestigen Sie den Stecker des neuen Endschalterkabels am alten Endschalterkabel, z. B. mit Isolierband.

    Wichtig: Die Kabel müssen durch die Öffnung oben in der Z-Achse passen und dürfen sich nicht unbeabsichtigt voneinander lösen.

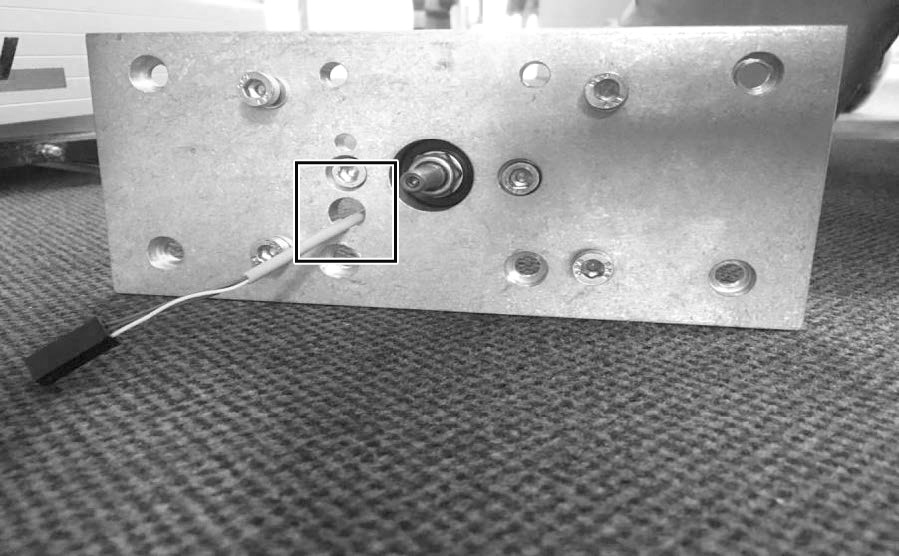

    Öffnung in der Z-Achse

  12. Ziehen Sie das alte Endschalterkabel zusammen mit dem neuen Endschalterkabel nach oben aus der Z-Achse.

  13. Trennen Sie die beiden Endschalterkabel wieder voneinander und entsorgen Sie das alte Endschalterkabel.

  14. Verbinden Sie das neue Endschalterkabel mit dem Anschluss im Z-Achsmotor und achten Sie auf Folgendes:

    • Die braune Ader zeigt zur Rückseite der Z-Achse, wo sich die Öffnung für die Klauenkupplung befindet.

    • Der hintere Pin des Anschlusses in der Z-Achse bleibt frei, die grüne Ader entfällt.

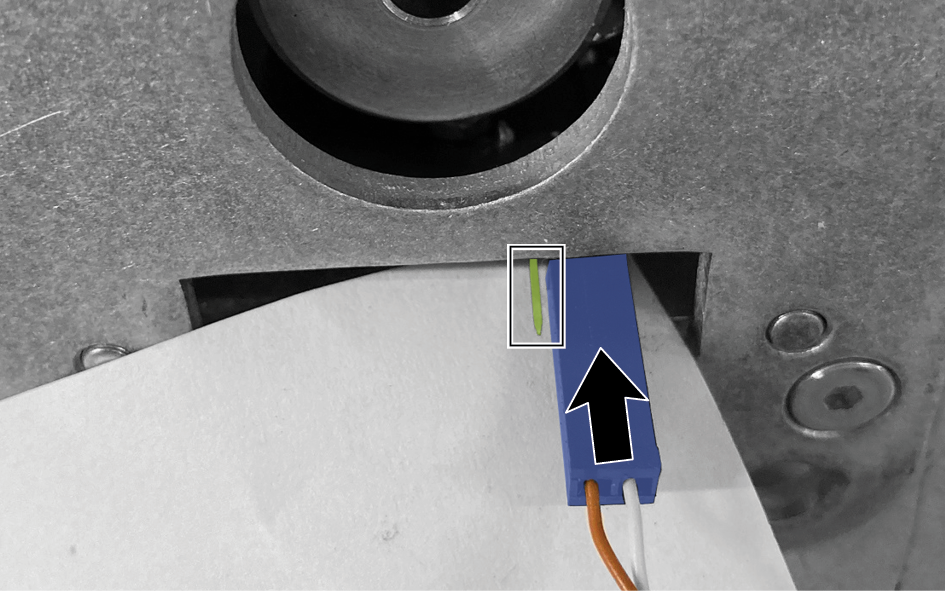

    Neues Endschalterkabel

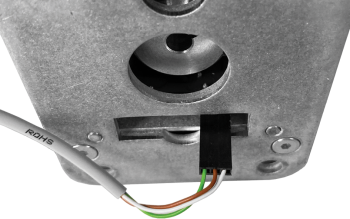

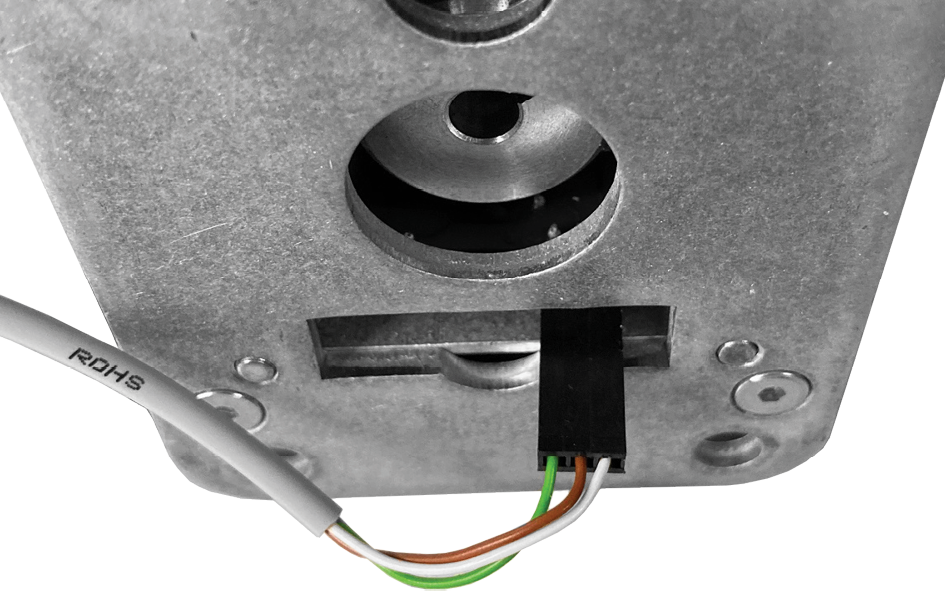

    Altes Endschalterkabel zum Vergleich

  15. Setzen Sie den Z-Achsmotor vorsichtig auf die Z-Achse. Stellen Sie sicher, dass Sie das Kabel nicht einklemmen.

  16. Schrauben Sie den Z-Achsmotor mit den 4 Schrauben fest.

  17. Ziehen Sie die Schraube der Klauenkupplung fest und verschließen Sie die Öffnung mit der Gummiabdeckung.







  18. Verschließen Sie die untere Abdeckung der Z-Achse und schrauben Sie sie fest.



  19. Schalten Sie die Maschine ein.

  20. Prüfen Sie die LEDs an der Steuerung:

    • Die LED der Z-Achse darf nur leuchten, wenn der Endschalter betätigt wird.

    • Falls die LED nicht korrekt leuchtet, ist das Endschalterkabel falsch angeschlossen oder beschädigt.
