Praxis-Tipp – Werkzeuge für Gewinde (Cenon)
-
Wechseln Sie im CAM-Panel zum Bereich Magazin.
-

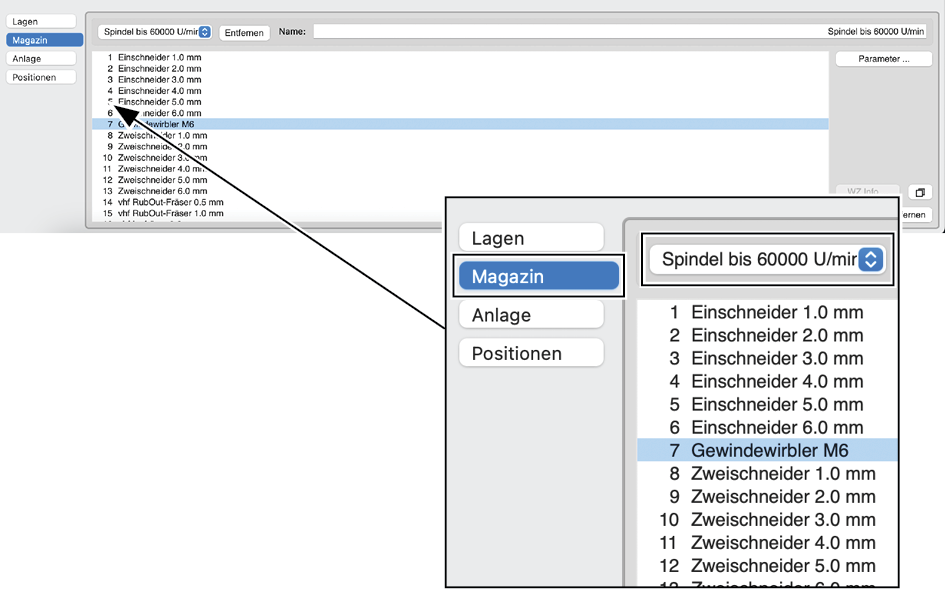

Wählen Sie das Magazin aus, in dem Sie das neue Werkzeug anlegen möchten.

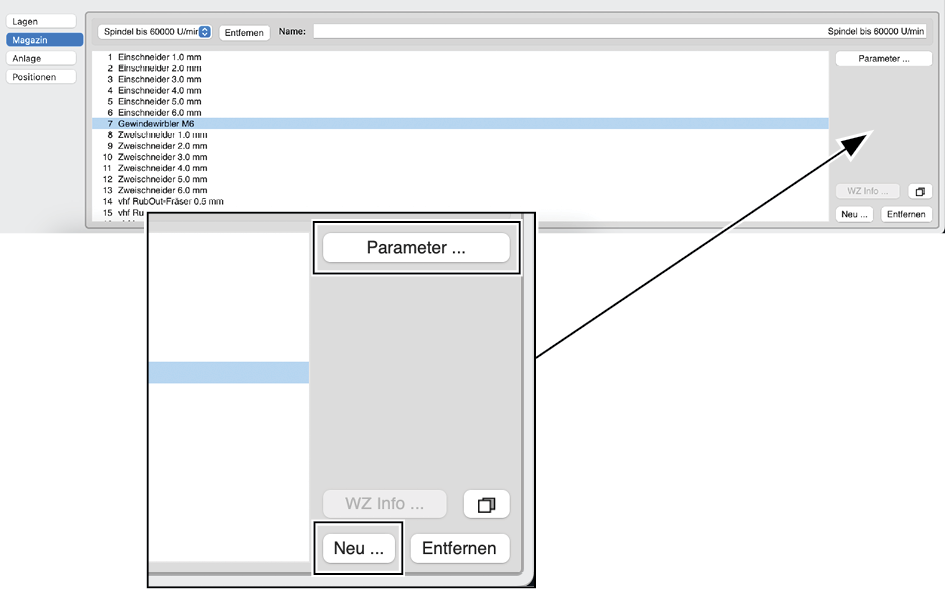

- Um ein neues Werkzeug anzulegen, wählen Sie Neu....
-
Um die Parameter eines vorhandenen Werkzeugs anzuzeigen, wählen Sie es im Magazin aus und wählen Sie Parameter....
Alternativ wählen Sie das entsprechende Werkzeug mit einem Doppelklick aus.
-
Legen Sie das Werkzeug als Bohrgewindefräser (BGF) an.
Cenon behandelt alle Gewindewerkzeuge als Bohrgewindefräser.
-

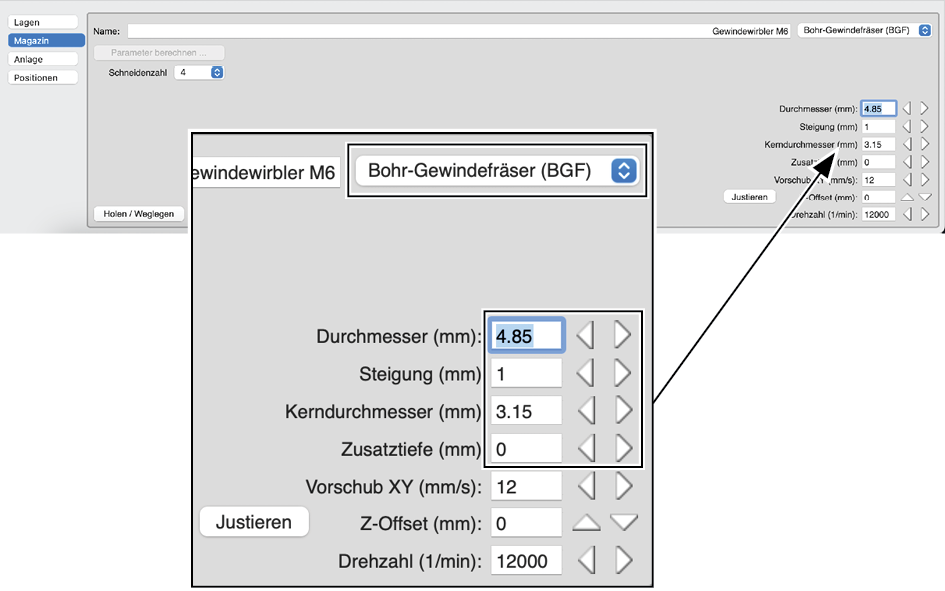

Geben Sie die weiteren Werkzeugdetails ein:
Informationen zu den Werkzeugdetails
Gewindewerkzeug
Eingabe CAM-Panel
Eingabe Inspektor
Information
Durchmesser (D1)
Steigung (DIN 13)
Kerndurchmesser (nur Außengewinde)
Zusatztiefe (L4)
Nenndurchmesser
Kernlochbohrung (DIN 13)
GW-M01-0073-3-032-40
0,73
0,25
0,34
–
1
0,75
GW-M02-0155-3-064-40
1,55
0,40
0,96
–
2
1,60
GW-M02.5-0200-3-080-40
2,00
0,45
1,35
–
2,5
2,05
GW-M03-0244-4-096-40
2,44
0,50
1,70
–
3
2,50
GW-M04-0320-4-128-40
3,20
0,70
2,25
–
4
3,30
GW-M05-0400-6-160-60
4,00
0,80
2,80
–
5
4,20
GW-M06-0485-6-192-60
4,85
1,00
3,15
–
6
5,00
GW-M08-0650-8-256-75
6,50
1,25
4,60
–
8
6,80
GW-M10-0790-8-320-75
7,90
1,50
5,60
–
10
8,50
BGF-M02
1,55
0,40
0,85
1,30
2
1,60
BGF-M02.5-M03
2,00
0,45/0,50
1,35
0,70
2,5/3
2,05/2,50
BGF-M04-M05
3,15
0,70/0,80
2,15
1,30
4/5
3,30/4,20
BGF-M06
4,80
1,00
3,35
1,30
6
5,00
BGF-M08-M10
5,90
1,25/1,50
4,10
2,30
8/10
6,80/8,50
BGF-M12-M16
5,90
1,75/2,00
3,65
2,30
12/16
10,20/14,00
BGF-MKV
5,90
1,50
4,00
2,30
12
16
20
25
32
40
50
63
10,6
14,6
18,6
23,6
30,6
38,6
48,6
61,6
Beachten Sie beim Vorbereiten der Lagen Ihrer Zeichnung, dass Innengewinde am besten innenkorigiert bearbeitet werden und Außengewinde außenkorrigiert.
-
Durchmesser des Werkzeugs (D1 – Schneidendurchmesser)
-
Steigung des Gewindes
-
Kerndurchmesser (nur für Außengewinde)
-
Zusatztiefe des Werkzeugs (L4 – Bohrspitze)
-
-

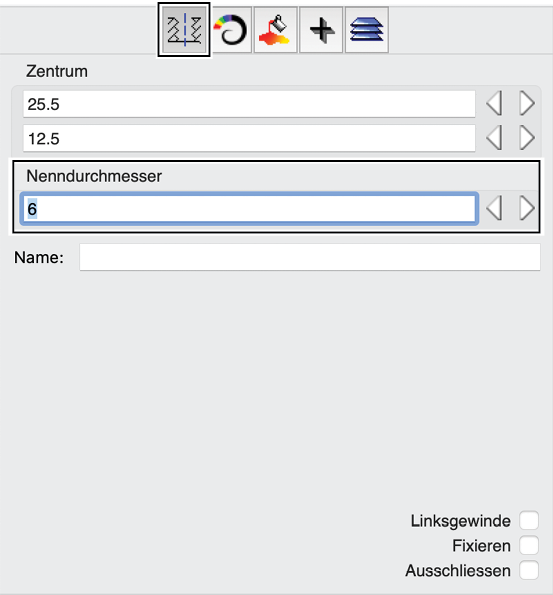

Geben Sie im Inspektor den Nenndurchmesser des Gewindes ein.
