Spannzange öffnen und schließen

  1. Verfahren Sie das Portal in eine Position, in der Sie das Werkzeug mit der Hand aus der Spindel entnehmen können.
  2. Schließen Sie das Sperrventil der Spannzange in der Druckluftzuleitung oberhalb der Spindel. Drehen Sie das Ventil dazu quer zur Leitungsrichtung (horizontal).

    3.

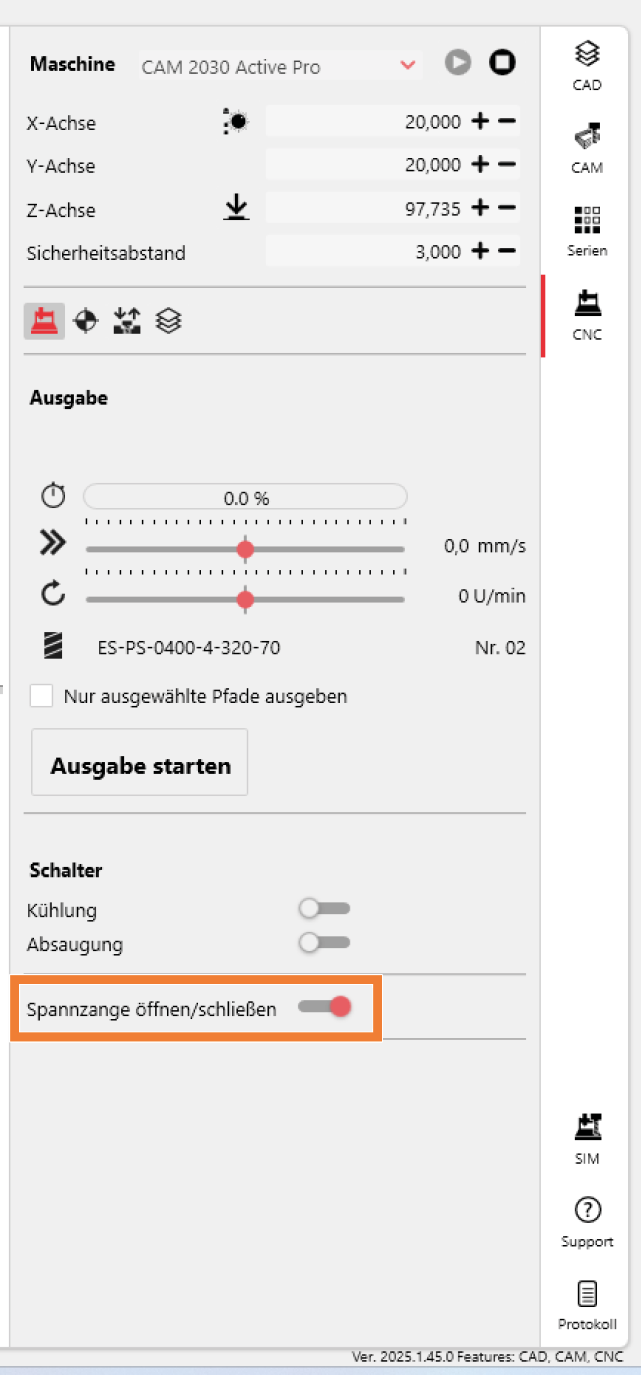

  3. Wechseln Sie zu den Maschineneinstellungen und aktivieren Sie Spannzange öffnen.



  4. Halten Sie das Werkzeug mit einer Hand fest, damit es im nächsten Schritt nicht auf den Maschinentisch fällt und beschädigt wird.

  5. VORSICHT!Öffnen Sie das Sperrventil der Spannzange. Drehen Sie das Ventil dazu in Leitungsrichtung (vertikal).



  6. VORSICHT!Entnehmen Sie das Werkzeug aus der Spindel und legen Sie es an der zugehörigen Position im Werkzeugmagazin ab.

    ACHTUNG! Stellen Sie sicher, dass das Sperrventil der Spannzange nach dem Entnehmen des Werkzeugs offen bleibt, schließen Sie das Ventil nicht. Andernfalls kann es während der Bearbeitung zu Schäden an der Spindel und am Werkzeugmagazin kommen.

  7. Schließen Sie die Spannzange in der Fertigungssoftware.
