Importformate

PDF

Portable Document Format oder PDF (deutsch: Portables Dokumentenformat) ist ein plattformunabhängiges Standardformat für den Dokumentenaustausch.

Empfohlene Exporteinstellungen:

  • Wählen Sie die Größe in Millimeter.

  • Wählen Sie die Skalierung 1:1.

  • Wählen Sie die Standardlinienbreite Haarlinie.

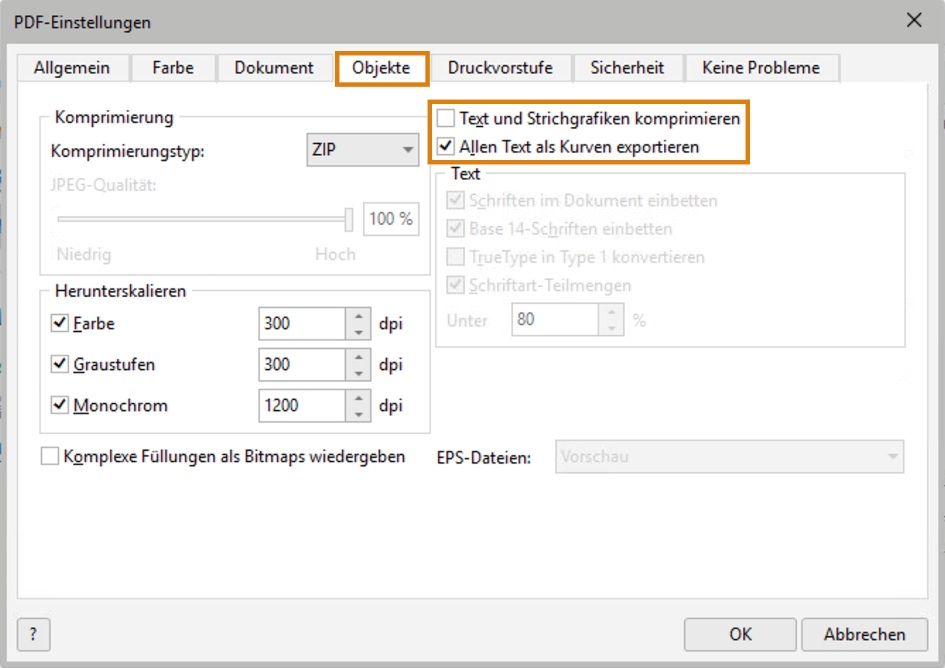

  • Wählen Sie den Reiter Objekte.

    • Deaktivieren Sie Text und Strichgrafiken komprimieren.

    • Aktivieren Sie Allen Text als Kurven exportieren.

      Beispiel: Corel Draw

Beachten Sie beim Import:

  • Ebenen und Unterebenen werden importiert.

  • Ebenenbezeichnungen werden nicht importiert. Die verschiedenen Ebenen und Unterebenen erhalten den Namen Neue Ebene und werden nummeriert.

  • Objektfarben werden importiert.

  • Kurven werden importiert.

  • Flächen werden importiert.

Autodesk File (.dwg, .dxf)

DWG und DXF sind Vektorformate, in denen Elemente wie Linien, Pfeile, Bögen, Kreise, Kurven, Polygone und Text enthalten sind.

Empfohlene Exporteinstellungen:

  • Wählen Sie die Option Standard

  • Alternative: Wählen Sie 2007 Polylinien, 2007 Ursprünglich, 2007 Volumenkörper, R12 Linien und Bögen oder R12 Ursprünglich.

Beachten Sie beim Import:

  • Ebenen und Ebenenbezeichnungen werden importiert.

  • Unterebenen werden importiert und mit $ gekennzeichnet: <Name der Ebene>$<Name der Unterebene>.

  • Objektfarben werden nicht importiert.

  • Kurven werden importiert.

  • Flächen werden nicht importiert.

ICUT

ICUT ist ein Dateiformat für Fräs- und Schneidkonturen, die mittels einer RIP-Software erstellt werden, und wird oft für Aufträge mit Passermarkenerkennung verwendet.

Empfohlene Exporteinstellungen:

Anforderungen an die Passermarken:

  • Kreisfläche D=6 mm

  • Schwarz auf weißem Grund oder weiß auf schwarzem Grund

Cenon

Das Dateiformat .cenon stammt aus der gleichnamigen Fertigungssoftware und beinhaltet Grafiken, Frässtrategien und Werkzeugdaten.

Empfohlene Exporteinstellungen:

  • Exportieren Sie aus einer der folgenden Cenon-Versionen:

    • Version 4.0.6

    • Version 4.1.3

    • Version 5.0.5b1

Beachten Sie beim Import:

  • Öffnen Sie die .cenon-Datei und wählen Sie die darin enthaltene -document-Datei für den Import.

  • Dateien mit gleichem Namen werden zusammengeführt. Im CAM-Bereich werden die Einstellungen der zuerst importierten Cenon-Datei übernommen

  • Textfelder werden importiert. Die Schriftart wird durch die eingestellte Standard-Schriftart ersetzt.

  • Die Funktionen Ausspitzen und PCB Leiterplatten wird nicht unterstützt.

  • Durch Nutzen erzeugte Fräspfade werden nicht importiert.

  • Alles Weitere wird importiert.

NC File (.nc, .cnc)

NC Files (Numerical Control) enthalten numerische Befehle um CNC-Maschinen zu steuern. Sie enthalten Koordinaten, Bahnen, Geschwindigkeiten, Werkzeugwechsel.

Empfohlene Exporteinstellungen:

Beachten Sie beim Import:

  • Import über Postprozessor

  • Einlesen der Datei zum Aufbau in vhfcam-Ebenen

  • Zuweisung Werkzeuge und vorbereiten cnc

SVG

SVG (Scalable Vector Graphics) ist ein gängiges Dateiformat zur Darstellung von zweidimensionalen Grafiken und Illustrationen. Als Vektorformat lassen sich SVG-Dateien in verschiedene Größen skalieren, ohne dass die Auflösung davon beeinträchtigt wird.

Empfohlene Exporteinstellungen:

  • Corel Draw

  • Adobe Illustrator

    • Stil: Interne CSS

    • Schrift: In Konturen umwandeln

    • Bilder: Beibehalten

    • Objekt-IDs: minimal

    • Dezimalstellen: 3

Beachten Sie beim Import:

  • Ebenen und Ebenenbezeichnungen werden importiert.

  • Objektfarben werden importiert.

  • Bei Ebenen mit mehreren Farben wird die Farbe des ersten Objekts der Ebene verwendet.

  • Kurven werden importiert.

  • Flächen werden importiert.
