Automatische Z-Justage

Die automatische Z-Justage dient dazu, den virtuellen Nullpunkt der Z-Koordinate zu ermitteln.

HINWEIS

Maschinenschäden durch falsches Werkzeug für die automatische Z-Justage

Wenn Sie Werkzeuge mit reduzierter elektrischer Leitfähigkeit für die automatische Z-Justage verwenden, erkennt die Maschine die Höhe nicht und fährt ungebremst weiter in Richtung Z.

  • Vermessen Sie die Werkstückhöhe nicht mit diamantbeschichteten oder diamantbestückten Werkzeugen.
  • Vermessen Sie die Werkstückhöhe nur mit einem elektrisch leitfähigen Werkzeug.
  • Vermessen Sie die Werkstückhöhe ausschließlich mit Fräsern.
HINWEIS

Beschädigung von Justiereinichtung, Werkzeug, Spindel und Werkstück

Falls das Werkzeug den Messpunkt verfehlt, fährt die Achse weiter und wird mit der Justiereinrichtung kollidieren.

  • Platzieren Sie den Messkörper genau unter der Werkzeugspitze.
  • Verwenden Sie Werkzeuge aus leitfähigem Metall.

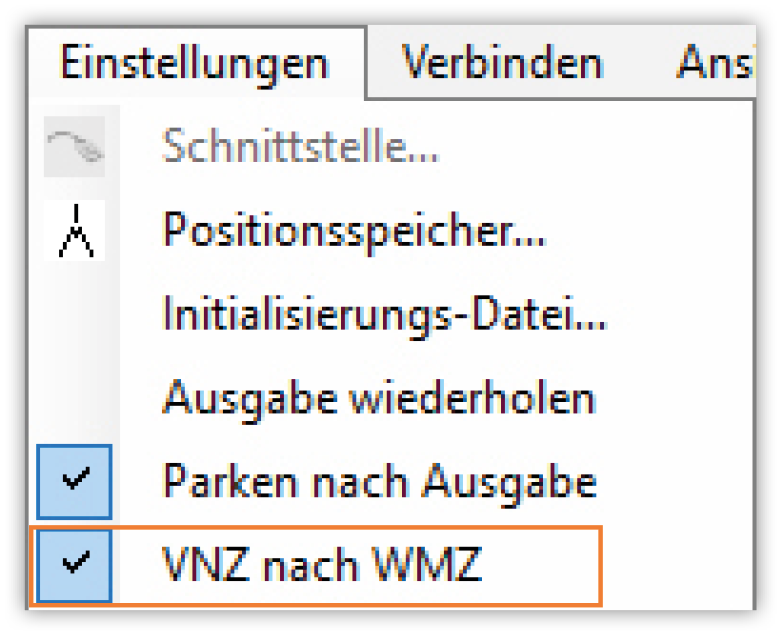

  1. Um den virtuellen Nullpunkt der Z-Achse nach der Messung automatisch zu übernehmen, wählen Sie die Einstellung VNZ nach WMZ.



  2. Verfahren Sie mit der X-Achse und der Y-Achse einige Zentimeter in Richtung Werkstückzentrum, um die Messplatte vollständig auf der Werkstückoberfläche aufzulegen.

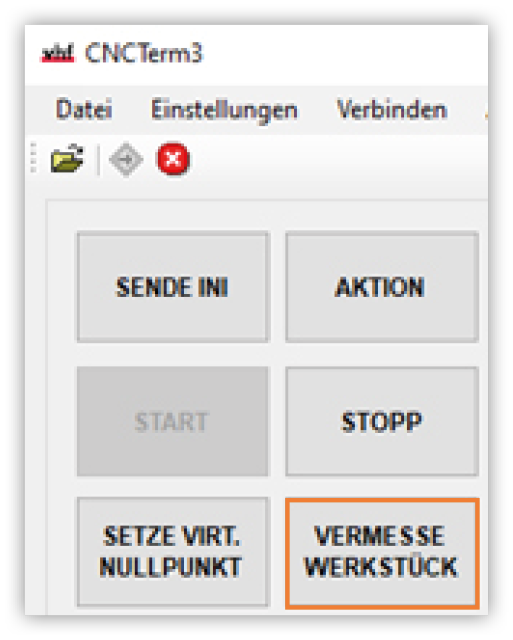

  3. Wählen Sie VERMESSE WERKSTÜCK.



  4. Platzieren Sie die Messplatte zwischen der Werkstückoberfläche und der Werkzeugspitze. Stellen Sie sicher, dass die Metallfläche der Messplatte direkt unter der Werkzeugspitze sitzt.

    5. VORSICHT!Greifen Sie nicht in den Verfahrbereich der Spindel.

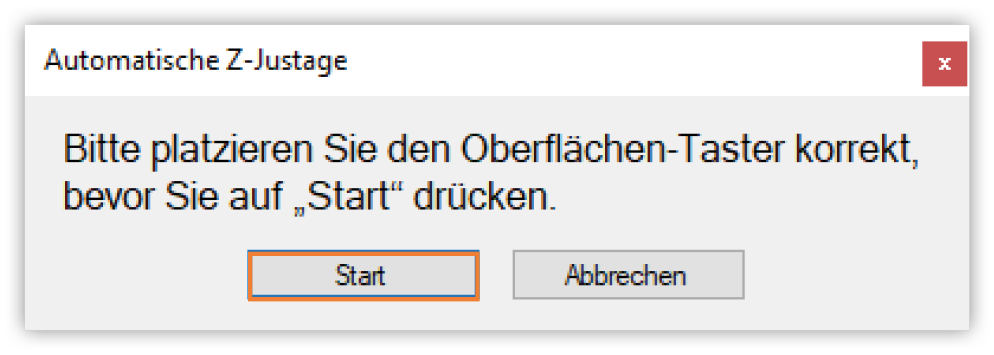

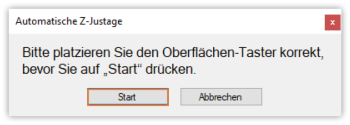

  5. Wählen Sie Start, um den Einmessvorgang zu starten.



  6. Entfernen Sie die Messplatte.

  7. Falls Sie die Einstellung VNZ nach WMZ nicht aktiviert haben, müssen Sie den ermittelten Messwert manuell übertragen:

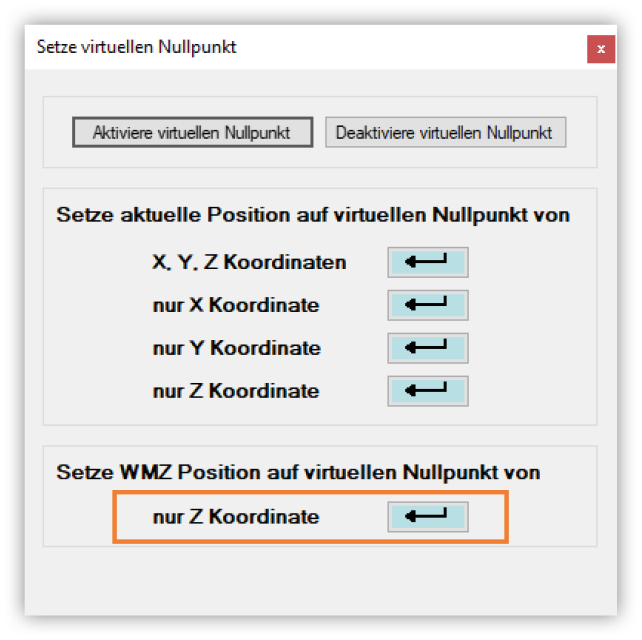

    1. Wählen Sie SETZE VIRT. NULLPUNKT.

    2. Wählen Sie die Eingabe-Schaltfläche bei nur Z Koordinate, um den virtuellen Nullpunkt VNZ zu setzen. Der Wert der Achsposition wird als 0 mm dargestellt.
