Virtuelle Nullpunkte setzen

Der in der CAM-Software festgelegte Startpunkt entspricht dem virtuellen Nullpunkt in CNC Term 3. Nachdem Sie den gewünschten Startpunkt angefahren haben, müssen Sie die angefahrene Position in CNC Term 3 als virtuellen Nullpunkt hinterlegen.

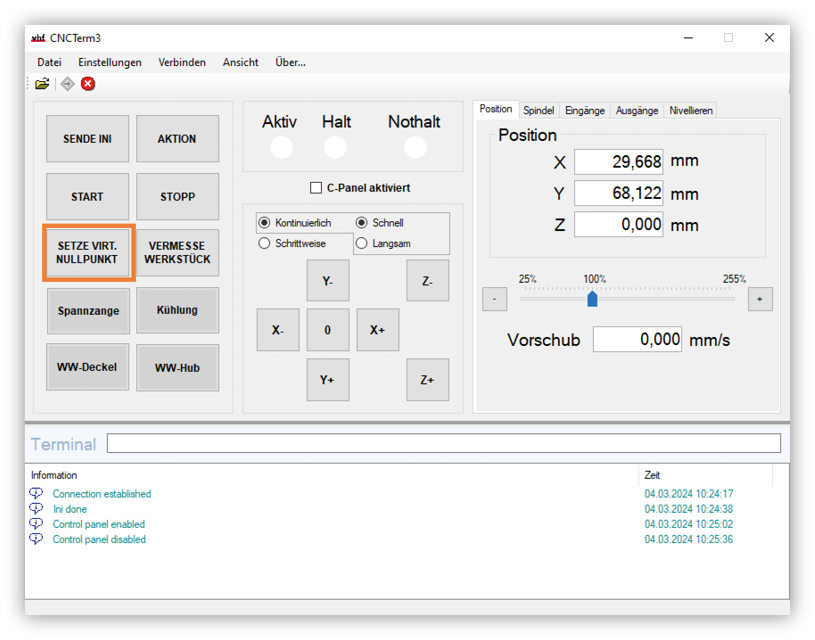

• Wählen Sie SETZE VIRT. NULLPUNKT.

Es gibt unterschiedliche Möglichkeiten, den virtuellen Nullpunkt zu definieren.

Virtuellen Nullpunkt aktivieren

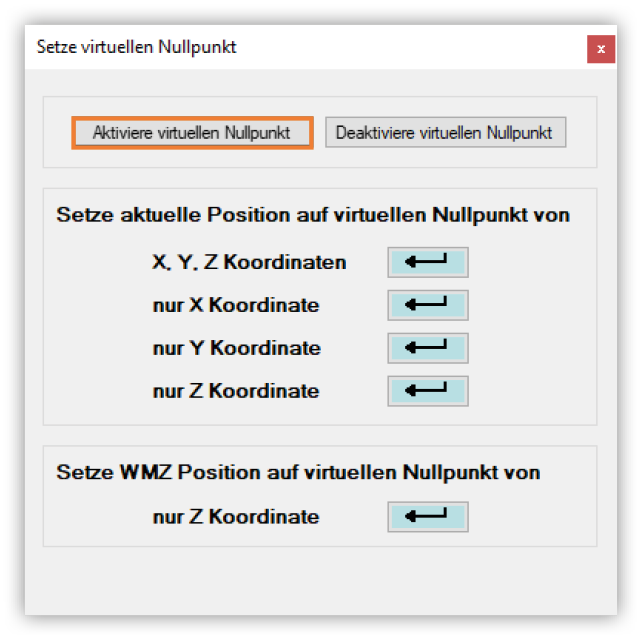

• Um einen vorhandenen virtuellen Nullpunkt zu aktivieren, wählen Sie Aktiviere virtuellen Nullpunkt. Im Positionsfenster werden die Achspositionen ausgehend vom virtuellen Nullpunkt angezeigt.

Virtuellen Nullpunkt deaktivieren

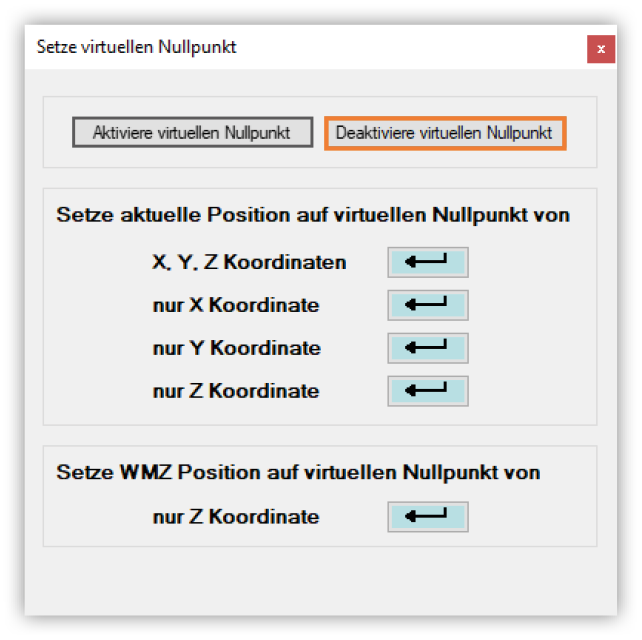

• Um den vorhandenen virtuellen Nullpunkt zu deaktivieren, wählen Sie Deaktiviere virtuellen Nullpunkt. Im Positionsfenster werden die Achspositionen ausgehend vom absoluten Maschinennullpunkts angezeigt.

Virtueller Nullpunkt X, Y und Z

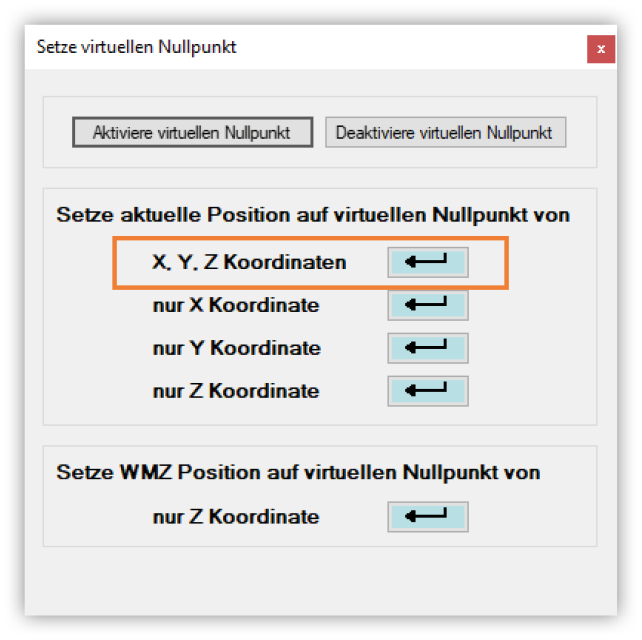

• Um die im Positionsfenster angezeigten Koordinaten als virtuellen Nullpunkt zu übernehmen, wählen Sie die Eingabe-Schaltfläche bei X, Y, Z Koordinaten. Im Positionsfenster werden alle Werte der Achspositionen als 0 mm dargestellt.

Virtueller Nullpunkt X und Y

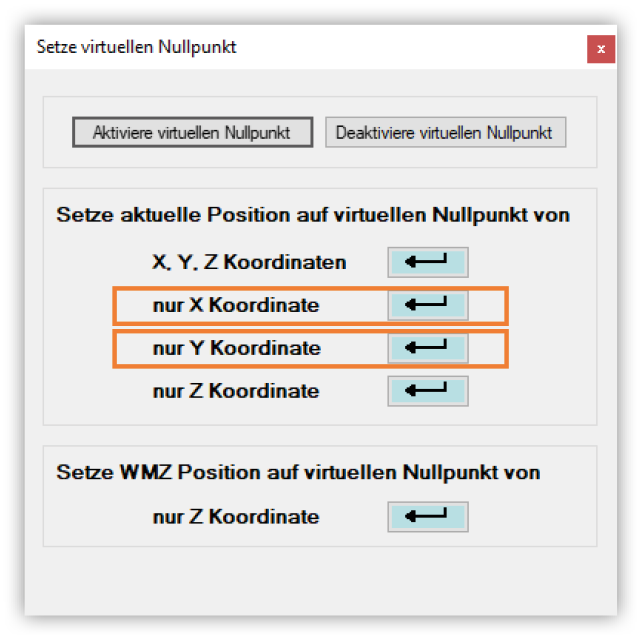

• Um die Position der X-Achse für den virtuellen Nullpunkt zu übernehmen, wählen Sie die Eingabe-Schaltfläche bei nur X Koordinate. Der Wert der Achsposition wird als 0 mm dargestellt.

• Um die Position der Y-Achse für den virtuellen Nullpunkt zu übernehmen, wählen Sie die Eingabe-Schaltfläche bei nur Y Koordinate. Der Wert der Achsposition wird als 0 mm dargestellt.

Virtueller Nullpunkt Z

Ohne Automatische Z-Justage

1. Verfahren Sie die Z-Achse mit eingespanntem Werkzeug langsam zur Werkstückoberfläche, bis das Werkzeug die Werkstückoberfläche berührt.

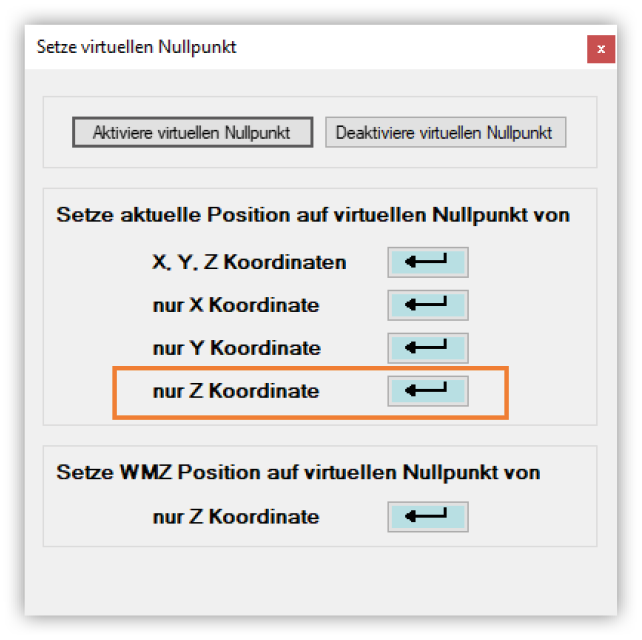

2. Wählen Sie die Eingabe-Schaltfläche bei nur Z Koordinate, um den virtuellen Nullpunkt VNZ zu setzen. Der Wert der Achsposition wird als 0 mm dargestellt.





3. Verfahren Sie die Z-Achse nach oben.

Mit automatischer Z-Justage

Der mit der Z-Justage ermittelte Wert wird als virtueller Nullpunkt hinterlegt.
