Aufstellplan CAM 2030 X

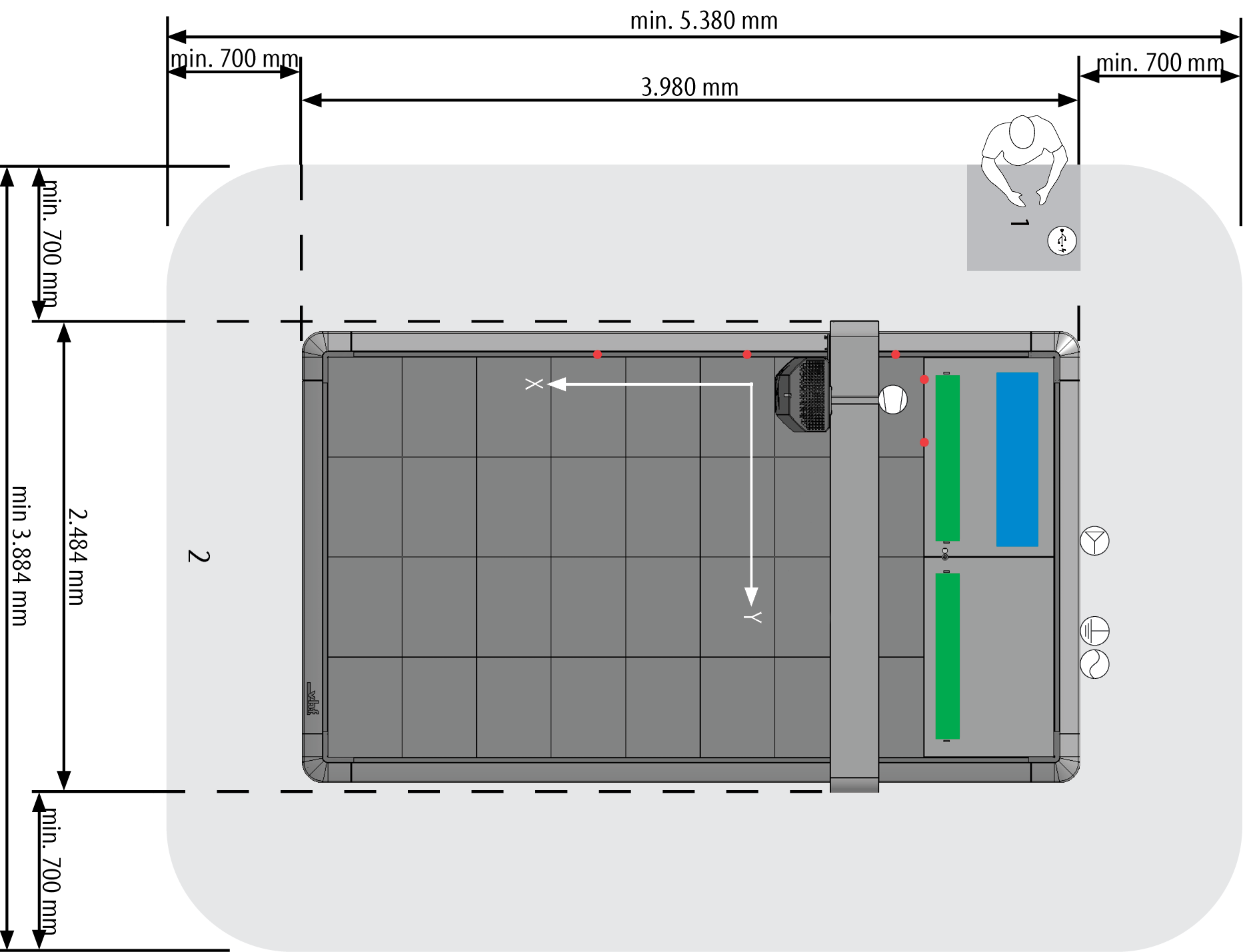

Erforderlicher Sicherheitsabstand bei freiem Zugang zur Maschine (ohne Wände). Abbildung nicht maßstabsgetreu.

Technische Daten

Maschinenhöhe: 1.500 mm

Erdungskabel: Länge: 4 m / Querschnitt: 10 mm²

Stromversorgung: 400 V / 50 Hz / 32 A / Kabellänge: 4 m / Stecker: 32 A-CEE

Druckluftversorgung: 6 – 8 bar

Staubabsaugung: Schlauchlänge: 10 m / Schlauchdurchmesser: 50 mm

Stromversorgung: USB

Werkstückanschläge

Werkzeugmagazin

Serviceklappe

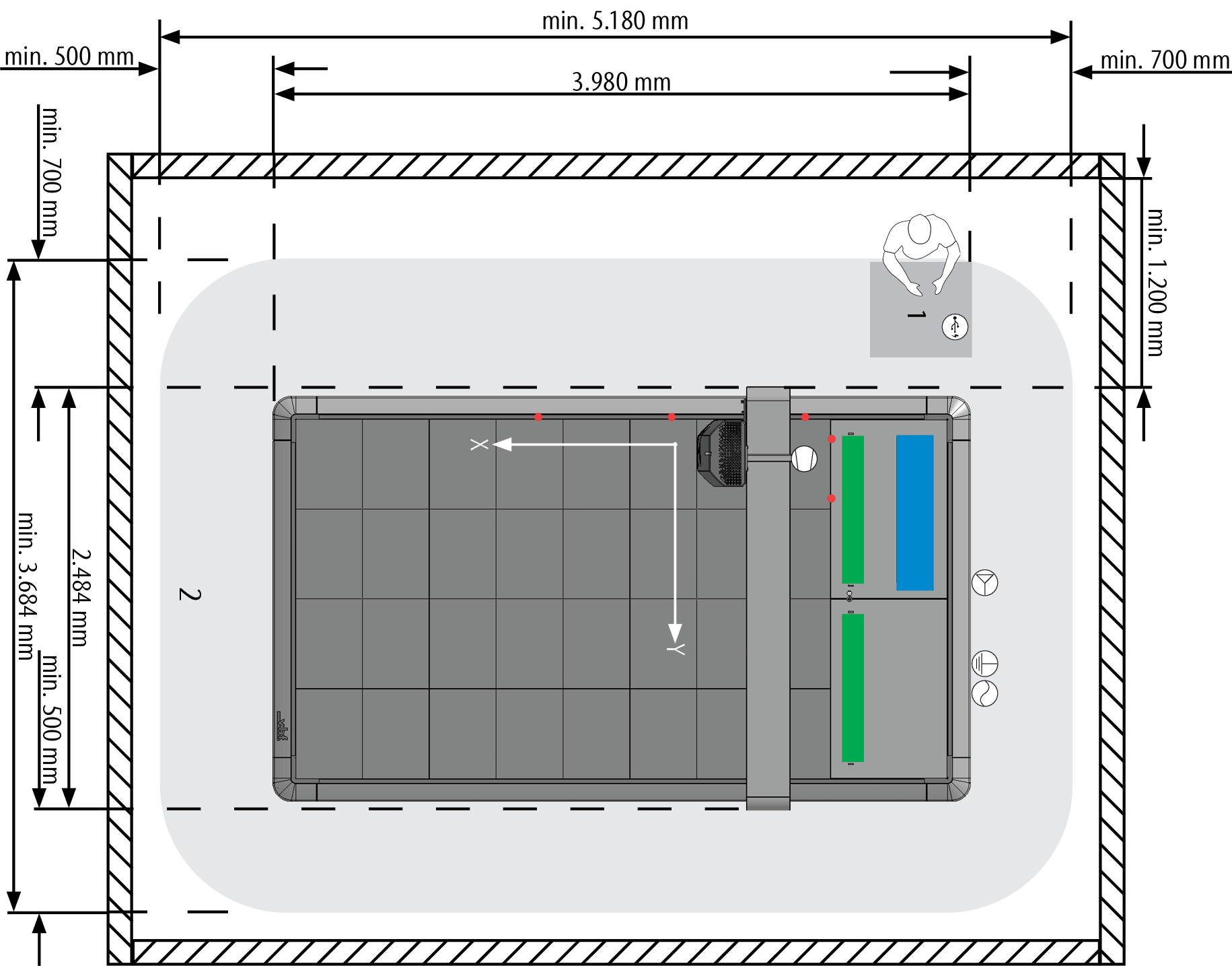

Erforderlicher Sicherheitsabstand bei eingeschränktem Zugang zur Maschine (mit Wänden). Wird die Maschine neben einer oder mehreren Wänden aufgestellt, verringert sich der Sicherheitsabstand entsprechend der Abbildung. Abbildung nicht maßstabsgetreu.

Technische Daten

Maschinenhöhe: 1.500 mm

Erdungskabel

Erdungskabel: Länge: 4 m / Querschnitt: 10 mm²

Stromversorgung

Stromversorgung: 400 V / 50 Hz / 32 A / Kabellänge: 4 m / Stecker: 32 A-CEE

Staubabsaugung

Druckluftversorgung: 6 – 8 bar

Staubabsaugung: Schlauchlänge: 10 m / Schlauchdurchmesser: 50 mm

Stromversorgung: USB

Detaillierte Informationen zu den Anschlüssen entnehmen Sie dem Merkblatt Technische Details.

Werkstückanschläge

Werkzeugmagazin

Serviceklappe

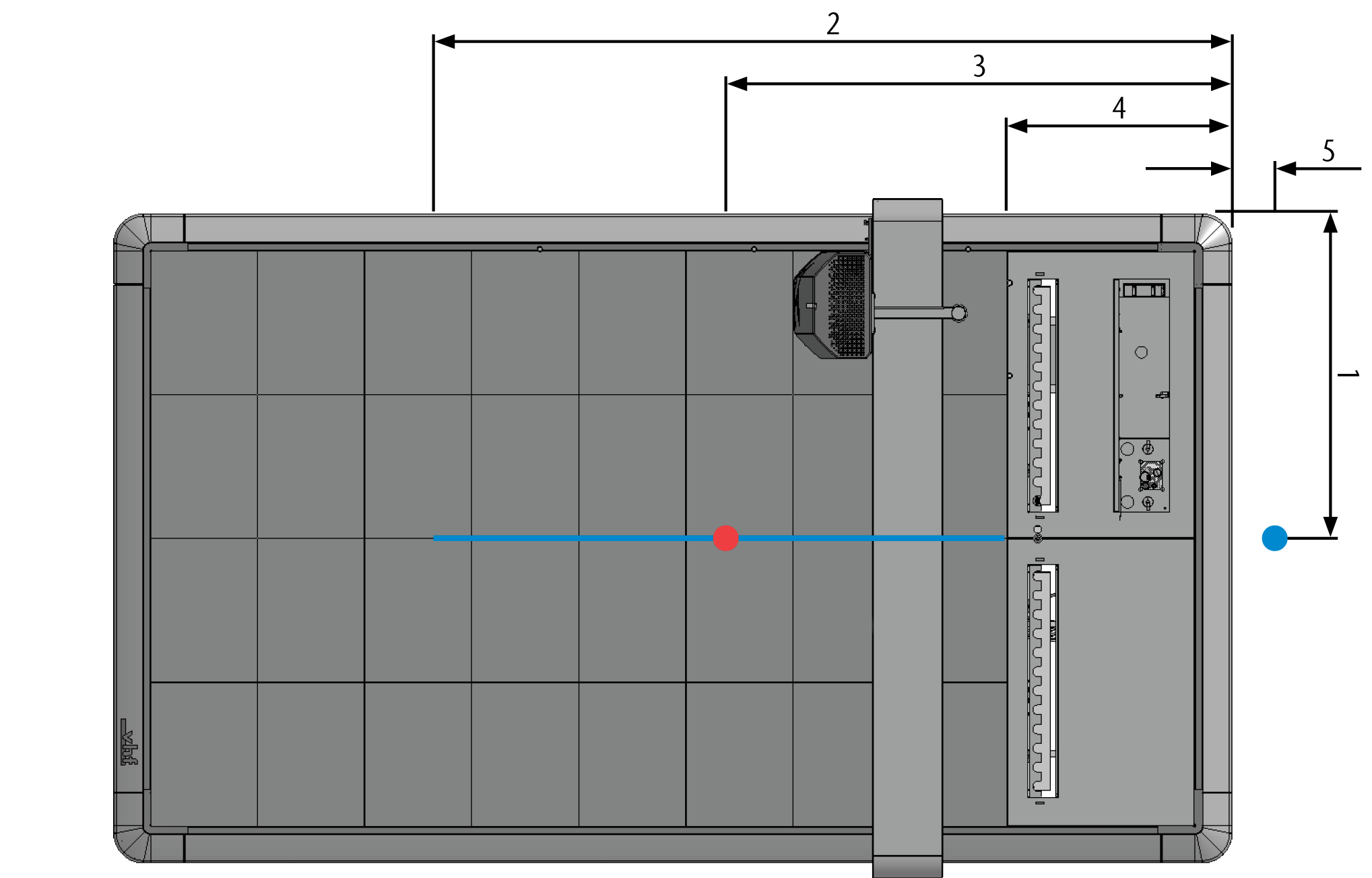

Technische Daten der Befestigung der Absaugung

Die Absaugung muss nach oben von der Maschine wegführen. Es gibt verschiedene Möglichkeiten den Absaugschlauch oberhalb der Maschine zu befestigen:

• Befestigung über eine Deckenschiene für eine bewegliche Aufhängung
• Befestigung über eine Einpunkt-Aufhängung
• Befestigung mit Hilfe eines Galgens, über den der Schlauch abgelenkt wird

1. Positionierung Breite (beide Fixpunkte und Schiene): 1.155 mm
2. Mindestlänge der Schiene: 2.800 mm
3. Positionierung Länge Fixpunkt Einpunkt-Aufhängung: 1.800 mm
4. Beginn der Schiene: 800 mm
5. Positionierung Länge Fixpunkt Schiene: 100 mm

Fixpunkt und Schiene für bewegliche Aufhängung

Fixpunkt für Einpunkt-Aufhängung
