Werkzeugaufnahme austauschen

Diese Anleitung gilt für den Austausch der Werkzeugaufnahmen von Spannkegeln für Fräs- und Schneidwerkzeuge, sowie der Aufnahme des Werkstückmesstasters.

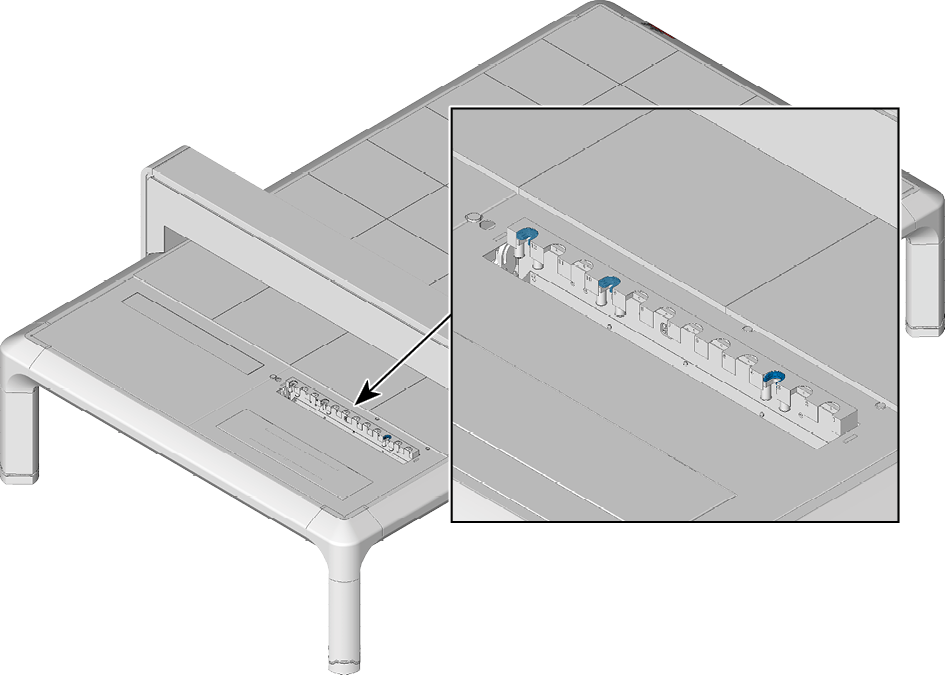

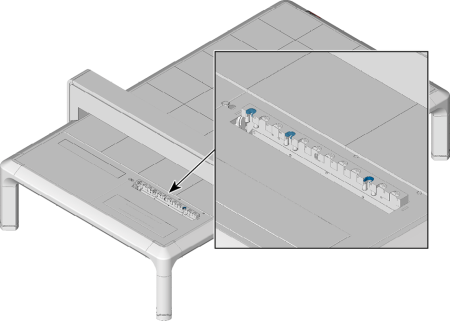

Einbaulage

Ersatzteil

Artikelnummer 257900, bestehend aus:

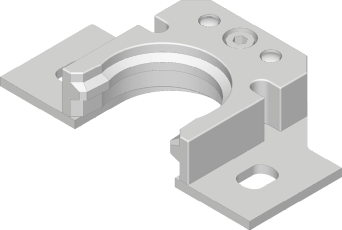

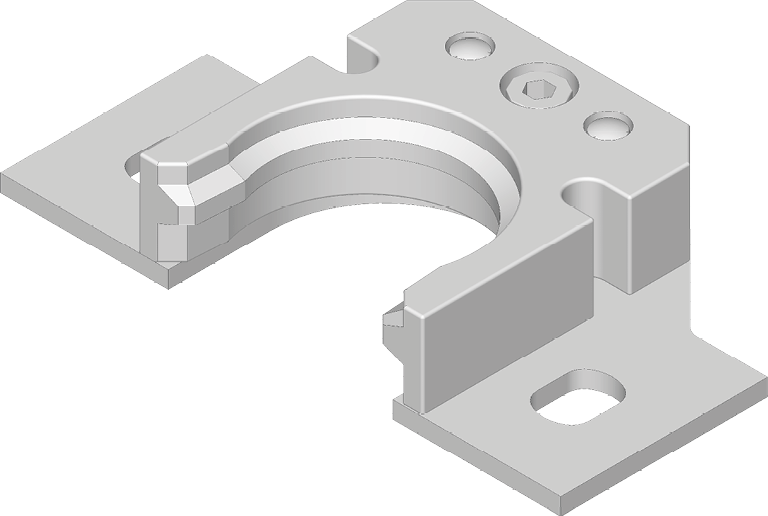

  • 1 x Werkzeugaufnahme für Fräswerkzeuge



  • 2 x Zylinderschraube (M4x10)

  • 2 x Unterlegscheibe (4mm)

Artikelnummer 258694, bestehend aus:

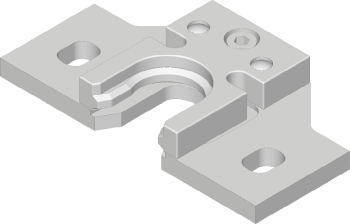

  • 1 x Werkzeugaufnahme für Schneid- und Rillwerkzeuge



  • 2 x Zylinderschraube (M4x10)

  • 2 x Unterlegscheibe (4mm)

Artikelnummer 258703, bestehend aus:

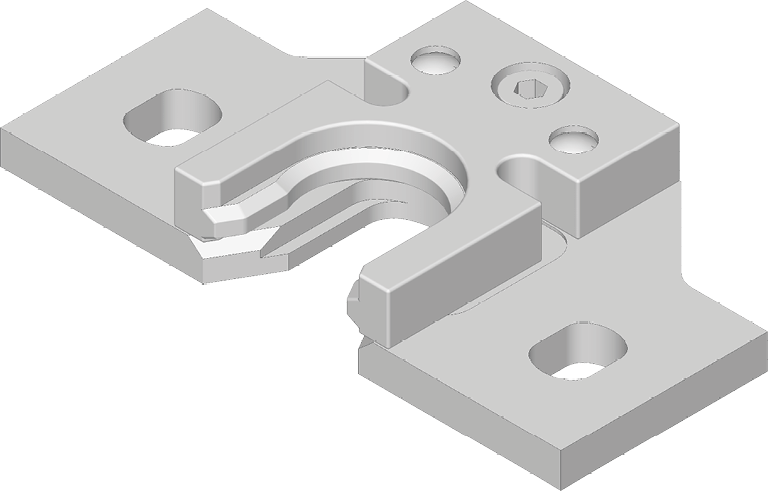

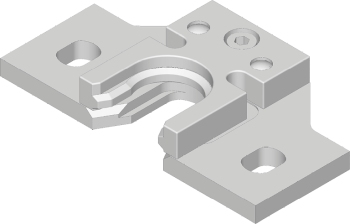

  • 1 x Werkzeugaufnahme für Werkstückmesstaster



  • 2 x Zylinderschraube (M4x10)

  • 2 x Unterlegscheibe (4mm)

Vorbereitung

  1. Halten Sie bereit:

    • Innensechskant-Schlüssel 3 mm

    • Innensechskant-Schlüssel 2,5 mm

Ausbau

  1. Öffnen Sie die Werkzeugmagazine.

  2. Entfernen Sie die 3 Schrauben der Abdeckung des Werkzeugmagazins.



  3. Entfernen Sie die 2 Schrauben der Werkzeugaufnahme, die Sie austauschen möchten.



  4. Entfernen Sie die Werkzeugaufnahme aus dem Werkzeugmagazin.

Einbau

  1. Setzen Sie die neue Werkzeugaufnahme in das Werkzeugmagazin ein.

  2. Bestücken Sie die 2 Schrauben mit je 1 Unterlegscheibe und schrauben Sie die Werkzeugaufnahme fest.



  3. Kontaktieren Sie den Support zur genauen Ausrichtung der Werkzeugaufnahme.

  4. Positionieren Sie die Abdeckung des Werkzeugmagazins auf dem Werkzeugmagazin.

  5. Schrauben Sie die Abdeckung fest.



  6. Schließen Sie die Werkzeugmagazine.
