Werkzeugaufnahme mit Basis austauschen

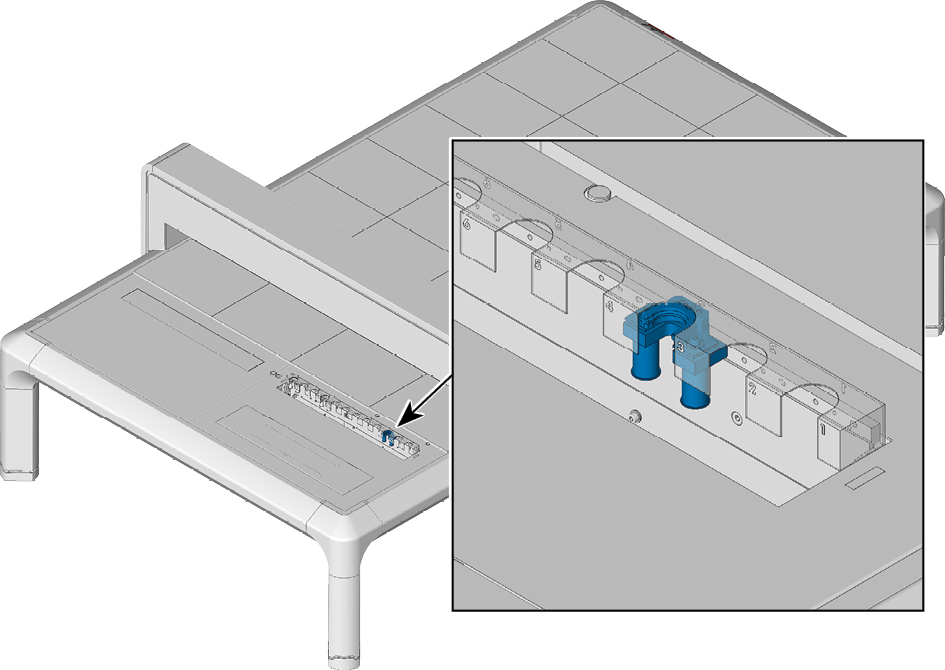

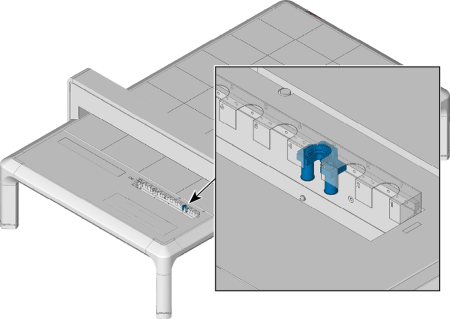

Einbaulage

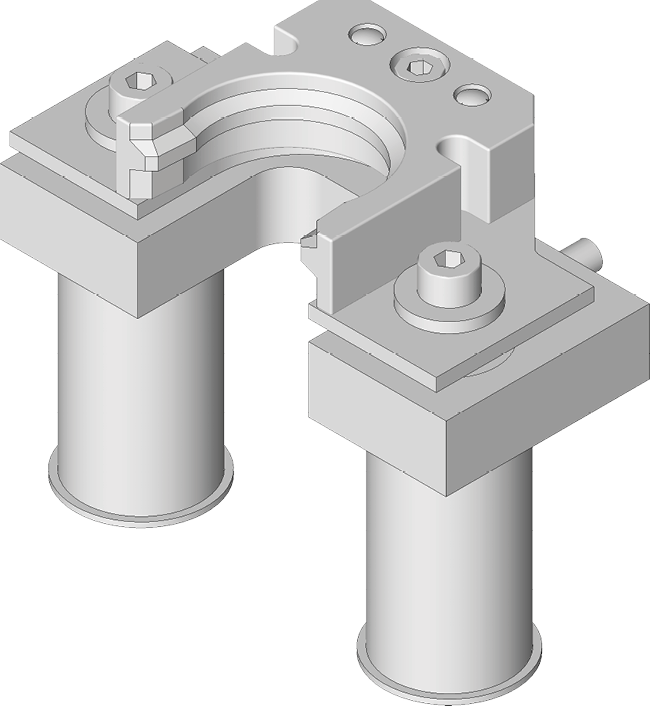

Ersatzteil

Artikelnummer 269011, bestehend aus:

  • 1 x Werkzeugaufnahme mit Basis für Fräswerkzeuge



  • 1 x Zylinderschraube (M4x10)

Vorbereitung

  1. Halten Sie bereit:

    • Innensechskant-Schlüssel 3 mm

    • Innensechskant-Schlüssel 2,5 mm

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

Ausbau

  1. Öffnen Sie das Werkzeugmagazin.

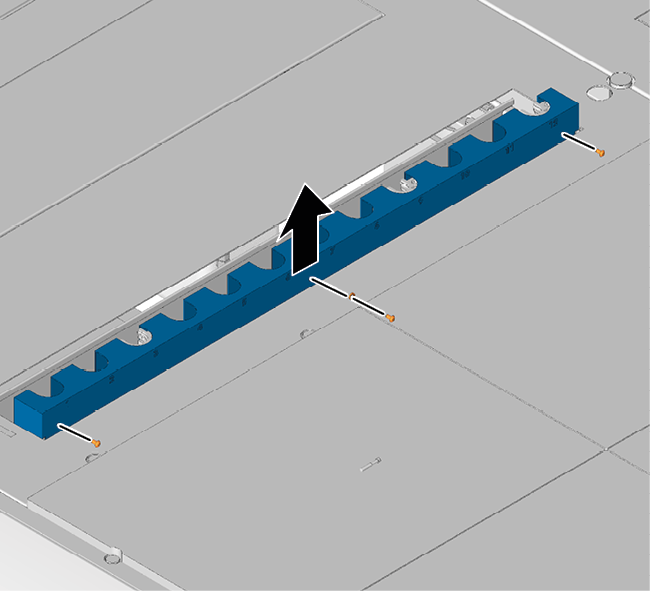

  2. Entfernen Sie die Schrauben und die Abdeckung vom Werkzeugmagazin.

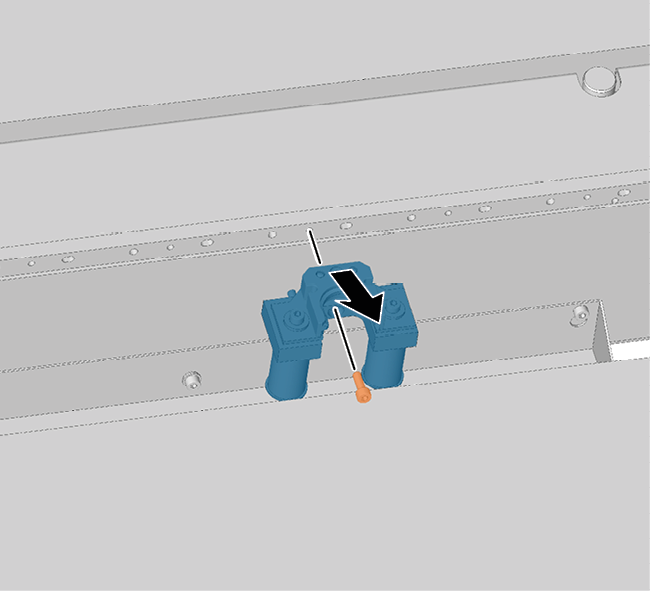

  3. Entfernen Sie die Schraube der Werkzeugaufnahme mit Basis, die Sie austauschen möchten.

  4. Entfernen Sie die Werkzeugaufnahme mit Basis aus der Maschine.



Einbau

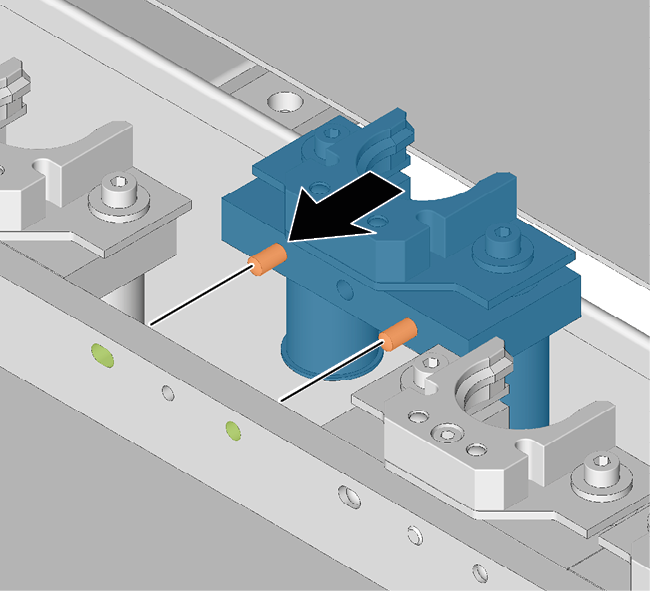

  1. Positionieren Sie die Ersatz-Werkzeugaufnahme mit Basis mit den 2 Stiften in den Bohrungen im Werkzeugmagazin.

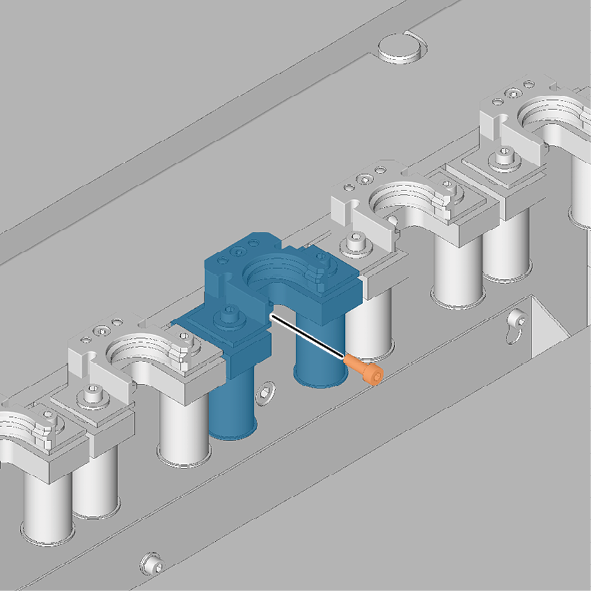

  2. Schrauben Sie die Werkeugaufnahme mit Basis fest.



  3. Kontaktieren Sie den Support zur genauen Ausrichtung der Werkzeugaufnahme.

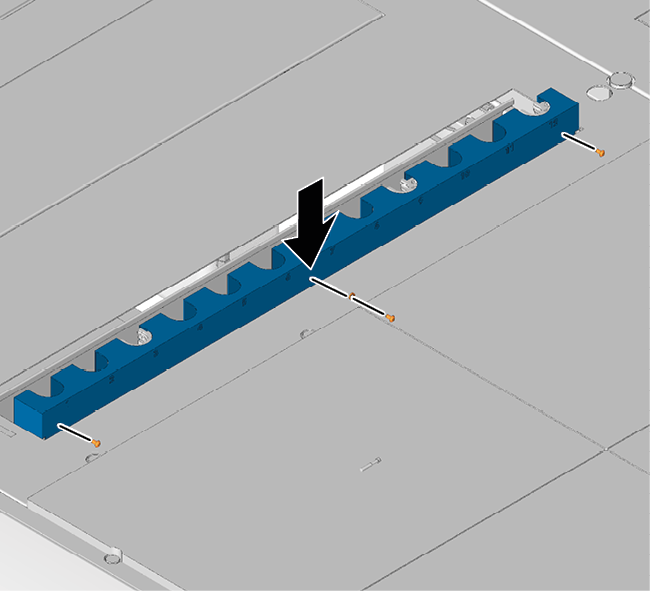

  4. Positionieren Sie die Abdeckung auf dem Werkzeugmagazin und schrauben Sie sie fest.



  5. Schließen Sie das Werkzeugmagazin.
