Bogenstück der Absaugung austauschen

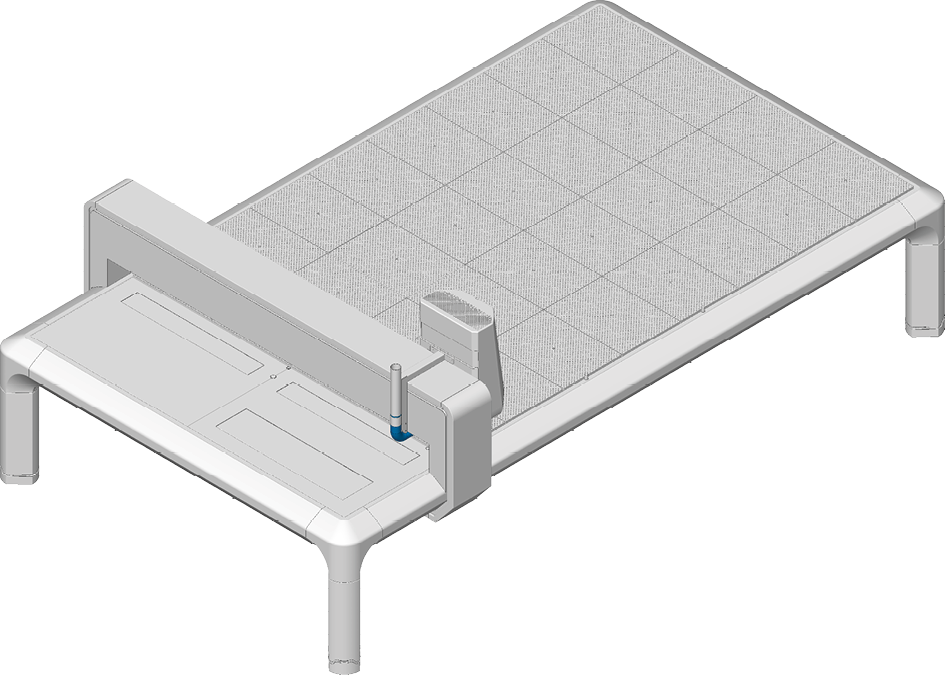

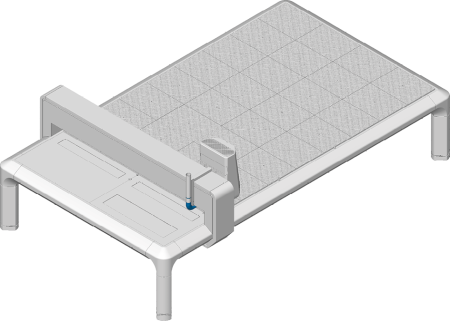

Einbaulage

Ersatzteil

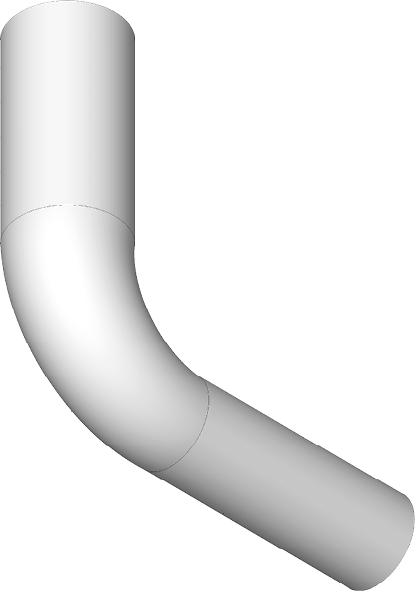

Reduzierbogen 90° für Saugschlauch Artikelnummer 258592

  • 1 x Bogenstück



  • 2 x Kabelbinder 100 mm

Vorbereitung

  1. Halten Sie bereit:

    • Schraubendreher

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

Ausbau

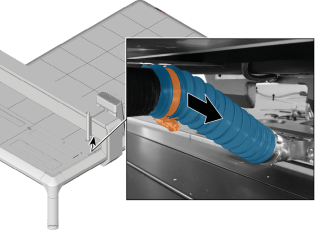

  1. Lockern Sie die Schraube der Schlauchschelle und ziehen Sie den Absaugschlauch vom Bogenstück ab.



  2. Schneiden Sie den Kabelbinder am oberen Ende des Bogenstücks auf.

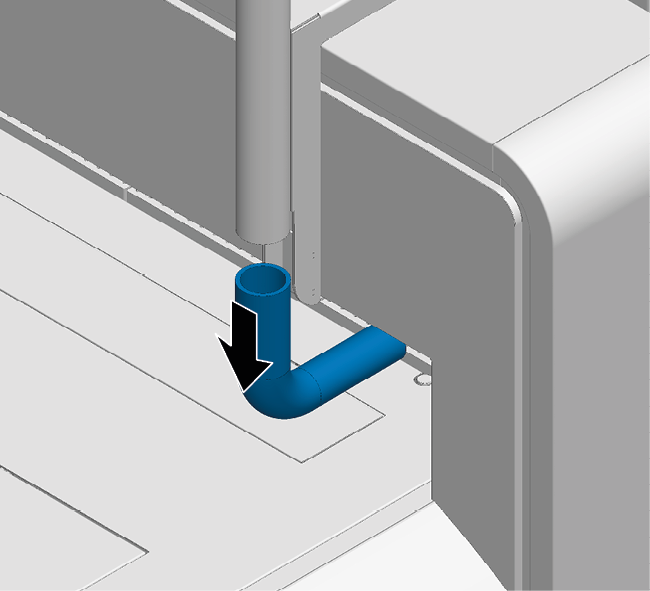

  3. Ziehen Sie das Bogenstück vom vertikalen Rohr der Absaugung.



Einbau

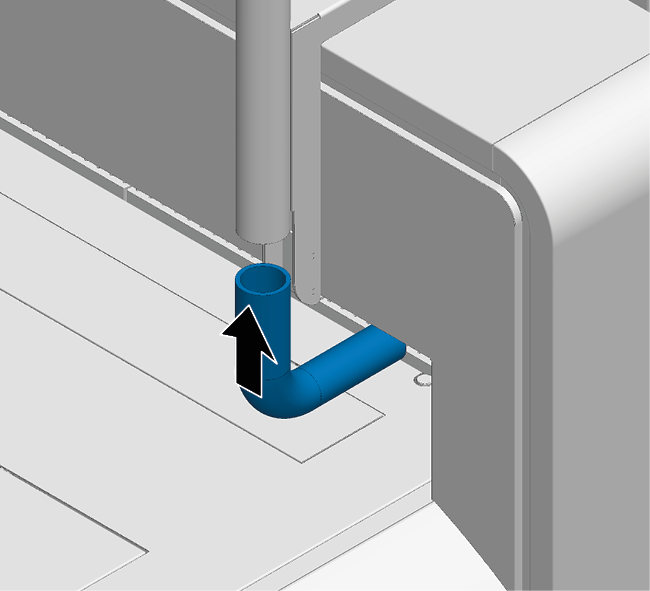

  1. Schieben Sie das neue Bogenstück über das vertikale Rohr.



  2. Sichern Sie das Bogenstück mit einem Kabelbinder.

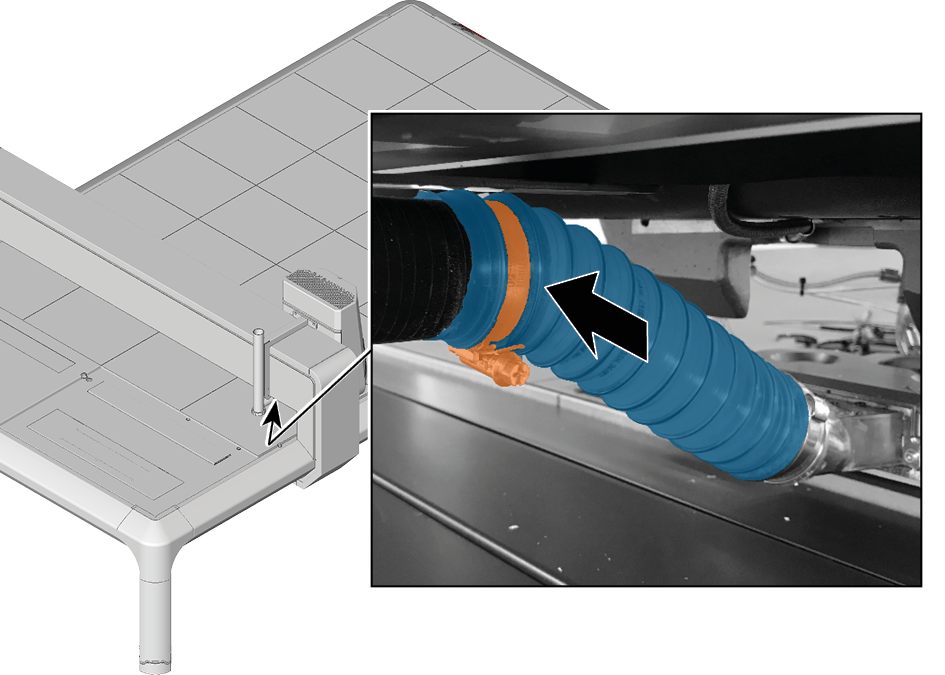

  3. Schieben Sie den Absaugschlauch auf das Bogenstück.

  4. Positionieren Sie die Schlauchschelle auf dem Absaugschlauch und ziehen Sie die Schraube der Schlauchschelle fest. Achten Sie darauf, dass der Verschluss der Schlauchschelle nach unten zeigt.
