Absaugschlauch austauschen

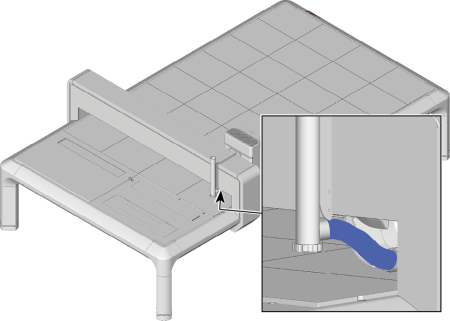

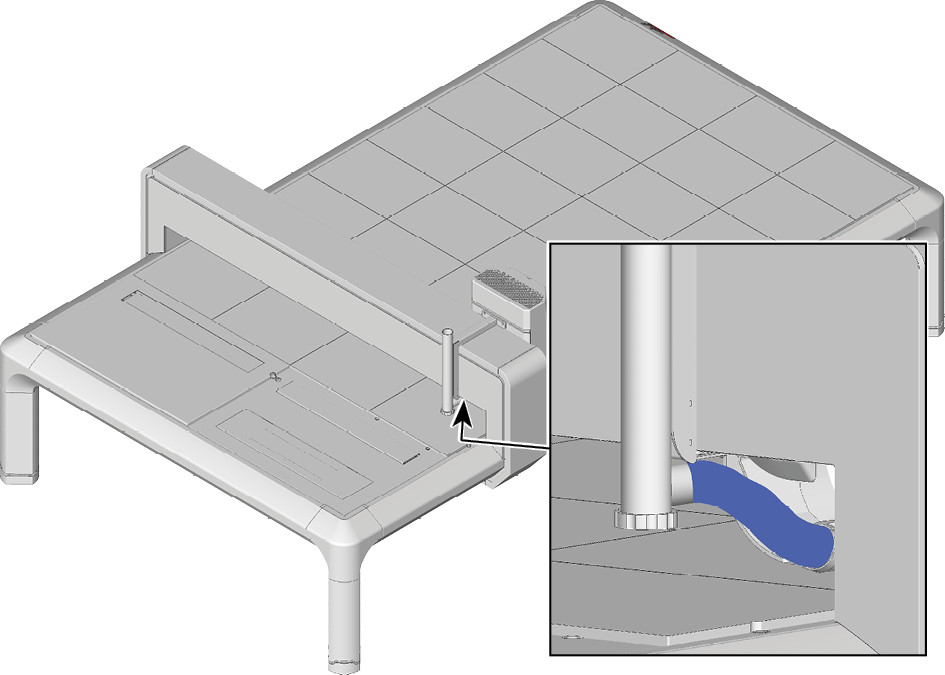

Einbaulage

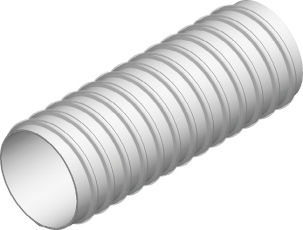

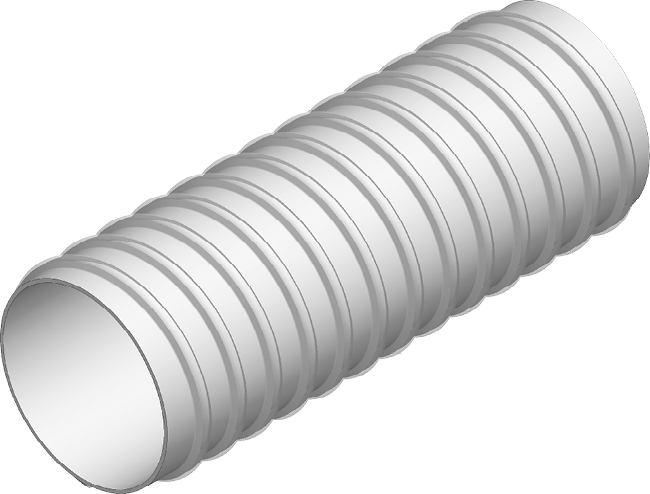

Ersatzteil

Absaugschlauch (Artikelnummer 258383), bestehend aus:

  • 1 x Absaugschlauch



Vorbereitung

  1. Halten Sie bereit:

    • Schraubendreher

  2. Schalten Sie die Maschine am Hauptschalter aus und sichern Sie den Hauptschalter gegen Wiedereinschalten mit einem Schloss.

Ausbau

  1. Lockern Sie die Schraube der Schlauchschelle und ziehen Sie den Absaugschlauch vom Bogenstück ab.



  2. Falls vorhanden: Öffnen Sie die Rohrschelle am Saugschuh.
  3. Entfernen Sie den Absaugschlauch von der Maschine.

Einbau

  1. Schieben Sie den Absaugschlauch auf den Stutzen am Saugschuh.
  2. Schieben Sie die Rohrschelle über den Absaugschlauch.

  3. Führen Sie den Absaugschlauch auf das Bogenstück der Absaugvorrichtung.

  4. Positionieren Sie die Schlauchschelle auf dem Absaugschlauch und ziehen Sie die Schraube der Schlauchschelle fest. Achten Sie darauf, dass der Verschluss der Schlauchschelle nach unten zeigt.
