Bildschirm des Systemschranks austauschen

Ersatzteil

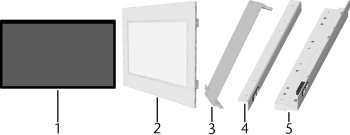

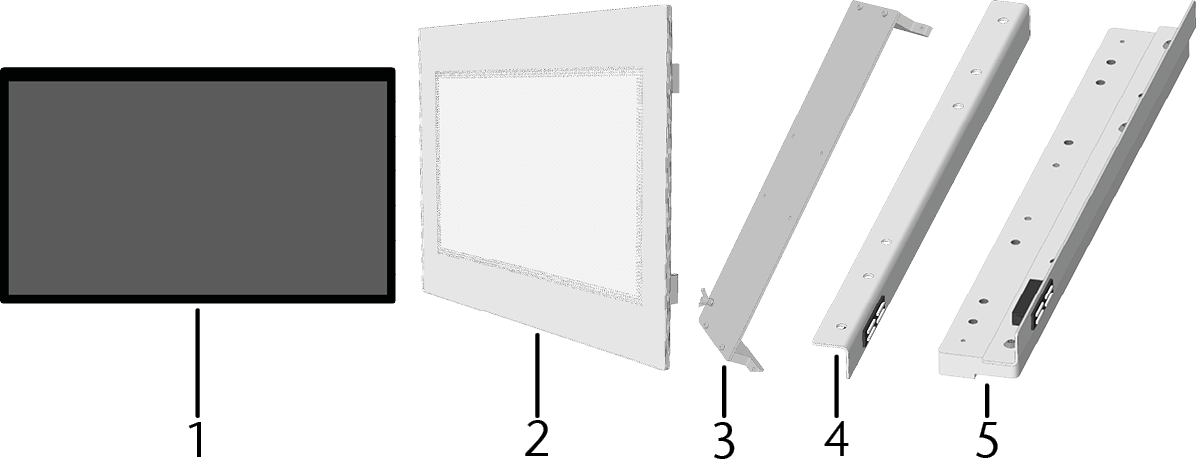

Nachrüst-Kit Bildschirm (Artikelnummer 266717), bestehend aus:



    1. Bildschirm

    2. Bildschirmabdeckung

    3. Halterung

    4. Oberer Winkel

    5. Unterer Winkel

  • 4 x Linsenschraube M5x16 für den oberen Winkel

  • 2 x Linsenschraube M4 x 16 für den unteren Winkel

  • 2 x Unterlegscheibe für den unteren Winkel

  • 4 x Zylinderschraube M4x12 zur Befestigung der Halterung am Bildschirm

  • 4 x Unterlegscheibe zur Befestigung der Halterung am Bildschirm

  • 4 x Abstandsbolzen M4x12 zur Befestigung der Halterung am Bildschirm (falls notwendig)

  • 4 x Linsenschraube M5x16 zur Befestigung der Halterung am Systemschrank

  • 1 x 1,5 m Dichtungsband

Vorbereitung

  1. Schalten Sie die beiden Hauptschalter aus.

  2. Trennen Sie die Maschine vom Stromkreis

Ausbau

  1. Öffnen Sie die Bildschirmabdeckung und die Servicetür an der Rückseite des Systemschranks.

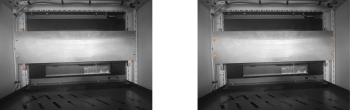

  2. Entfernen Sie die Schrauben, die die Halterung befestigen.

  3. Entfernen Sie die 4 Schrauben, die den Bildschirm an der Halterung befestigen.

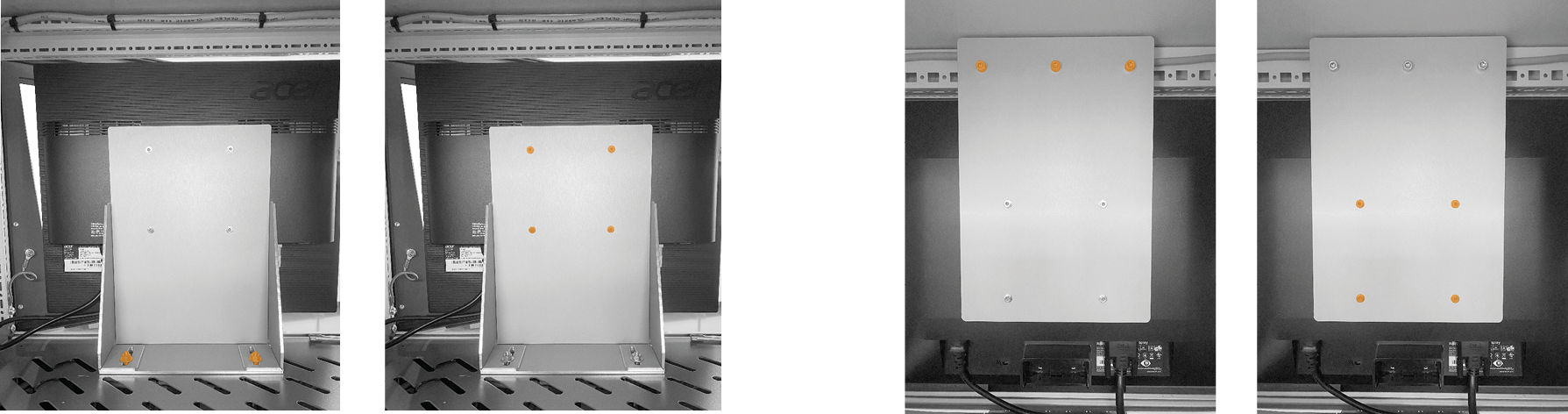

    Es gibt unterschiedliche Varianten:



  4. Trennen Sie den Bildschirm von allen Leitungen.

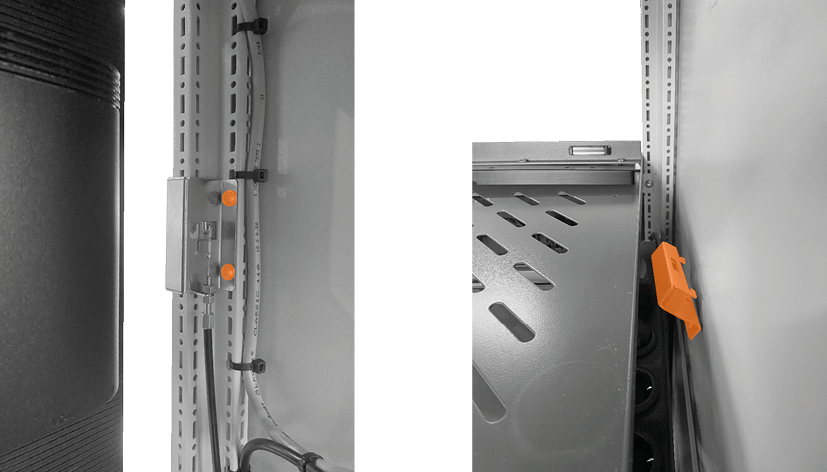

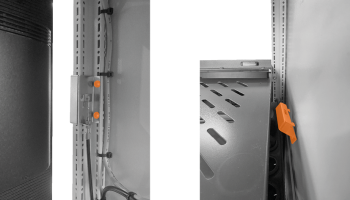

  5. Entfernen Sie die 2 Schrauben, die den Entriegelungsmechanismus am Systemschrank befestigen.

  6. Legen Sie den Entriegelungsmechanismus seitlich im Systemschrank ab.

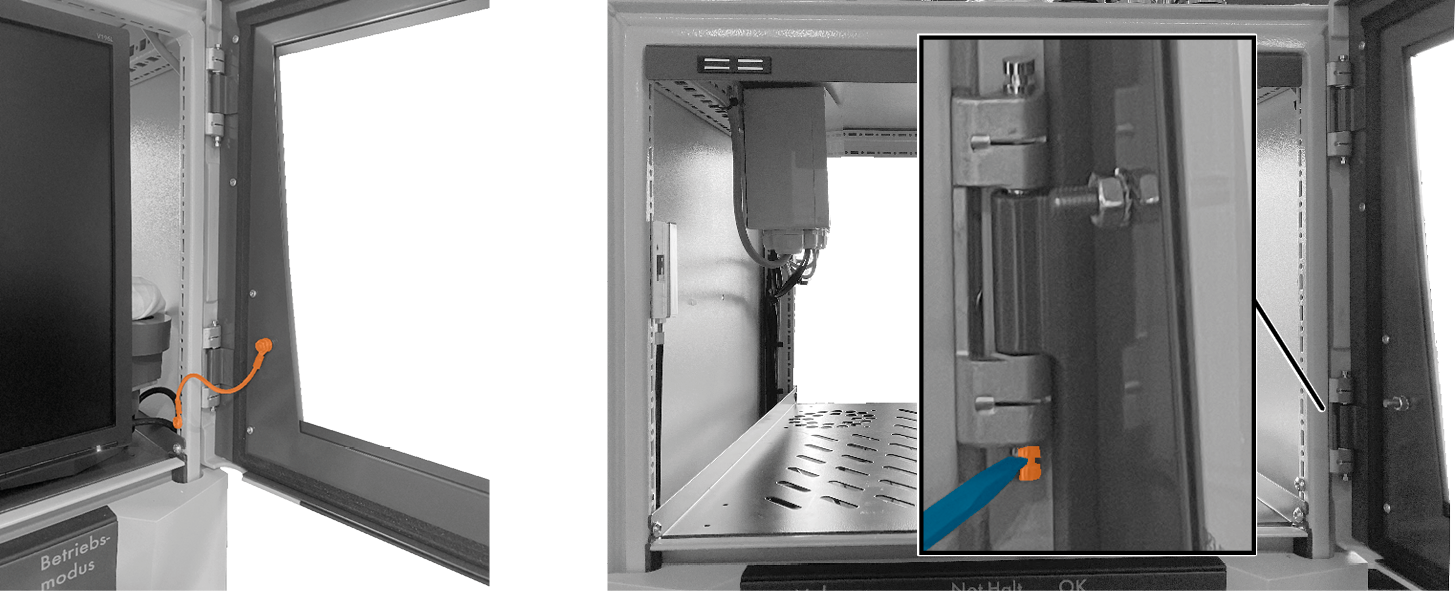

  7. Entfernen Sie die Bildschirmabdeckung:

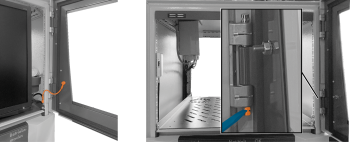

    1. Entfernen Sie das Erdungskabel auf der Innenseite der Bildschirmabdeckung.

    2. Schieben Sie die Bolzen mit einem Schlitzschraubendreher aus den Scharnieren der Abdeckung und entfernen Sie die Abdeckung.



Einbau

  1. Bereiten Sie den Bildschirm vor:

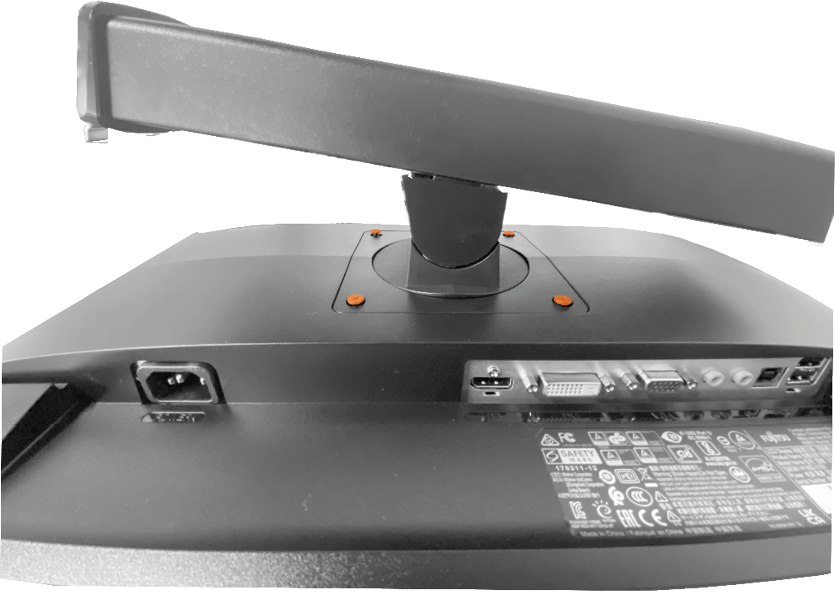

    1. Entfernen Sie die 4 Schrauben der Bildschirmhalterung auf der Rückseite des Bildschirms.

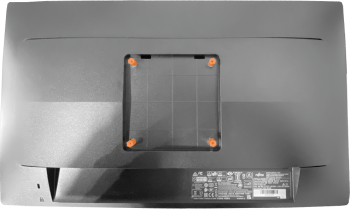

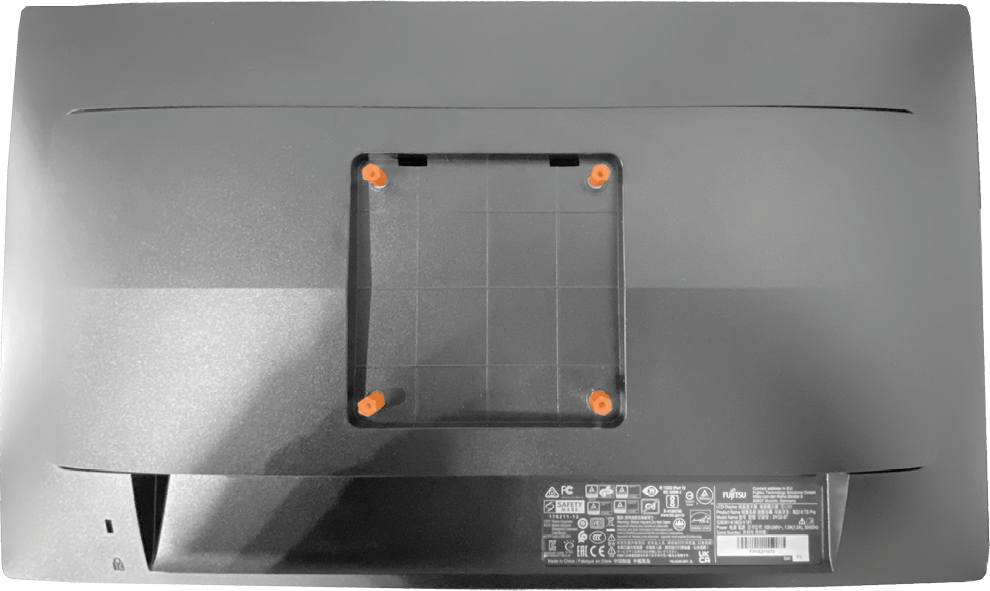

    2. Falls notwendig, schrauben Sie die 4 Abstandsbolzen in die Gewinde auf der Rückseite des Bildschirms.

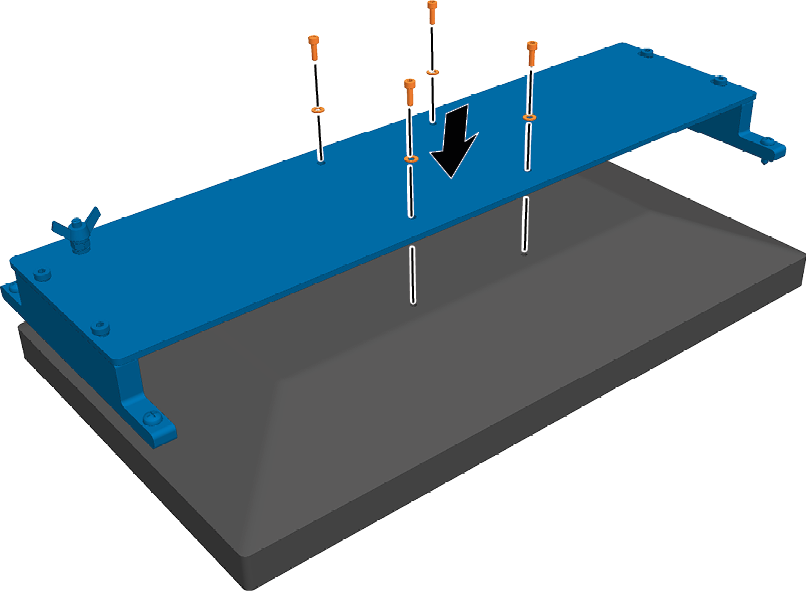

    3. Befestigen Sie die mitgelieferte Halterung mit 4 Schrauben und 4 Unterlegscheiben auf der Rückseite des Bildschirms.

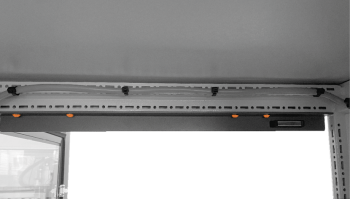

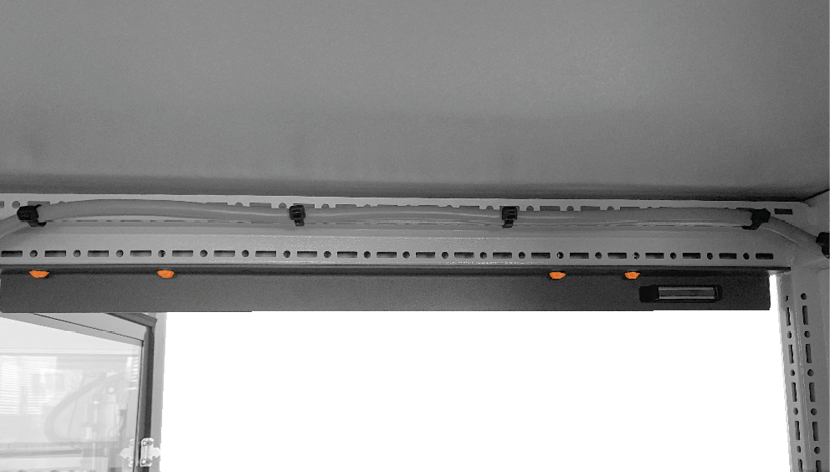

  2. Schrauben Sie den oberen Winkel mit 4 Schrauben fest.

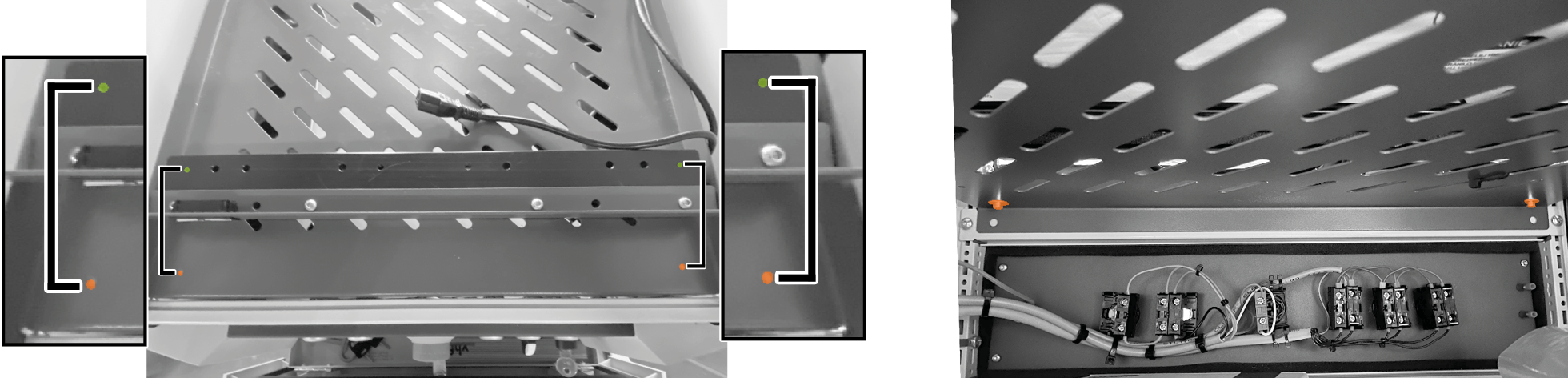

  3. Positionieren Sie den unteren Winkel im Systemschrank. Achten Sie darauf, dass sich die Bohrungen im Winkel mit den Bohrungen im Systemschrank decken.

  4. Schrauben Sie den unteren Winkel mit 2 Schrauben von unten fest.

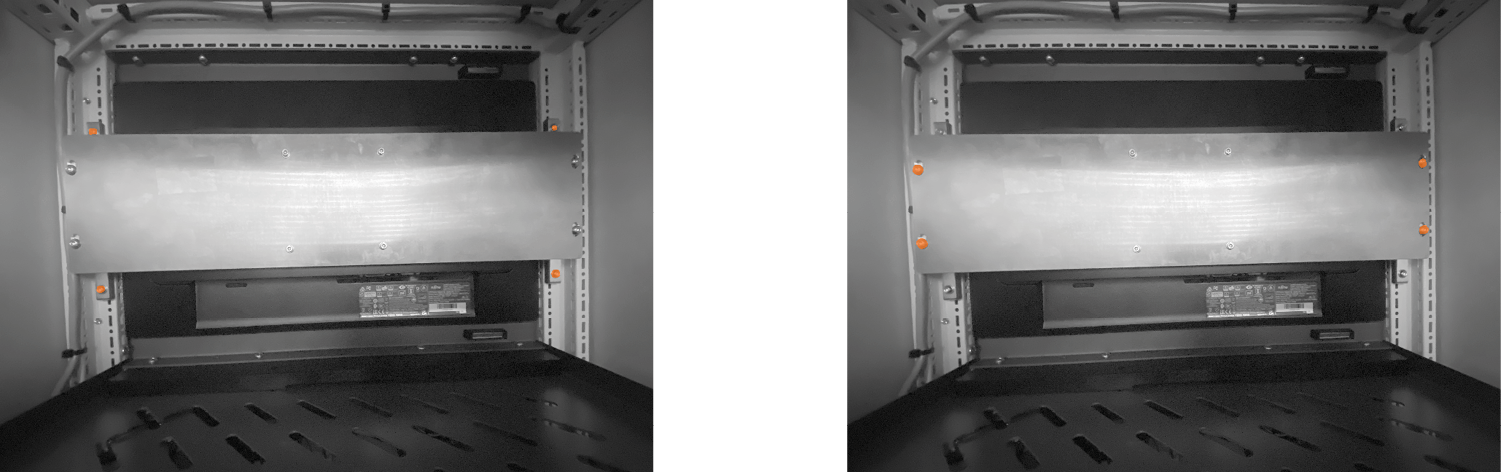

  5. Befestigen Sie die Halterung von hinten mit 4 Schrauben am Systemschrank. Achten Sie darauf, dass die 3 Bohrungen von oben frei bleiben.

  6. Richten Sie den Bildschirm aus, so dass er mittig zwischen den Winkeln positioniert ist und schrauben Sie die Schrauben fest.

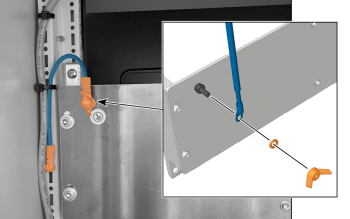

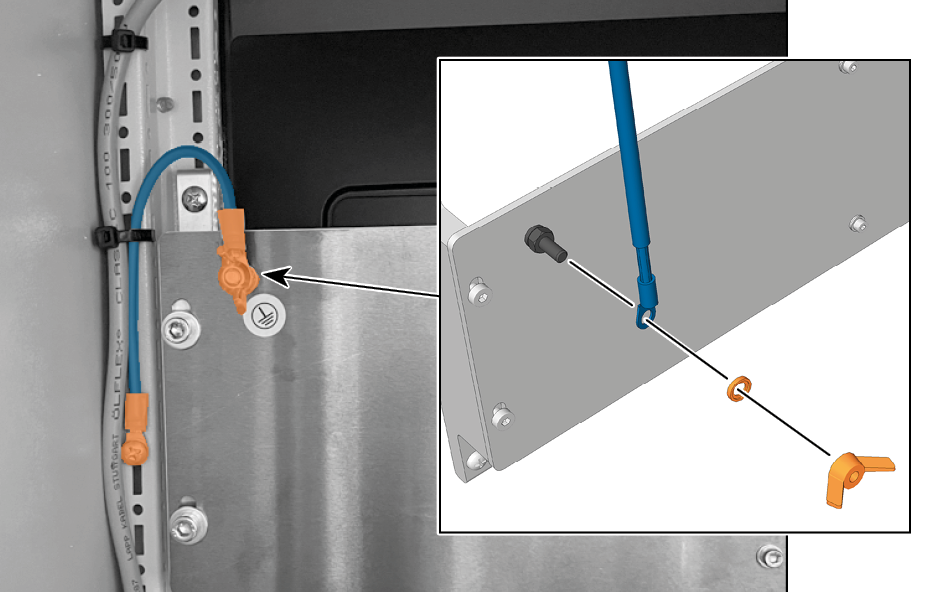

  7. Befestigen Sie das Erdungskabel mit der Fächerscheibe und der Flügelmutter an der Halterung.

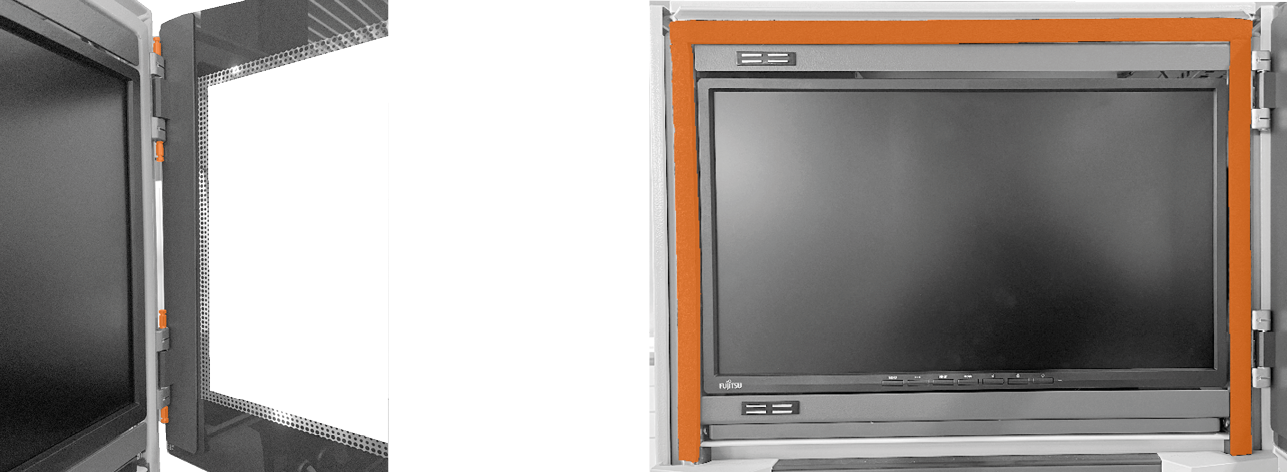

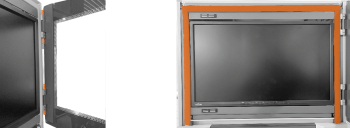

  8. Positionieren Sie die Bildschirmabdeckung an den Scharnieren und schieben Sie die Bolzen in die Scharniere.

  9. Reinigen Sie die Flächen für das Dichtungsband.

  10. Bringen Sie das selbstklebende Dichtungsband am Systemschrank an.



  11. Verbinden Sie den Bildschirm mit allen Leitungen.
