Nachrüstsatz Kühl-Sprüh-Vorrichtung

Ersatzteil

Nachrüstsatz Kühl-Sprüh-Vorrichtung (Artikelnummer 271436), bestehend aus:

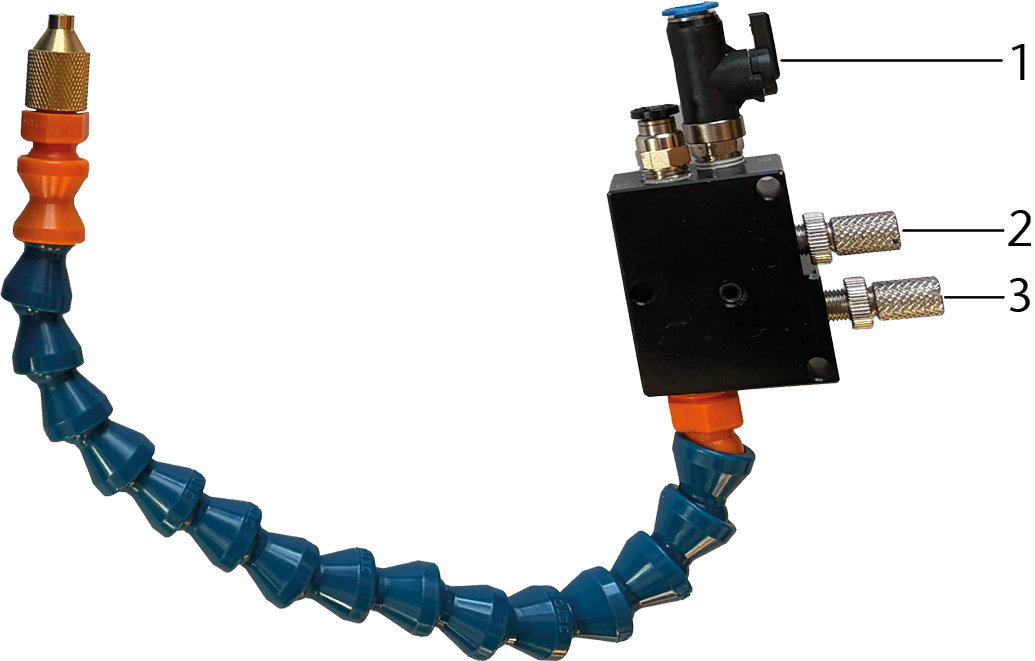

• 1 x Sprüheinrichtung Minimalmengenschmierung, vormontiert





  1. Absperrhahn Luft

  2. Drehregler Kühlflüssigkeit

  3. Drehregler Luft

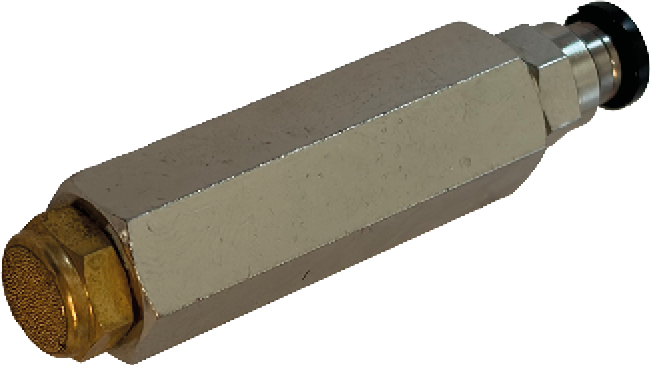

• 1 x Ansaugfilter für die Kühlflüssigkeit





• 1 x Halteblech zur Befestigung an der Saugrohrklemme

• 1 x Senkschraube M4 x 25 zur Befestigung des Halteblechs

• 1 x Vierkantmutter M4 zur Befestigung des Halteblechs

• 3 x Zylinderschraube mit Innensechskant zur Befestigung am Halteblech

• 1 x Kunststoffschlauch, blau, Ø 6 mm

Vorbereitung

1. Schalten Sie die beiden Hauptschalter aus.

2. Trennen Sie die Maschine vom Stromkreis.

Ausbau

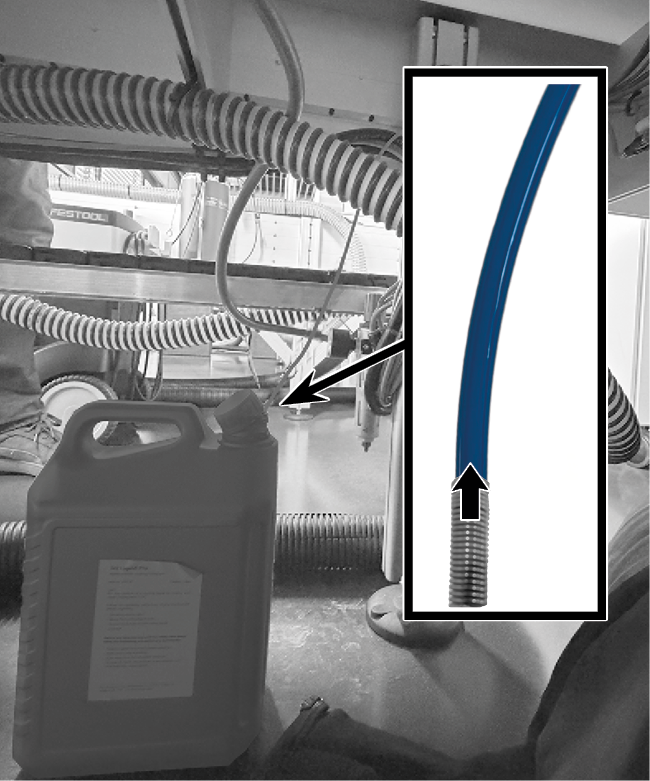

1. Ziehen Sie den Ansaugfilter aus dem Kühlflüssigkeitsbehälter. Fangen Sie tropfende Flüssigkeit mit einem Tuch auf.





2. Trennen Sie den Filter vom Schlauch.

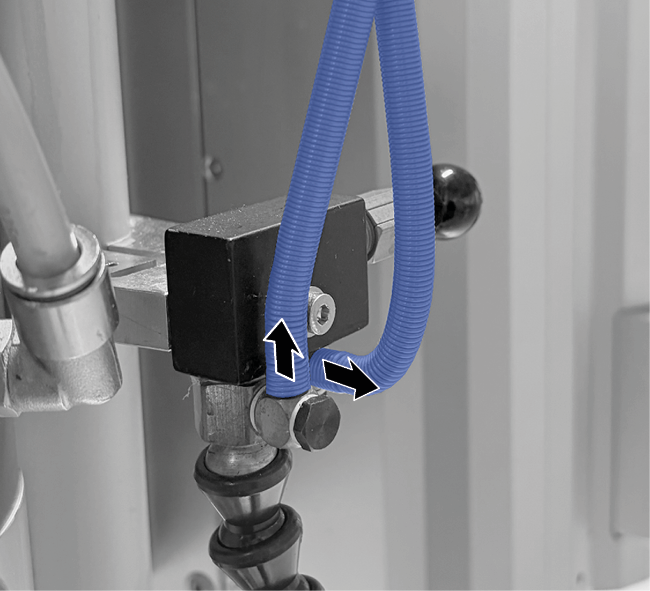

3. Entfernen Sie die Schläuche an der Kühl-Sprüh-Vorrichtung. Kennzeichnen Sie den Schlauch, der an der Position Air gesteckt ist.

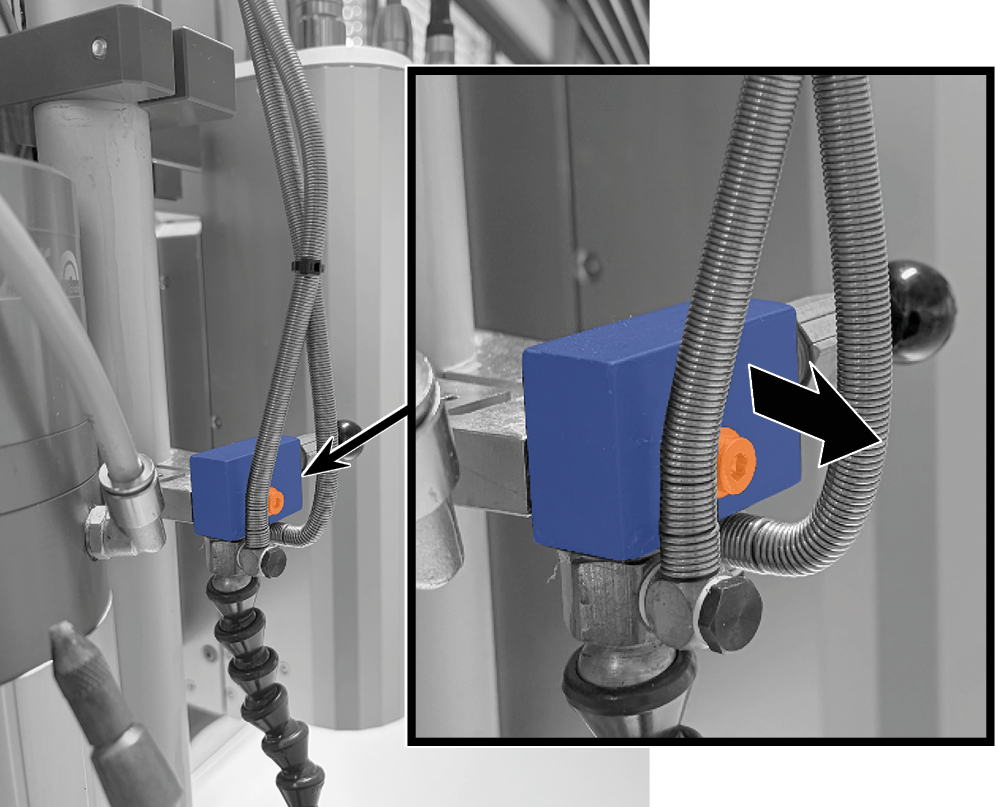

4. Entfernen Sie die Schraube und die Kühl-Sprüh-Vorrichtung von der Maschine.

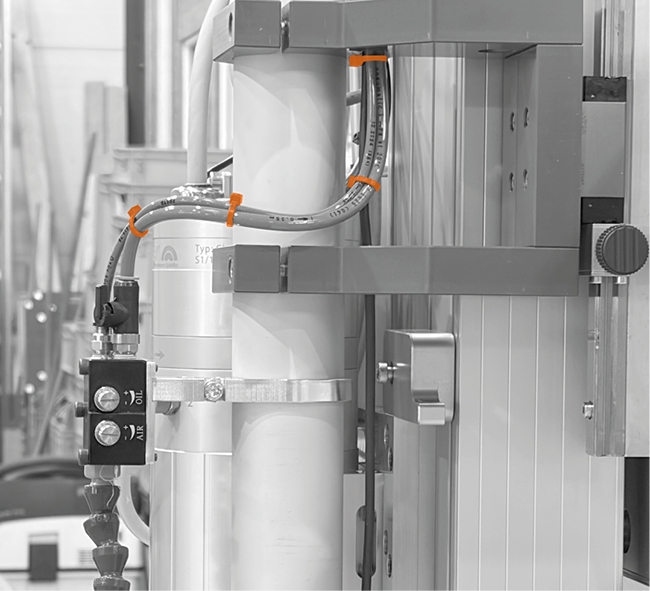

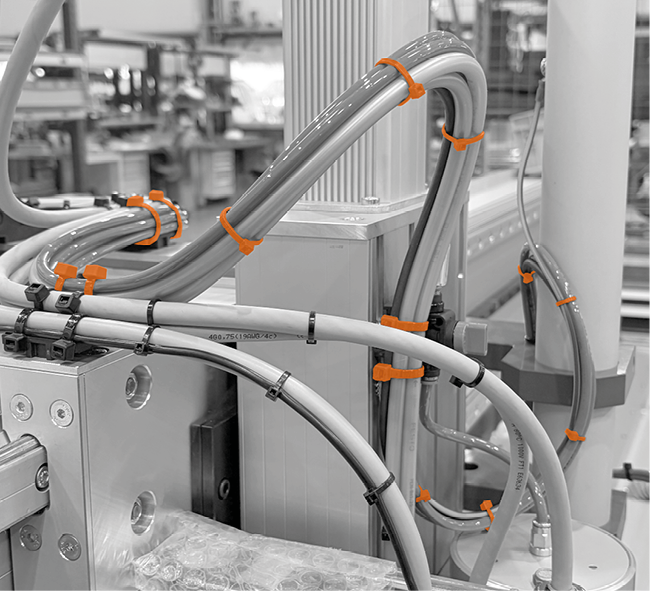

5. Entfernen Sie die Kabelbinder, die die Schläuche an der Bearbeitungseinheit befestigen.





6. Entfernen Sie die Kabelbinder an den Energieketten.

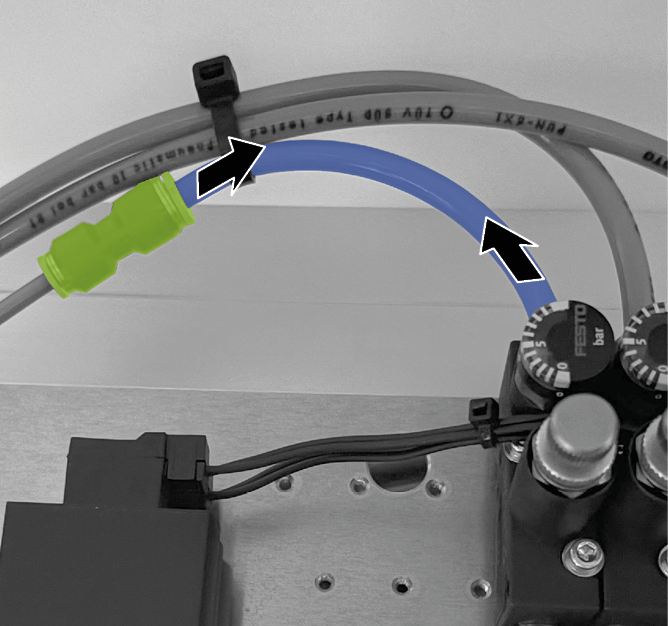

7. Entfernen Sie den Schlauch vom Magnetventil unter dem Maschinentisch:

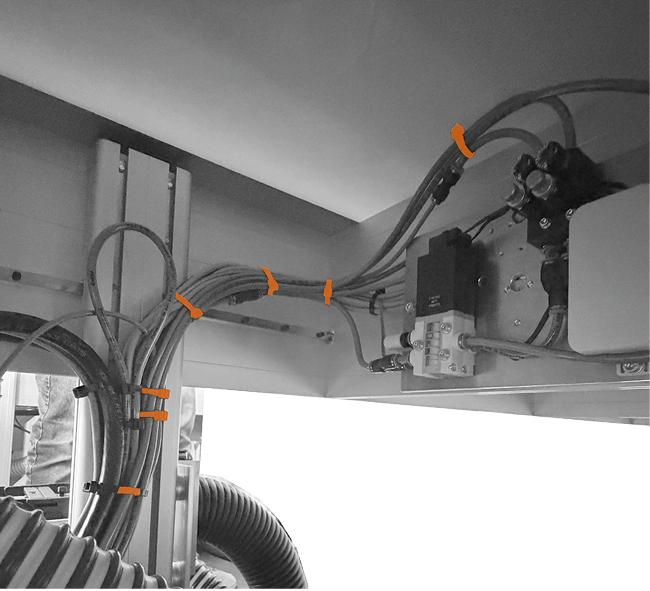

   1. Entfernen Sie die Kabelbinder, die den Schlauch befestigen.





   2. Trennen Sie den Schlauch vom Magnetventil.

   3. Trennen Sie den Schlauch vom Schlauchadapter.





8. Ziehen Sie den Schlauch mit dem Schlauchadapter vorsichtig bis zur Energiekette.

Einbau

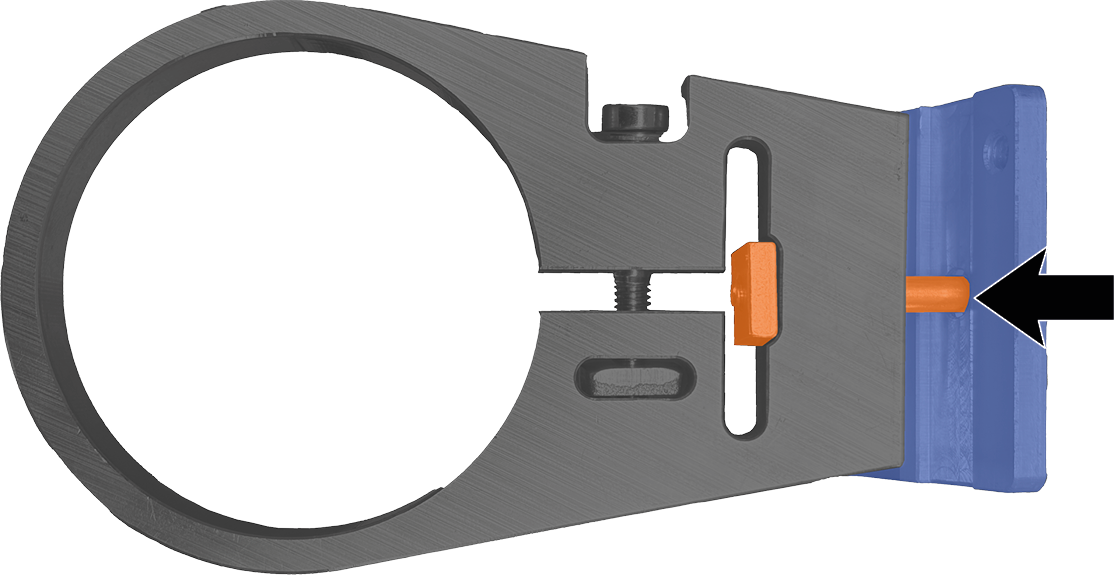

1. Montieren Sie das Halteblech an der Saugrohrklemme.

   1. Positionieren Sie die Vierkantmutter in der Aussparung an der Saugrohrklemme und halten Sie sie mit einer Hand fest.

   2. Schrauben Sie das Halteblech mit der Schraube an der Saugrohrklemme fest. Achten Sie darauf dass die Saugrohrklemme in der Nut auf der Rückseite des Halteblechs sitzt.

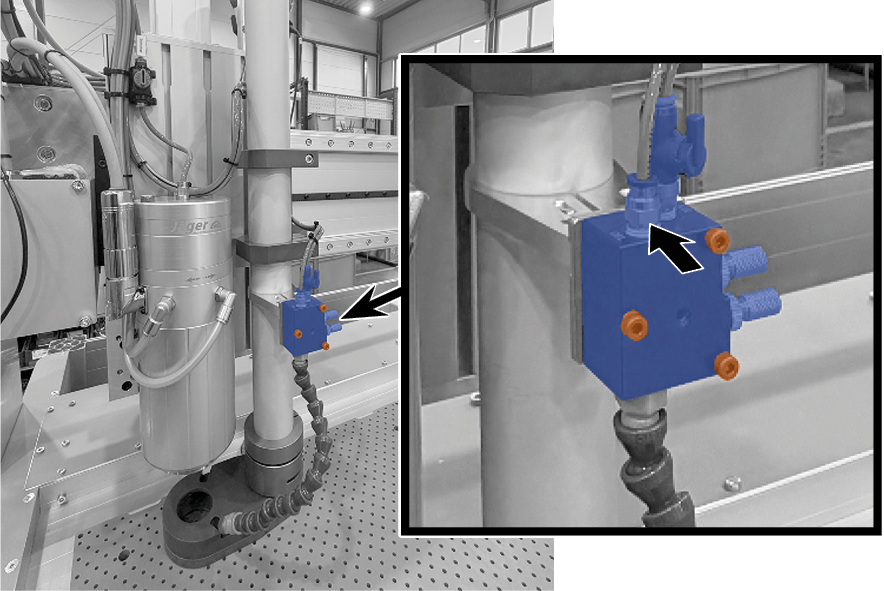

2. Schrauben Sie die Kühl-Sprüh-Vorrichtung am Halteblech fest.





1. Verlegen Sie den Ersatz-Schlauch (Ø 6 mm):

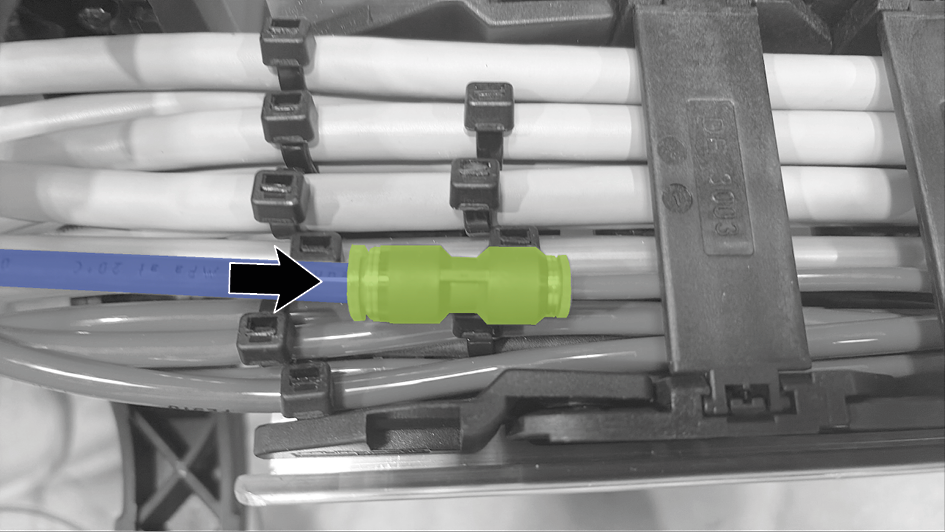

   1. Verbinden Sie den Ersatz-Schlauch ( Ø 6 mm) mit dem Schlauchadapter.

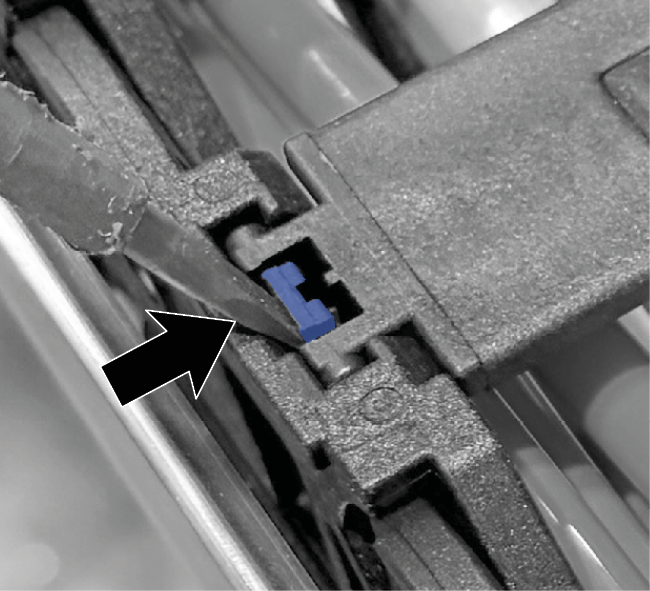

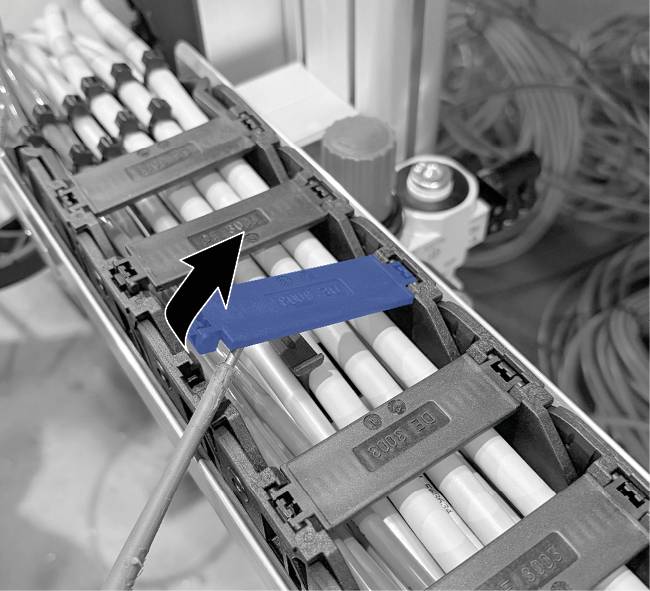

   2. Ziehen Sie den Schlauch vorsichtig mit dem alten Schlauch Air (Ø 4 mm) durch die Energieketten. Öffnen Sie die Energieketten falls notwendig.









   3. Ziehen Sie den Schlauch so weit, bis Sie ihn mit der Kühl-Sprüh-Vorrichtung verbinden können.

   4. Entfernen Sie den Schlauchadapter vom Ersatz-Schlauch.

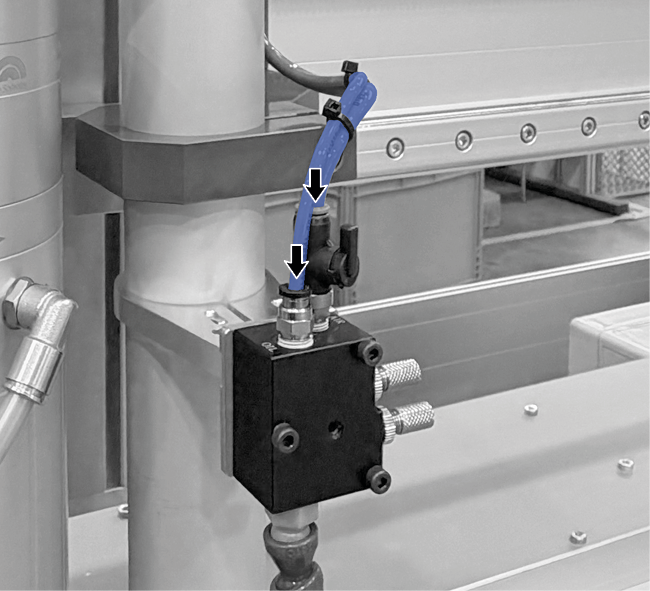

2. Verbinden Sie die Schläuche mit der Kühl-Sprüh-Vorrichtung.





3. Bündeln Sie die Schläuche und Kabel und befestigen Sie sie mit Kabelbindern.

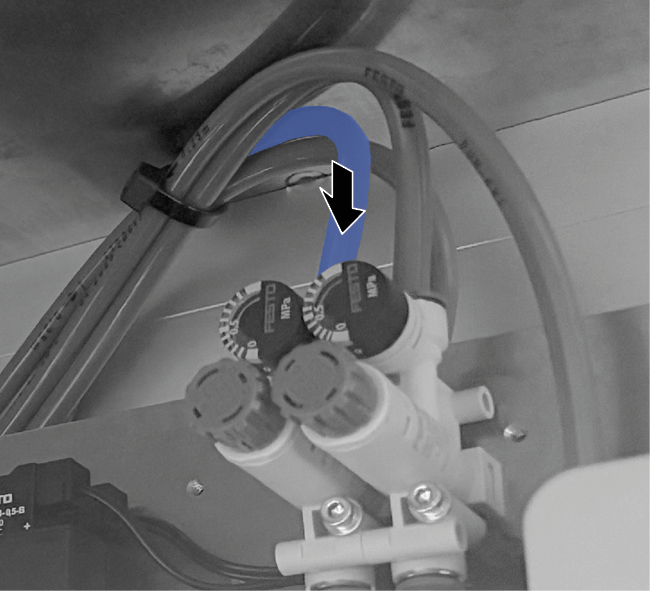

4. Verbinden Sie den Schlauch mit dem Magnetventil unter dem Maschinentisch.

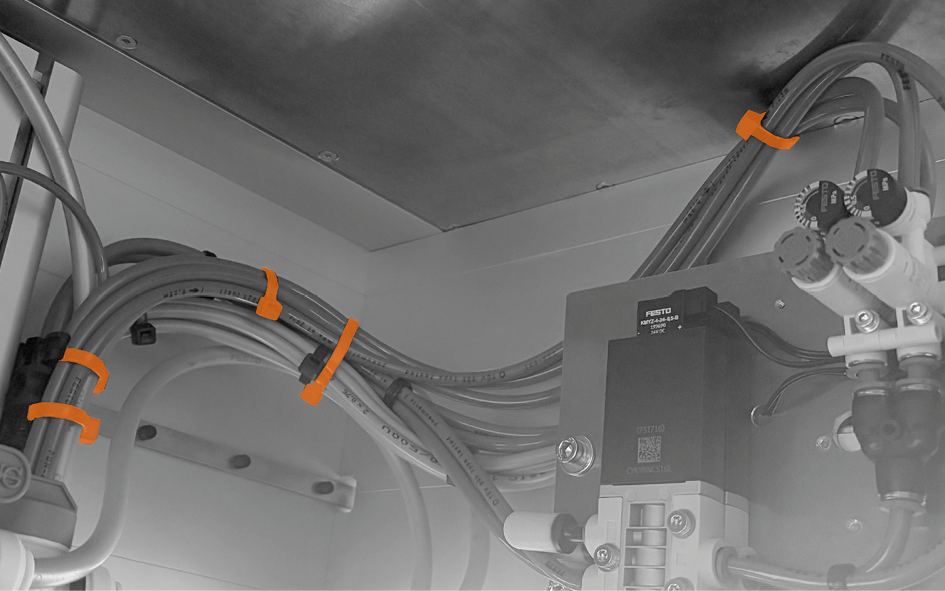

5. Bündeln Sie die Schläuche und Kabel und befestigen Sie sie mit Kabelbindern.





6. Befestigen Sie den Ersatz-Schlauch am Anfang und Ende an den Energieketten mit Kabelbindern.

7. Falls notwendig, schließen Sie die Energieketten.

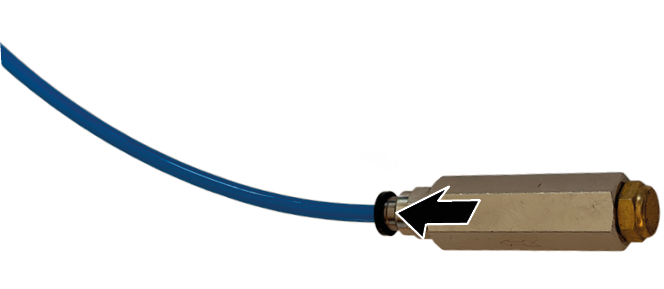

8. Verbinden Sie den Ersatz-Filter mit dem Schlauch für die Kühlflüssigkeit.

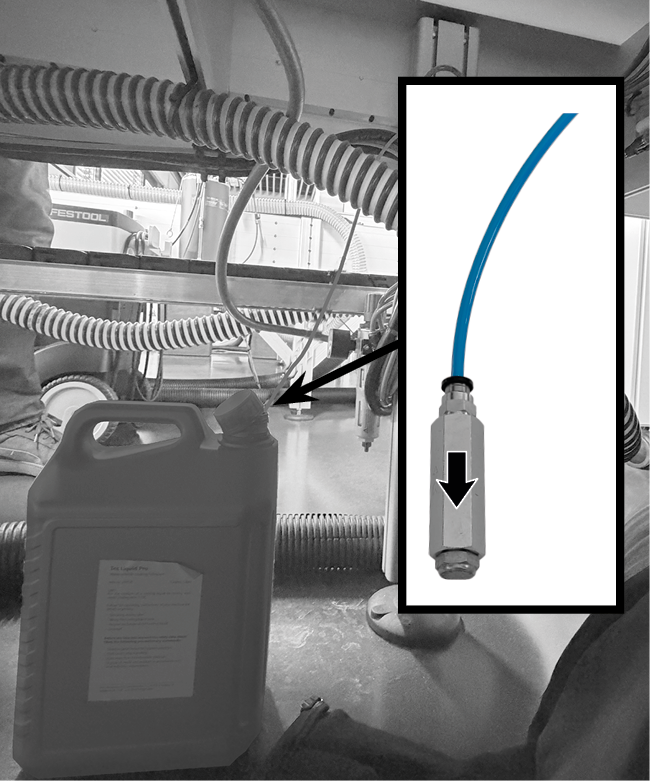

9. Hängen Sie den Filter in den Kühlflüssigkeitsbehälter
