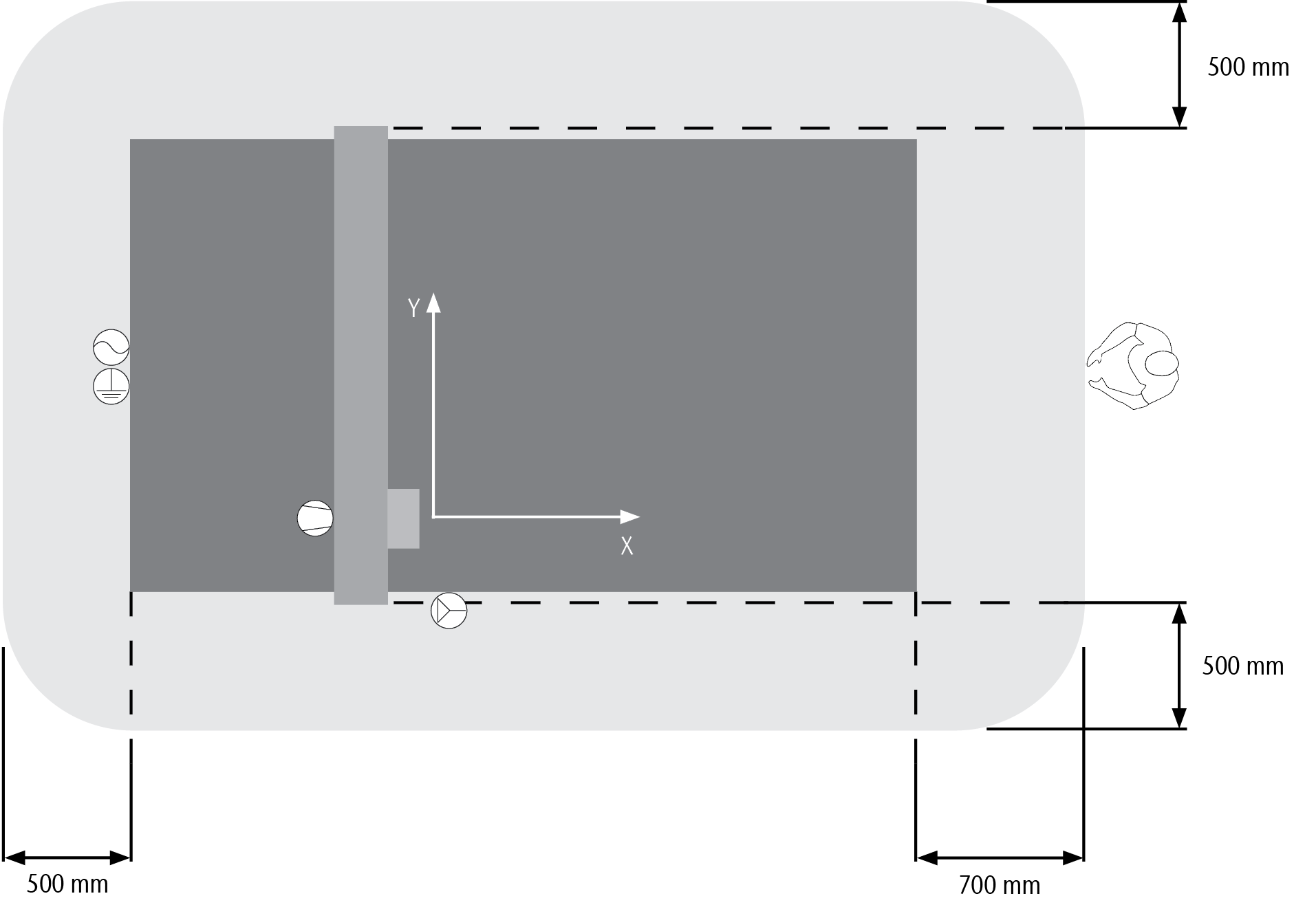

Aufstellplan

Erforderlicher Sicherheitsabstand (hellgrauer Bereich) bei freiem Zugang zur Maschine. Abbildung nicht maßstabsgetreu.



Erdungskabel

Stromversorgung

Staubabsaugung

Druckluftversorgung: 6 – 8 bar

Detaillierte Informationen zu den Anschlüssen entnehmen Sie dem Merkblatt Technische Details.

Je nach Ausstattung können Sie einzelne Maschinenseiten direkt an einer Wand platzieren, um den Zugang zu verhindern. Der Sicherheitsabstand an der jeweiligen Maschinenseite entfällt dabei.

Bei der Aufstellung direkt an Wänden müssen Sie sicherstellen, dass alle Bedienelemente der Maschine jederzeit erreichbar sind.
