Saugschuh

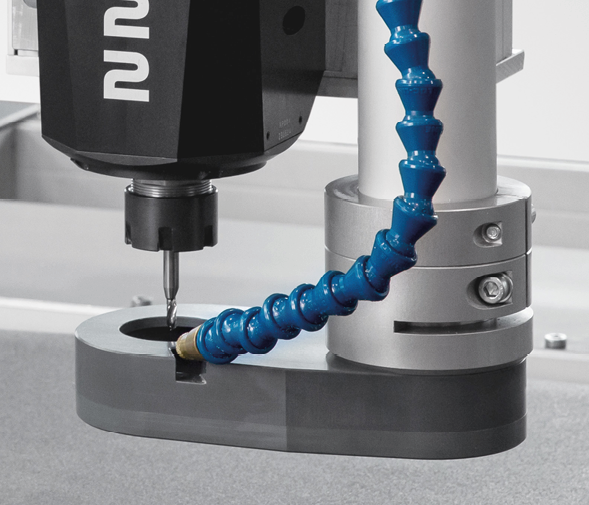

  1. Stellen sie vor der Fräsbearbeitung sicher, dass der Saugschuh unterhalb der Spindel montiert ist.

  2. Heben Sie den Saugschuh an und prüfen Sie die konzentrische Ausrichtung anhand der Spindelöffnung.

  3. Falls notwendig, korrigieren Sie die Ausrichtung:
    1. Öffnen Sie die Schraube am Absaugrohr.

    2. Drehen Sie den Saugschuh so weit, dass er mit der Öffnung in der Spindel fluchtet.

    3. Ziehen Sie die Schraube am Absaugrohr wieder fest.

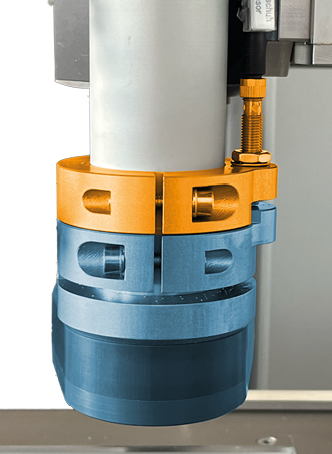

  4. Stellen Sie sicher, dass der Saugschuh (blau markiert) eng am Gegenstück (orange markiert) mit dem Sensor anliegt und sich kein Schmutz im Zwischenraum befindet.
  5. Bestätigen Sie am Bedienelement mit Not-Halt- und Quittierungstaster, dass der Saugschuh korrekt montiert ist. Betätigen Sie dazu gleichzeitig den Taster und den Drehschalter.

  6. Falls die Spindel beim Start der Bearbeitung nicht anläuft, prüfen Sie die Montage des Saugschuhs erneut. Bestätigen Sie gegebenenfalls erneut, dass der Saugschuh korrekt montiert ist.

    VORSICHT! Die Spindel kann hierbei anlaufen und Sie verletzen.

    7. Elektronisch überwachter Saugschuh

    Bedienelement mit Not-Halt- und Quittierungstaster
