Saugschuh



1. Stellen sie vor der Fräsbearbeitung sicher, dass der Saugschuh unterhalb der Spindel montiert ist.

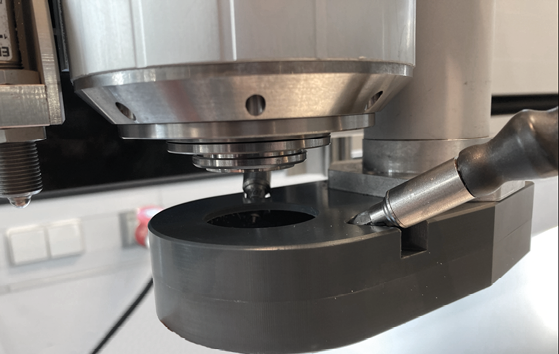

2. Heben Sie den Saugschuh an und prüfen Sie die konzentrische Ausrichtung anhand der Spindelöffnung.

3. Falls notwendig, korrigieren Sie die Ausrichtung:
   1. Öffnen Sie die Schraube am Absaugrohr.

   2. Drehen Sie den Saugschuh so weit, dass er mit der Öffnung in der Spindel fluchtet.

   3. Ziehen Sie die Schraube am Absaugrohr wieder fest.
4. Falls der Saugschuh elektronisch überwacht ist, beachten Sie zusätzlich die folgenden Schritte.

Verfügt die Maschine nicht über eine Einhausung oder einen Laserscanner, ist der Saugschuh elektronisch überwacht. Der Saugschuh muss korrekt montiert sein und die korrekte Montage muss vor der Bearbeitung am Systemschrank bestätigt werden.

5. Stellen Sie sicher, dass der Saugschuh (blau markiert) eng am Gegenstück (orange markiert) mit dem Sensor anliegt und sich kein Schmutz im Zwischenraum befindet.
6. Bestätigen Sie am Systemschrank, dass der Saugschuh korrekt montiert ist. Betätigen Sie dazu gleichzeitig den Taster Freigabe 1 und den Drehschalter Freigabe 2. Falls kein Systemschrank vorhanden ist, befindet sich ein entsprechendes Bedienelement an der Maschine.

7. Falls die Spindel beim Start der Bearbeitung nicht anläuft, prüfen Sie die Montage des Saugschuhs erneut. Bestätigen Sie gegebenenfalls erneut, dass der Saugschuh korrekt montiert ist.

   VORSICHT! Die Spindel kann hierbei anlaufen und Sie verletzen.

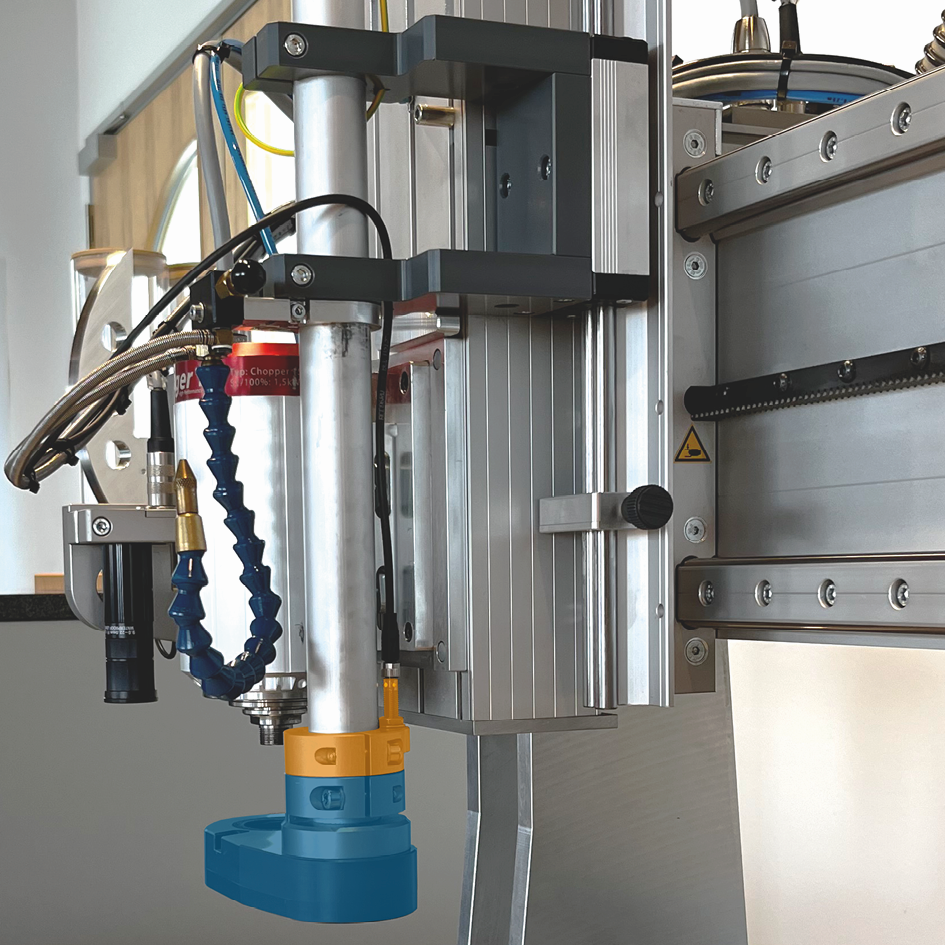

Elektronisch überwachter Saugschuh

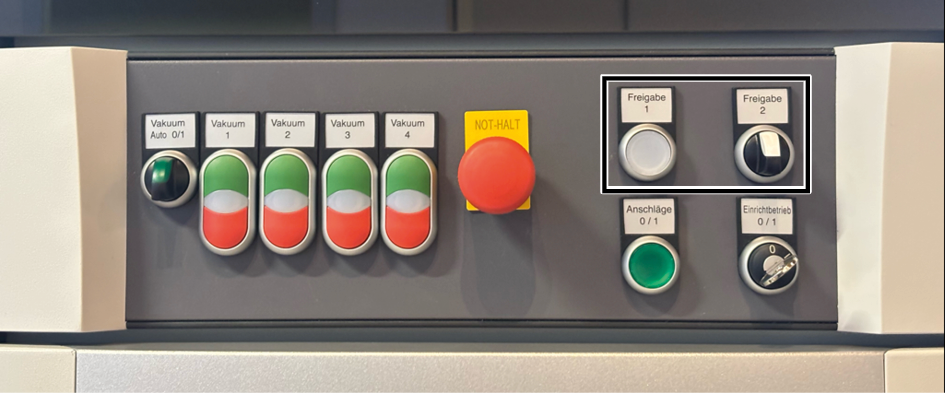

Systemschrank ab 01/2025

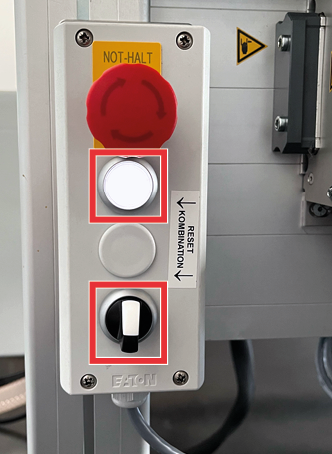

Bedienelement mit Not-Halt- und Quittierungstaster
